Características de la Resina Epoxi

- Resina epoxi modificada de dos componentes tipo bisfenol-A, producto no hidrofílico, con adhesión superior, excelentes propiedades mecánicas sintéticas, resistente al agua, a la corrosión, libre de contaminación;
- Construcción en amplio rango de temperatura, sin construcción simple de precipitación, buen rendimiento del proceso;

- Buena resistencia a los ácidos y álcalis y propiedades de resistencia al envejecimiento, baja sensibilidad a la humedad; Adecuado para casi todos los sustratos de construcción.

Características de la Resina Epoxi

Rango de Aplicación

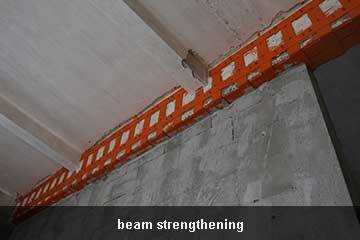

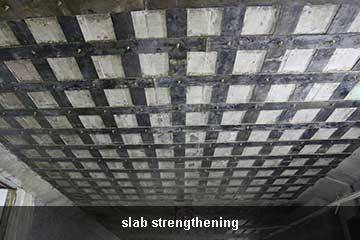

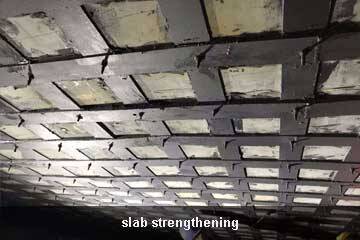

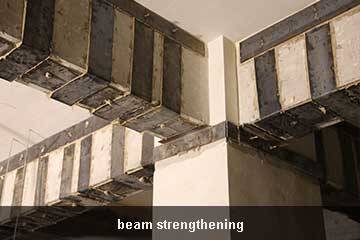

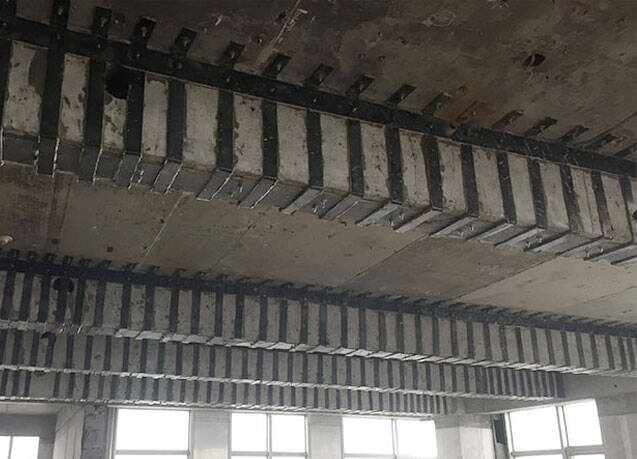

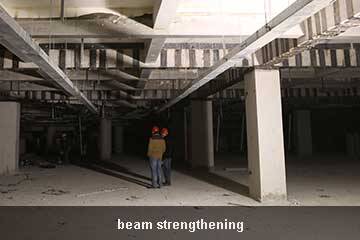

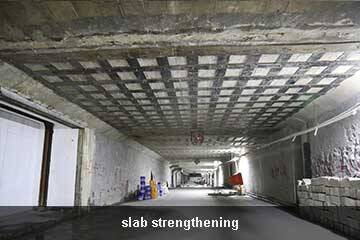

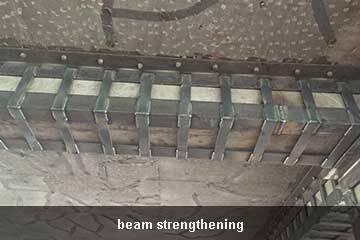

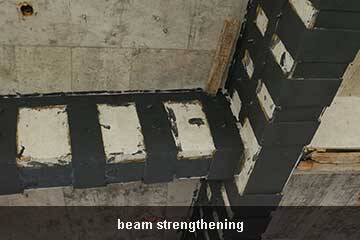

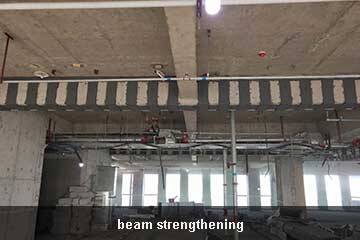

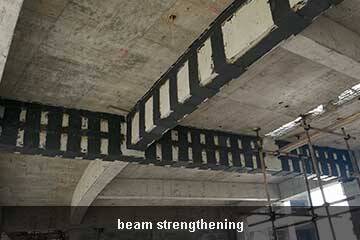

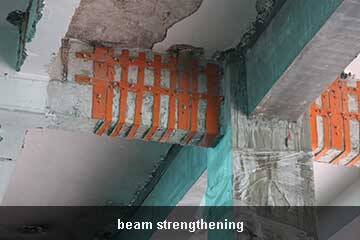

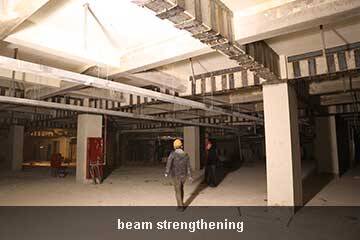

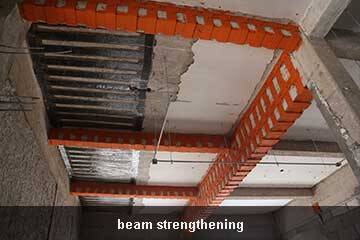

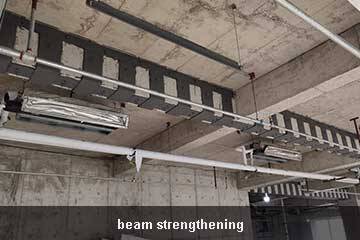

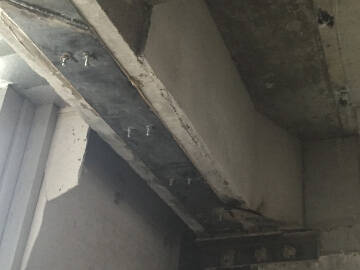

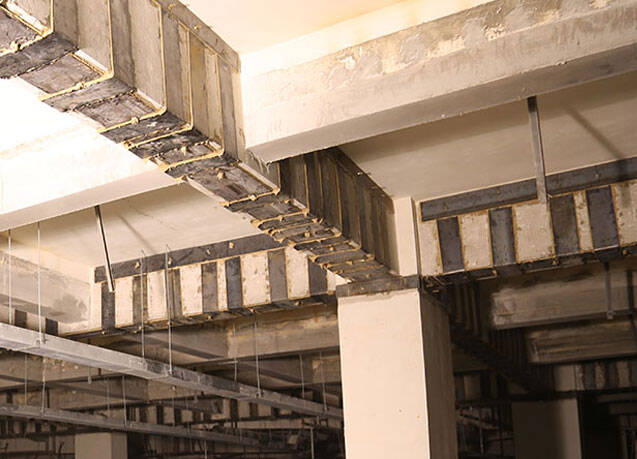

- Todas las clases de refuerzo de estructura edificio, piso pared, vigas y columnas y otro refuerzo de acero unido;

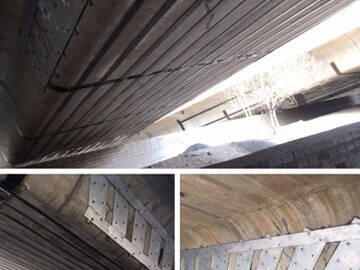

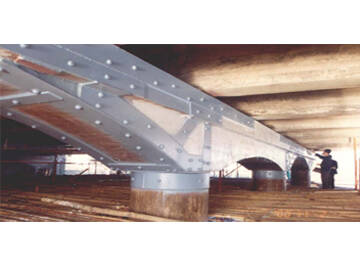

- Varios tipos de anclaje de las instalaciones de conservación de agua, muelles, carreteras, puentes y otros proyectos;

- La siembra de acero y pernos de anclaje de anclaje de varios proyectos de construcción;

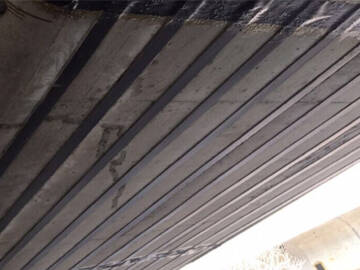

- Placa de acero con epoxi.

Rango de Aplicación

Como usar

• Superficie de sustrato limpia
• Línea de scrib al replanteo
• Anclaje
• Preparación de la superficie de la placa.
• Unión de la placa de acero con el adhesivo estructural.
• Mantenimiento
• Comprobando
• Revestimiento de protección

Como usar

Transporte y Almacenamiento

- Tienda en casa del almacén seco y limpio de la temperatura ambiente 5-25 ℃, no debe acumularse en el aire libre o la lluvia, no dañar el paquete. El componente A, B debe mantenerse separado para evitar la mezcla. A partir de la fecha de producción, el período de almacenamiento efectivo es de 12 meses.

- El adhesivo de unión de acero pertenece a productos no peligrosos, el transporte como materiales de construcción químicos generales, no debe dañar el paquete, la exposición o la lluvia, no inclinarse o invertirse en el transporte

Transporte y Almacenamiento

Attention Points

- Los trabajadores deben tomar las medidas necesarias del producto, como usar máscaras, guantes, gafas, etc. Observe la prevención de incendios y mantenga una buena ventilación en la escena.

- Si accidentalmente tocó la piel o la ropa, se puede usar acetona para limpiar de inmediato, y luego se usa una gran cantidad de agua limpia para enjuagar.

- En caso de ingestión accidental o salpicaduras en los ojos, solicite atención médica de inmediato

Attention Points

Contacto

Parámetros de rendimiento del adhesivo de unión de la placa de acero HM-120
Apariencia	A（agente principal）: masilla gris
Apariencia	B（agente de curado）: masilla marrón
Viscosidad de la mezcla	≥20Pa·s
Densidad del material de curado	1.80±0.1g/cm³
Relación de mezcla (relación de peso)	2:1
Tiempo operable（25℃）	30min
Dedo táctil tiempo seco（25℃）	2h
Periodo de almacenamiento	doce meses

Índices de rendimiento de adhesivo de unión de placa de acero
	artículo	Índice
Rendimiento coloidal	Resistencia a la tracción (MPa)	≥30
	Módulo elástico de tracción (MPa)	≥3.2×10³
	Elongación (%)	≥1.2
	Resistencia a la flexión (MPa)	≥45
	resistencia a la compresión (MPa)	≥65
	Temperatura de distorsión	≥65°C
Rendimiento de adhesión	a la tracción de acero-acero de resistencia anti-cizalla(MPa)	≥15
	De acero - acero de resistencia al desgarro desigual(kN/m)	≥16
	acero - acero resistencia de adhesión a la tracción(MPa)	≥33
	Tirando de la fuerza de adhesión junto con el concreto(MPa)	≥2.5
	De acero - acero T impacto longitud de pelado	≤25mm
Contenido de materia no volátil (contenido sólido) (%)		≥99

Rendimiento a largo plazo	capacidad en resistencia alhúmedo y envejecimiento térmico	En comparación con los resultados a corto plazo a temperatura ambiente, la tasa de disminución de la resistencia a la cizalladura: ≤12%
	resistencia al envejecimiento térmico	En comparación con los resultados a corto plazo a la misma temperatura de 10 minutos, la tasa de disminución de la resistencia a la cizalladura: ≤5%
	Capacidad de resistencia al congelamiento y descongelamiento	En comparación con la temperatura ambiente, resultados a corto plazo, la tasa de disminución de la fuerza de corte no es mayor que 5%
	Capacidad de resistencia al estrés por fatiga	Después de 2×10⁶ veces continuas cargas de fatiga de onda sinusoidal, la muestra no destruye
	Resistencia al estrés por largo tiempo	Las muestras de cizallamiento a la tracción de acero y acero no destruyen, y el valor de deformación de fluencia es inferior a 0,4 mm
Resistencia al medio corrosivo	Resistencia al efecto niebla salina	En comparación con el grupo de control, la tasa de disminución de la fuerza: ≤5%, y no tendrá grietas ni se despegará
	Capacidad de resistencia media alcalina	Comparado con el grupo de control, la fuerza no disminuye, y como el daño del concreto, y no tendrá grietas o se desprenderá
	Capacidad de resistencia media ácida	Daño de concreto, y no debe tener grietas o desgomado
