Parte A (Epoxi): 20kg
Parte B (Endurecedor): 10kg
Densidad: 1.6 ± 0.1g / cm3
Relación de mezcla: Parte A: Parte B = 2: 1
Tamaño del barril A: 30 * 30 * 37 cm
Tamaño del barril B: 25 * 25 * 29 cm
HM-500 el adhesivo de anclaje de estructura es un adhesivo de resina epoxídica modificada de dos componentes, que se aplica principalmente a la barra de refuerzo de plantación química, el anclaje del perno de anclaje, la reparación de grietas, varios tipos de refuerzo de la estructura de concreto y se utiliza ampliamente en proyectos de construcción, reparación de autopistas, reparación rápida y otros aspectos.
- Resina epoxi modificada, gran fuerza adhesiva, resistencia a la corrosión, resistencia ácido-alcalino, resistencia al envejecimiento;
- Resina epoxi modificada, gran fuerza adhesiva, resistencia a la corrosión, resistencia ácido-alcalino, resistencia al envejecimiento;

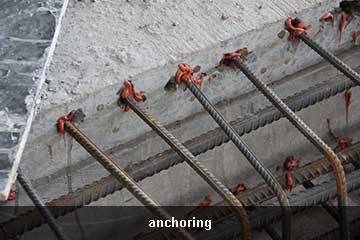

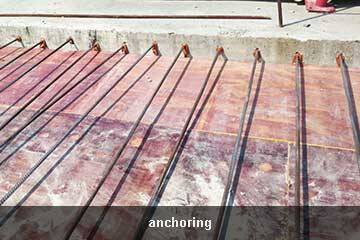

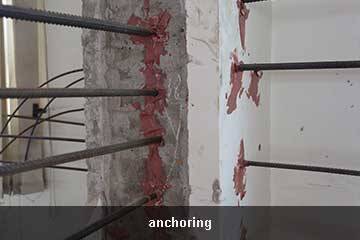

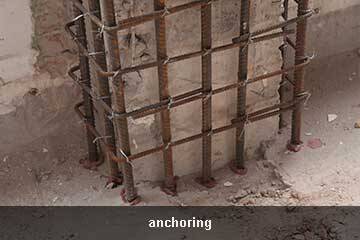

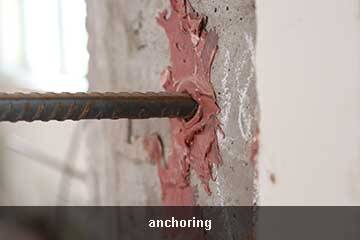

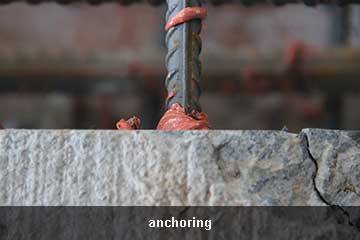

- La siembra de barras de acero y el anclaje de pernos de anclaje de muchos tipos de estructuras de edificios, el refuerzo de edificios de ingeniería;
- La siembra de barras de acero y el anclaje de pernos de anclaje de muchos tipos de estructuras de edificios, el refuerzo de edificios de ingeniería;
- El adhesivo de fibra de carbono debe almacenarse en un lugar fresco y seco, el período de almacenamiento es de 12 meses. Si el período de almacenamiento excede los 12 meses, el producto debe ser probado, si las propiedades físicas y mecánicas cumplen con los requisitos estándar, aún puede continuar usándolo.
- El adhesivo de fibra de carbono debe almacenarse en un lugar fresco y seco, el período de almacenamiento es de 12 meses. Si el período de almacenamiento excede los 12 meses, el producto debe ser probado, si las propiedades físicas y mecánicas cumplen con los requisitos estándar, aún puede continuar usándolo.
- Prepárese para usar inmediatamente, consumir en el período aplicable
- Prepárese para usar inmediatamente, consumir en el período aplicable
Características de Adhesivo
- Curado ambiental, construcción simple;
- Amplia rango de adhesivos, tales como hormigones, materiales de piedra y metales;
- No hay expansión o contracción después del curado, no se destruye al sustrato;
- Respetuoso con el medio ambiente, no tóxico, no contiene disolventes volátiles.
Características de Adhesivo
- Curado ambiental, construcción simple;
- Amplia rango de adhesivos, tales como hormigones, materiales de piedra y metales;
- No hay expansión o contracción después del curado, no se destruye al sustrato;
- Respetuoso con el medio ambiente, no tóxico, no contiene disolventes volátiles.
Rango de Aplicación

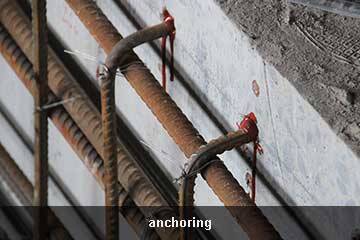

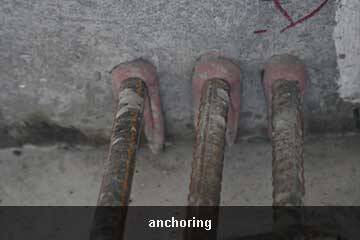

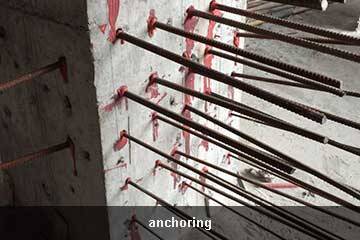

- El anclaje básico de muchos equipos, el anclaje y soporte de la parte superior y la pared del túnel de la mina, el anclaje de ferrocarriles y rieles;
- El anclaje de aislamiento de rieles, el anclaje de instalación de muros cortina, equipos de ingeniería química, tuberías, paneles publicitarios, etc.

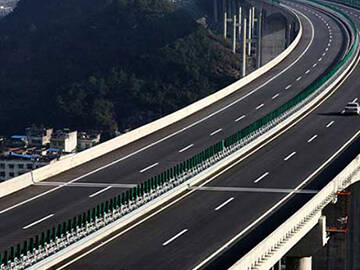

- El anclaje de las instalaciones de conservación de agua, muelles, vías públicas, puentes y otros proyectos.
Rango de Aplicación
- El anclaje básico de muchos equipos, el anclaje y soporte de la parte superior y la pared del túnel de la mina, el anclaje de ferrocarriles y rieles;
- El anclaje de aislamiento de rieles, el anclaje de instalación de muros cortina, equipos de ingeniería química, tuberías, paneles publicitarios, etc.
- El anclaje de las instalaciones de conservación de agua, muelles, vías públicas, puentes y otros proyectos.
Transporte y almacenamiento
- Este producto no es tóxico, pertenece a mercancías no peligrosas, transporte como mercancía, transporte como producto químico de construcción en general.
Transporte y almacenamiento
- Este producto no es tóxico, pertenece a mercancías no peligrosas, transporte como mercancía, transporte como producto químico de construcción en general.
Puntos de Atención
- Si el componente de embalaje del adhesivo A y B no se agotó, la tapa debe cubrirse respectivamente, el adhesivo no debe exponerse a la atmósfera a largo plazo
- El entorno de la construcción debe mantenerse ventilado durante la construcción de la imprimación, deben prohibirse las llamas abiertas, los trabajadores de la construcción deben tomar medidas productivas
- La imprimación de fibra de carbono se almacenó en un recipiente cerrado, se mantuvo en un ambiente fresco, se debe evitar la luz solar y las altas temperaturas
- Si se ingiere o salpica accidentalmente en los ojos, solicite atención médica de inmediato.
Puntos de Atención
- Si el componente de embalaje del adhesivo A y B no se agotó, la tapa debe cubrirse respectivamente, el adhesivo no debe exponerse a la atmósfera a largo plazo
- El entorno de la construcción debe mantenerse ventilado durante la construcción de la imprimación, deben prohibirse las llamas abiertas, los trabajadores de la construcción deben tomar medidas productivas
- La imprimación de fibra de carbono se almacenó en un recipiente cerrado, se mantuvo en un ambiente fresco, se debe evitar la luz solar y las altas temperaturas
- Si se ingiere o salpica accidentalmente en los ojos, solicite atención médica de inmediato.
HM-20 FIBRA DE CARBONO | REFORZAMIENTO ESTRUCTURAL
HM-180C3P ADHESIVO FIBRA CARBONO
HM-1.2T LAMINADOS FIBRA CARBONO | REFUERZO ESTRUCTURAL
HM PLACA CFRP PRETENSADA
HM-120CP ADHESIVO LÁMINAS CFRP
HM-500 ADHESIVO EPOXI ANCLAJE
HM-200 PERNO ANCLAJE QUÍMICO
HM-500T ADHESIVO DE ANCLAJE
Parámetros de rendimiento del adhesivo de anclaje de hormigón inyectable HM-500 | |
Apariencia | A(agente principal): pasta blanca |
B(agente de curado): Pasta roja o negra | |
Viscosidad de la mezcla | 18～22 Pa·s |
Densidad del material de curado | 1.50±0.10g/cm3 |
Proporción de la mezcla (proporción de volumen) | 3:1 |
Periodo de almacenamiento | doce meses |
Tiempo operable y tiempo de curado | |||||
Temperatura ambiente(℃) | -5 | 0 | 10 | 20 | ≥30 |
Tiempo operable(℃) | 60 | 45 | 30 | 25 | 20 |
Hora de curar(h) | 72 | 48 | 24 | 12 | 6 |
índices de rendimiento de HM-500 adhesivo de anclaje inyectable para concreto | ||||
artículo | índice | artículo | índice | |
Rendimiento coloidal | Resistencia a la tracción dividida(MPa) | ≥8.5 | Índice tixotrópico | ≥4.0 |
Resistencia a la flexión(MPa) | ≥50 | Movilidad floja | ≤2.0mm | |
Fuerza compresiva(MPa) | ≥60 | Temperatura de distorsión | ≥65℃ | |
Rendimiento de adherencia | Resistencia a la tracción contra el cizallamiento acero-acero (manguito de acero)（MPa） | ≥10 | ||
Bajo la condición de dibujo de restricción, barras de acero acanaladas y C30, φ25, L=150mm（MPa） | ≥11 | |||
Fuerza de adherencia del hormigón C60, φ25, L=125mm（MPa） | ≥17 | |||
Acero-acero T impacto longitud de pelado | ≤25mm | |||
Contenido de materia no volátil (contenido sólido)（%） | ≥99 | |||
Rendimiento a largo plazo | Capacidad de resistencia al envejecimiento húmedo y por calor | En comparación con los resultados a corto plazo a temperatura ambiente, la tasa de disminución de la resistencia al corte:≤12% | ||
Resistencia al envejecimiento térmico | Comparado con los resultados a corto plazo a la misma temperatura 10min, la tasa de disminución de la resistencia al corte: ≤5% | |||
Capacidad de resistencia a la congelación y descongelación | En comparación con la temperatura ambiente, los resultados a corto plazo, la tasa de disminución de la resistencia al corte no es mayor que 5% | |||
Capacidad de resistencia al estrés por fatiga | Después de 2×106 veces la carga de fatiga sinusoidal continua, la muestra no se destruye | |||
Resistencia al estrés durante mucho tiempo. | Los especímenes de cizalla extensible de acero y acero no se destruyen, y el valor de deformación por arrastre es menor que 0.4 mm | |||
Resistencia a la corrosión media | Resistencia al efecto de niebla salina | En comparación con el grupo de control, la tasa de disminución de la fuerza: ≤5%, y no tendrán grietas ni se desharán | ||
Capacidad de resistencia media alcalina | En comparación con el grupo de control, la resistencia no disminuye y, a medida que se daña el concreto, no debe tener grietas ni desprenderse | |||
Capacidad de resistencia al medio ácido | Daño concreto, y no deberá tener grietas o desgomado | |||
La tabla de referencia del adhesivo de anclaje HM-500 y la fuerza de unión del anclaje
*La adherencia de anclaje al plantar barras de acero
El diámetro de la barra de acero φ(mm) | El diámetro del agujero perforado D(mm) | El valor característico de rendimiento de las barras de acero(kN) | La adherencia de anclaje (valor característico)(kN) | La profundidad de siembra rendimiento barra de acero(mm) | ||||||||||
10 | 13 | 26.3 | 26.1 | 26.3 | 26.3 | 26.3 | 105 | |||||||
12 | 16 | 37.9 | 36.2 | 37.9 | 37.9 | 37.9 | 125 | |||||||
14 | 18 | 51.6 | 45.2 | 49.8 | 51.6 | 51.6 | 51.6 | 150 | ||||||
16 | 20 | 67.4 | 60.3 | 67.4 | 67.4 | 67.4 | 67.4 | 175 | ||||||
18 | 22 | 85.2 | 74.6 | 82.9 | 85.2 | 85.2 | 85.2 | 200 | ||||||
20 | 25 | 105.2 | 94.2 | 100.5 | 105.2 | 105.2 | 105.2 | 220 | ||||||
La barra de acero enterrada profundidad(mm) | 80 | 90 | 100 | 110 | 120 | 135 | 150 | 160 | 180 | 200 | 220 | |||
El diámetro de la barra de acero φ(mm) | El diámetro del agujero perforado D(mm) | El valor característico de rendimiento de las barras de acero(kN) | La adherencia de anclaje (valor característico)(kN) | La profundidad de siembra rendimiento barra de acero(mm) | ||||||||||
22 | 28 | 127.3 | 112.5 | 126.6 | 127.3 | 127.3 | 127.3 | 240 | ||||||
25 | 32 | 164.4 | 144.8 | 160.8 | 164.4 | 164.4 | 164.4 | 164.4 | 270 | |||||
28 | 35 | 206.3 | 175.9 | 193.4 | 206.3 | 206.3 | 206.3 | 206.3 | 305 | |||||
32 | 40 | 269.4 | 241.3 | 251.3 | 269.4 | 269.4 | 269.4 | 350 | ||||||
40 | 50 | 421.0 | 339.3 | 383.3 | 421.0 | 421.0 | 421.0 | 440 | ||||||
La barra de acero enterrada profundidad(mm) | 160 | 180 | 200 | 220 | 240 | 250 | 270 | 305 | 350 | 400 | 440 | |||
Notas:1.La resistencia del concreto es C30, la resistencia al rendimiento del acero de grado II es 335 N/mm2.
2.El diámetro de los orificios de perforación en la tabla es el mejor valor recomendado, la broca más cercana se puede seleccionar según la situación.
3.El valor de profundidad de enterrado de las barras de acero debe considerar los factores de seguridad y seleccionar los valores de diseño.
*La adherencia de anclaje al plantar barras de acero
El diámetro de la barra de acero φ(mm) | El diámetro del agujero perforado D(mm) | El valor característico de rendimiento de las barras de acero(kN) | La adherencia de anclaje (valor característico)(kN) | La profundidad de siembra rendimiento barra de acero(mm) | ||||||||||
10 | 13 | 22.9 | 17.4 | 19.6 | 21.8 | 22.9 | 105 | |||||||
12 | 16 | 33.0 | 24.1 | 26.8 | 29.5 | 33.0 | 125 | |||||||
14 | 18 | 44.8 | 30.1 | 33.2 | 36.2 | 40.7 | 44.8 | 150 | ||||||
16 | 20 | 58.5 | 40.2 | 45.1 | 50.1 | 53.5 | 58.5 | 175 | ||||||
18 | 22 | 74.1 | 49.7 | 55.3 | 59.0 | 66.4 | 74.1 | 200 | ||||||
20 | 25 | 91.5 | 62.8 | 67.0 | 75.3 | 83.7 | 91.5 | 220 | ||||||
La barra de acero enterrada profundidad(mm) | 80 | 90 | 100 | 110 | 120 | 135 | 150 | 160 | 180 | 200 | 220 | |||
El diámetro de la barra de acero φ(mm) | El diámetro del agujero perforado D(mm) | El valor característico de rendimiento de las barras de acero(kN) | La adherencia de anclaje (valor característico)(kN) | La profundidad de siembra rendimiento barra de acero(mm) | ||||||||||
22 | 28 | 110.7 | 75.0 | 84.4 | 93.8 | 103.2 | 110.7 | 240 | ||||||
25 | 32 | 143.0 | 96.5 | 107.2 | 118.0 | 128.7 | 134.0 | 143.0 | 270 | |||||
28 | 35 | 179.3 | 117.2 | 128.9 | 140.6 | 146.5 | 158.3 | 179.3 | 305 | |||||
32 | 40 | 234.2 | 160.8 | 167.3 | 181.0 | 204.4 | 234.2 | 350 | ||||||
40 | 50 | 365.9 | 226.2 | 255.5 | 293.1 | 334.9 | 365.9 | 440 | ||||||
La barra de acero enterrada profundidad(mm) | 160 | 180 | 200 | 220 | 240 | 250 | 270 | 305 | 350 | 400 | 440 | |||
Notas:La resistencia del concreto es C30, la resistencia diseñada de la barra de acero de grado II es 310 N/mm2.
El coeficiente de seguridad diseñado de la barra de acero ys = 1.15, el coeficiente de seguridad diseñado del concreto yc = 1.5.
La adherencia de anclaje al plantar barras de acero | ||||||
El diámetro del tornillo | El diámetro del agujero perforado (mm) | La profundidad enterrada(mm) | Valor caracteristico | Valor diseñado | ||
Resistencia a la tracción(kN) | Resistencia al corte(kN) | Resistencia a la tracción(kN) | Resistencia al corte(kN) | |||
M8 | 10 | 80 | 15.8 | 8.5 | 7.5 | 5 |
M10 | 12 | 90 | 22.9 | 13.7 | 12.5 | 8 |
M12 | 14 | 110 | 46.9 | 20.0 | 19 | 11.8 |
M16 | 18 | 125 | 65.6 | 37.8 | 29 | 22.2 |
M20 | 25 | 170 | 85.3 | 59.0 | 42.5 | 34.7 |
M24 | 28 | 210 | 170 | 85.0 | 59.7 | 50 |
M30 | 35 | 280 | 206.0 | 135.9 | 89 | 79.4 |
La tabla de usar cantidades de pegamento de adhesivo de anclaje epoxi HM-500
el diámetro de la barra de acero | tamaño de poro
| profundidad de poro | el volumen de pegamento de inyección | número teórico | nota |
mm | mm | mm | ml(2/3v) | piezas | |
8 | 12 | 80 | 6.03 | 64.67 | 10d |
8 | 12 | 120 | 9.04 | 43.14 | 15d |
8 | 12 | 160 | 12.06 | 32.33 | 20d |
10 | 14 | 100 | 10.26 | 38.01 | 10d |
10 | 14 | 150 | 15.08 | 25.86 | 15d |
10 | 14 | 200 | 20.52 | 19.01 | 20d |
12 | 16 | 120 | 16.09 | 24.23 | 10d |
12 | 16 | 180 | 24.12 | 16.16 | 15d |
12 | 16 | 240 | 32.18 | 12.11 | 20d |
14 | 18 | 140 | 23.73 | 16.43 | 10d |
14 | 18 | 210 | 35.61 | 10.95 | 15d |
14 | 18 | 280 | 47.46 | 8321 | 20d |
16 | 22 | 160 | 40.52 | 9.62 | 10d |
16 | 22 | 240 | 60.79 | 6.41 | 15d |
16 | 22 | 320 | 81.04 | 4.81 | 20d |
18 | 25 | 180 | 58.87 | 6.62 | 10d |
18 | 25 | 270 | 88.31 | 4.41 | 15d |
18 | 25 | 360 | 117.74 | 3.31 | 20d |
20 | 28 | 200 | 82.06 | 4.75 | 10d |
20 | 28 | 300 | 123.09 | 3.16 | 15d |
20 | 28 | 400 | 164.12 | 2.37 | 20d |
22 | 30 | 220 | 103.62 | 3.76 | 10d |
22 | 30 | 330 | 155.43 | 2.5 | 15d |
22 | 30 | 440 | 207.24 | 1.88 | 20d |
25 | 32 | 250 | 133.97 | 2.91 | 10d |
25 | 32 | 375 | 200.96 | 1.94 | 15d |
25 | 32 | 500 | 267.95 | 1.45 | 20d |
1.Taladrar agujero al diámetro y profundidad requeridos. El diámetro debe estar de acuerdo con el tamaño del anclaje.
2.El orificio de perforación debe limpiarse con un soplador de aire, comenzando desde la parte inferior del orificio. El taladro debe limpiarse a fondo con un cepillo de acero. Después del cepillo, use un soplador de aire para limpiar el agujero de nuevo.
3.Inyecte resina de anclaje de resina en el orificio, comenzando desde el fondo, mientras retira lentamente el mezclador estático. En cualquier caso evite atrapar aire. Para agujeros profundos se puede utilizar tubo de extensión.
4.Inserte el anclaje con un movimiento giratorio en el orificio de perforación lleno. Debe salir algo de adhesivo del agujero.
5.Durante el tiempo de endurecimiento de la resina, el anclaje no debe moverse ni cargarse.
