Características clave del anclaje de epoxi

• Alta resistencia
• Resistencia a la humedad
• Antiedad
• Conveniencia
• Buena tixotropía
• Seguro y no tóxico
• Resistencia sísmica

Características clave del anclaje de epoxi

• Alta resistencia
• Resistencia a la humedad
• Antiedad
• Conveniencia
• Buena tixotropía
• Seguro y no tóxico
• Resistencia sísmica

adhesivo epoxico para anclajes

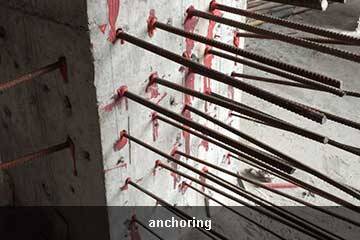

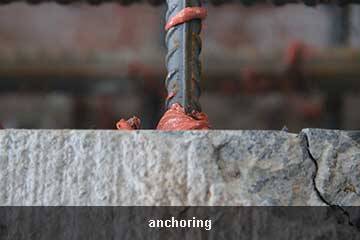

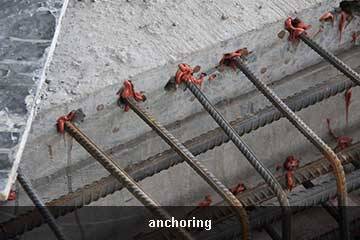

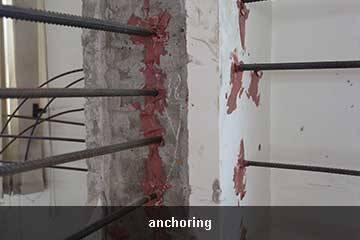

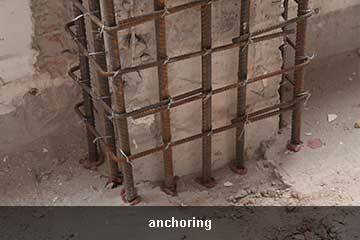

Rango de aplicación

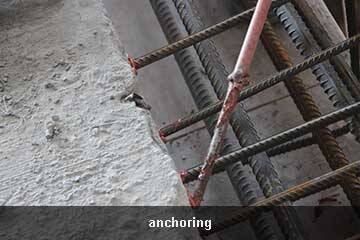

• Conexiones estructurales con barras de refuerzo postinstaladas (por ejemplo, extensión / conexión a paredes, losas, escaleras, columnas, cimientos, etc.)

• Es posible la renovación estructural de edificios, puentes y otras estructuras civiles, reconstruyendo y reforzando miembros concretos

• Anclaje de conexiones de acero estructural (por ejemplo, columnas de acero, vigas, etc.)

adhesivo epoxico para anclajes

Rango de aplicación

• Conexiones estructurales con barras de refuerzo postinstaladas (por ejemplo, extensión / conexión a paredes, losas, escaleras, columnas, cimientos, etc.)

• Es posible la renovación estructural de edificios, puentes y otras estructuras civiles, reconstruyendo y reforzando miembros concretos

• Anclaje de conexiones de acero estructural (por ejemplo, columnas de acero, vigas, etc.)

epoxico para anclajes estructurales

Ficha técnica

• Viscosidad de la mezcla: 18-22Pa • S
• División de resistencia a la tracción ≥8.5MPa
• Resistencia a la flexión ≥50MPa
• Resistencia a la compresión ≥60MPa
• Índice de tixotopía ≥4.0
• Temperatura de distorsión ≥65
• Resistencia al cizallamiento de acero-acero ≥16MPa
• C30, φ25, L = 150 mm condición de resistencia a la tracción ≥11MPa
• C30, φ25, L = 125 mm. Resistencia de unión de condición ≥17MPa
• Longitud de pelado de impacto T acero-acero ≤25mm

Ficha técnica

• Viscosidad de la mezcla: 18-22Pa • S
• División de resistencia a la tracción ≥8.5MPa
• Resistencia a la flexión ≥50MPa
• Resistencia a la compresión ≥60MPa
• Índice de tixotopía ≥4.0
• Temperatura de distorsión ≥65
• Resistencia al cizallamiento de acero-acero ≥16MPa
• C30, φ25, L = 150 mm condición de resistencia a la tracción ≥11MPa
• C30, φ25, L = 125 mm. Resistencia de unión de condición ≥17MPa
• Longitud de pelado de impacto T acero-acero ≤25mm

epoxico para anclajes estructurales

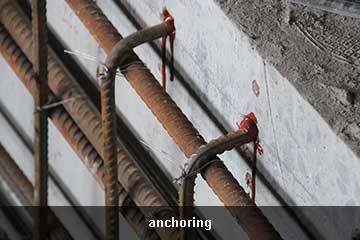

anclaje químico epoxi

Ventajas del epoxi inyectable

• 100% pasar la prueba de extracción
No importa la prueba en el sitio o la prueba de muestreo son 100% que pasan la prueba.

• Fórmulas especiales
Fórmulas especiales, haciendo que los sustratos estén junto con el adhesivo para ser una nueva estructura completa.

• Fuerte extensible
El epoxi tiene un glóbulo de reacción elástico, hace que el epoxi químico de anclaje no solo sea resistente, sino también resistente.

• Excelentes propiedades de tensión.
Mantenga las propiedades superiores y la capacidad de trabajo incluso bajo el orificio de un clima suave, húmedo o caluroso.

anclaje químico epoxi

Ventajas del epoxi inyectable

• 100% pasar la prueba de extracción
No importa la prueba en el sitio o la prueba de muestreo son 100% que pasan la prueba.

• Fórmulas especiales
Fórmulas especiales, haciendo que los sustratos estén junto con el adhesivo para ser una nueva estructura completa.

• Fuerte extensible
El epoxi tiene un glóbulo de reacción elástico, hace que el epoxi químico de anclaje no solo sea resistente, sino también resistente.

• Excelentes propiedades de tensión.
Mantenga las propiedades superiores y la capacidad de trabajo incluso bajo el orificio de un clima suave, húmedo o caluroso.

adhesivo de anclaje calcular

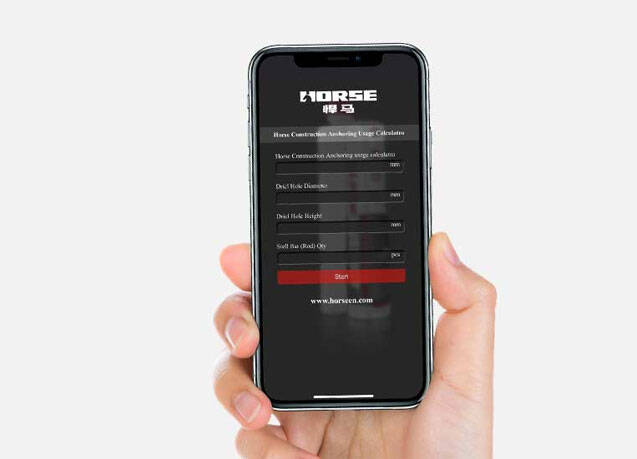

Calculadora de anclaje de patentes

Calcule de forma rápida y precisa el uso de HM-500 (epoxi de anclaje químico) para ahorrar tiempo.

http://www.horseen.com/calculator/calculator.html

Calculadora de anclaje de patentes

Calcule de forma rápida y precisa el uso de HM-500 (epoxi de anclaje químico) para ahorrar tiempo.

http://www.horseen.com/calculator/calculator.html

adhesivo de anclaje calcular

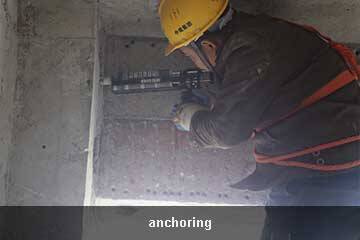

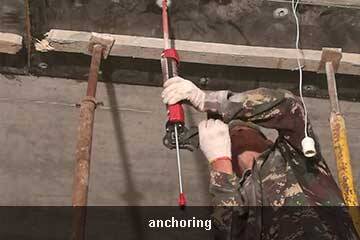

Cómo utilizar

• Taladro
• agujero limpio
• agujero del cepillo

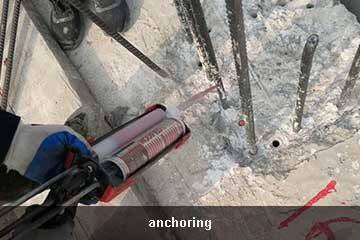

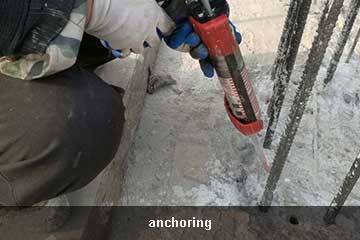

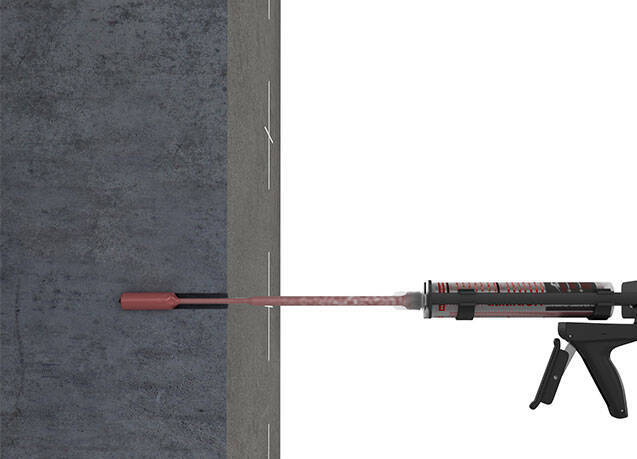

• Inyectar adhesivo

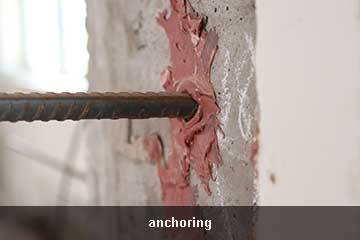

• planta de barras de refuerzo
• Curado

Cómo utilizar

• Taladro
• agujero limpio
• agujero del cepillo
• Inyectar adhesivo
• planta de barras de refuerzo
• Curado







HM500 Adhesivo epóxico de anclaje.pdf


Parámetros de rendimiento del adhesivo de anclaje de hormigón inyectable HM-500

Apariencia

A(agente principal): pasta blanca

B(agente de curado): Pasta roja o negra

Viscosidad de la mezcla

18~22 Pa·s

Densidad del material de curado

1.50±0.10g/cm3

Proporción de la mezcla (proporción de volumen)

3:1

Periodo de almacenamiento

doce meses


Tiempo operable y tiempo de curado

Temperatura ambiente(℃)

-5

0

10

20

≥30

Tiempo operable(℃)

60

45

30

25

20

Hora de curar(h)

72

48

24

12

6


índices de rendimiento de HM-500 adhesivo de anclaje inyectable para concreto


artículo

índice

artículo

índice

Rendimiento coloidal

Resistencia a la tracción dividida(MPa)

≥8.5

Índice tixotrópico

≥4.0

Resistencia a la flexión(MPa)

≥50

Movilidad floja

≤2.0mm

Fuerza compresiva(MPa)

≥60

Temperatura de distorsión

≥65℃

Rendimiento de adherencia

Resistencia a la tracción contra el cizallamiento acero-acero (manguito de acero)(MPa)

≥10

Bajo la condición de dibujo de restricción, barras de acero acanaladas y C30, φ25, L=150mm(MPa)

≥11

Fuerza de adherencia del hormigón C60, φ25, L=125mm(MPa)

≥17

Acero-acero T impacto longitud de pelado

≤25mm

Contenido de materia no volátil (contenido sólido)(%)

≥99


Rendimiento a largo plazo

Capacidad de resistencia al envejecimiento húmedo y por calor

En comparación con los resultados a corto plazo a temperatura ambiente,

la tasa de disminución de la resistencia al corte:≤12%

Resistencia al envejecimiento térmico

Comparado con los resultados a corto plazo a la misma temperatura 10min,

la tasa de disminución de la resistencia al corte: ≤5%

Capacidad de resistencia a la congelación y descongelación

En comparación con la temperatura ambiente, los resultados a corto plazo,

la tasa de disminución de la resistencia al corte no es mayor que 5%

Capacidad de resistencia al estrés por fatiga

Después de 2×106 veces la carga de fatiga sinusoidal continua, la muestra no se destruye

Resistencia al estrés durante mucho tiempo.

Los especímenes de cizalla extensible de acero y acero no se destruyen, y el valor de deformación por arrastre es menor que 0.4 mm

Resistencia a la corrosión media

Resistencia al efecto de niebla salina

En comparación con el grupo de control, la tasa de disminución de la fuerza: ≤5%,

y no tendrán grietas ni se desharán

Capacidad de resistencia media alcalina

En comparación con el grupo de control, la resistencia no disminuye y, a medida que se daña el concreto, no debe tener grietas ni desprenderse

Capacidad de resistencia al medio ácido

Daño concreto, y no deberá tener grietas o desgomado

La tabla de referencia del adhesivo de anclaje HM-500 y la fuerza de unión del anclaje

*La adherencia de anclaje al plantar barras de acero

El diámetro de la barra de acero φ(mm)

El diámetro del agujero perforado D(mm)

El valor característico de rendimiento de las barras de acero(kN)

La adherencia de anclaje (valor característico)(kN)

La profundidad de siembra rendimiento barra de acero(mm)

10

13

26.3

26.1

26.3

26.3

26.3








105

12

16

37.9


36.2

37.9

37.9

37.9







125

14

18

51.6



45.2

49.8

51.6

51.6

51.6





150

16

20

67.4





60.3

67.4

67.4

67.4

67.4



175

18

22

85.2






74.6

82.9

85.2

85.2

85.2


200

20

25

105.2







94.2

100.5

105.2

105.2

105.2

220

La barra de acero enterrada profundidad(mm)

80

90

100

110

120

135

150

160

180

200

220



El diámetro de la barra de acero φ(mm)

El diámetro del agujero perforado D(mm)

El valor característico de rendimiento de las barras de acero(kN)

La adherencia de anclaje (valor característico)(kN)

La profundidad de siembra rendimiento barra de acero(mm)

22

28

127.3

112.5

126.6

127.3

127.3

127.3







240

25

32

164.4


144.8

160.8

164.4

164.4

164.4

164.4





270

28

35

206.3



175.9

193.4

206.3

206.3

206.3

206.3




305

32

40

269.4





241.3

251.3

269.4

269.4

269.4



350

40

50

421.0







339.3

383.3

421.0

421.0

421.0

440

La barra de acero enterrada profundidad(mm)

160

180

200

220

240

250

270

305

350

400

440


Notas:1.La resistencia del concreto es C30, la resistencia al rendimiento del acero de grado II es 335 N/mm2.

      2.El diámetro de los orificios de perforación en la tabla es el mejor valor recomendado, la broca más cercana se puede seleccionar según la situación.

      3.El valor de profundidad de enterrado de las barras de acero debe considerar los factores de seguridad y seleccionar los valores de diseño.


*La adherencia de anclaje al plantar barras de acero

El diámetro de la barra de acero φ(mm)

El diámetro del agujero perforado D(mm)

El valor característico de rendimiento de las barras de acero(kN)

La adherencia de anclaje (valor característico)(kN)

La profundidad de siembra rendimiento barra de acero(mm)

10

13

22.9

17.4

19.6

21.8

22.9








105

12

16

33.0


24.1

26.8

29.5

33.0







125

14

18

44.8



30.1

33.2

36.2

40.7

44.8





150

16

20

58.5





40.2

45.1

50.1

53.5

58.5



175

18

22

74.1






49.7

55.3

59.0

66.4

74.1


200

20

25

91.5







62.8

67.0

75.3

83.7

91.5

220

La barra de acero enterrada profundidad(mm)

80

90

100

110

120

135

150

160

180

200

220



El diámetro de la barra de acero φ(mm)

El diámetro del agujero perforado D(mm)

El valor característico de rendimiento de las barras de acero(kN)

La adherencia de anclaje (valor característico)(kN)

La profundidad de siembra rendimiento barra de acero(mm)

22

28

110.7

75.0

84.4

93.8

103.2

110.7







240

25

32

143.0


96.5

107.2

118.0

128.7

134.0

143.0





270

28

35

179.3



117.2

128.9

140.6

146.5

158.3

179.3




305

32

40

234.2





160.8

167.3

181.0

204.4

234.2



350

40

50

365.9







226.2

255.5

293.1

334.9

365.9

440

La barra de acero enterrada profundidad(mm)

160

180

200

220

240

250

270

305

350

400

440


Notas:La resistencia del concreto es C30, la resistencia diseñada de la barra de acero de grado II es 310 N/mm2.

      El coeficiente de seguridad diseñado de la barra de acero ys = 1.15, el coeficiente de seguridad diseñado del concreto yc = 1.5.



La adherencia de anclaje al plantar barras de acero

El diámetro del tornillo

El diámetro del agujero perforado (mm)

La profundidad enterrada(mm)

Valor caracteristico

Valor diseñado

Resistencia a la tracción(kN)

Resistencia al corte(kN)

Resistencia a la tracción(kN)

Resistencia al corte(kN)

M8

10

80

15.8

8.5

7.5

5

M10

12

90

22.9

13.7

12.5

8

M12

14

110

46.9

20.0

19

11.8

M16

18

125

65.6

37.8

29

22.2

M20

25

170

85.3

59.0

42.5

34.7

M24

28

210

170

85.0

59.7

50

M30

35

280

206.0

135.9

89

79.4

La tabla de usar cantidades de pegamento de adhesivo de anclaje epoxi HM-500

el diámetro de la barra de acero

tamaño de poro



profundidad de poro

el volumen de pegamento de inyección

número teórico

nota

mm

mm

mm

ml(2/3v)

piezas


8

12

80

6.03

64.67

10d

8

12

120

9.04

43.14

15d

8

12

160

12.06

32.33

20d

10

14

100

10.26

38.01

10d

10

14

150

15.08

25.86

15d

10

14

200

20.52

19.01

20d

12

16

120

16.09

24.23

10d

12

16

180

24.12

16.16

15d

12

16

240

32.18

12.11

20d

14

18

140

23.73

16.43

10d

14

18

210

35.61

10.95

15d

14

18

280

47.46

8321

20d

16

22

160

40.52

9.62

10d

16

22

240

60.79

6.41

15d

16

22

320

81.04

4.81

20d

18

25

180

58.87

6.62

10d

18

25

270

88.31

4.41

15d

18

25

360

117.74

3.31

20d

20

28

200

82.06

4.75

10d

20

28

300

123.09

3.16

15d

20

28

400

164.12

2.37

20d

22

30

220

103.62

3.76

10d

22

30

330

155.43

2.5

15d

22

30

440

207.24

1.88

20d

25

32

250

133.97

2.91

10d

25

32

375

200.96

1.94

15d

25

32

500

267.95

1.45

20d







https://youtu.be/LlkathaAzkA



1.Taladrar agujero al diámetro y profundidad requeridos. El diámetro debe estar de acuerdo con el tamaño del anclaje.



2.El orificio de perforación debe limpiarse con un soplador de aire, comenzando desde la parte inferior del orificio. El taladro debe limpiarse a fondo con un cepillo de acero. Después del cepillo, use un soplador de aire para limpiar el agujero de nuevo.



3.Inyecte resina de anclaje de resina en el orificio, comenzando desde el fondo, mientras retira lentamente el mezclador estático. En cualquier caso evite atrapar aire. Para agujeros profundos se puede utilizar tubo de extensión.



4.Inserte el anclaje con un movimiento giratorio en el orificio de perforación lleno. Debe salir algo de adhesivo del agujero.


5.Durante el tiempo de endurecimiento de la resina, el anclaje no debe moverse ni cargarse.



Back
Top
Close
