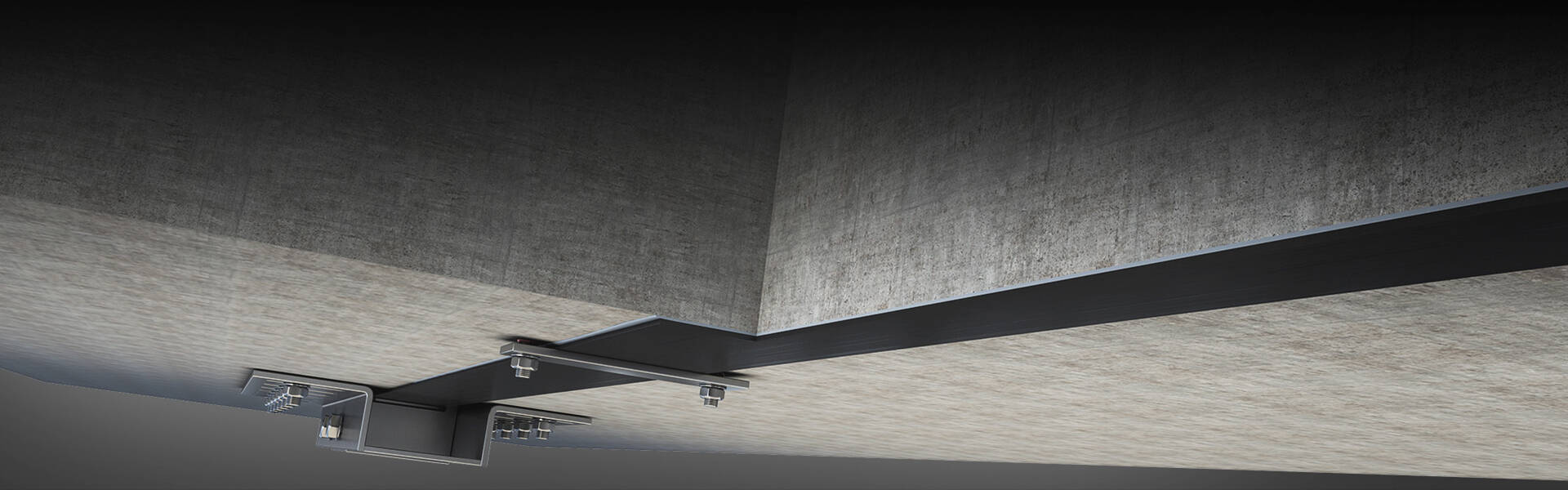

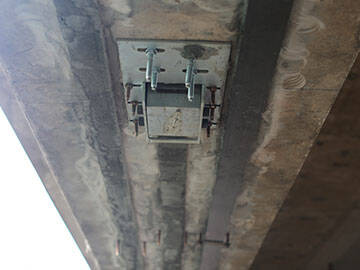

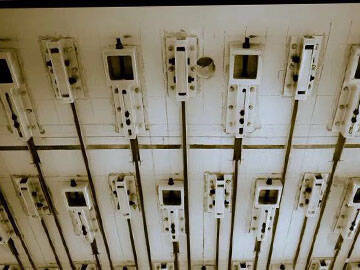

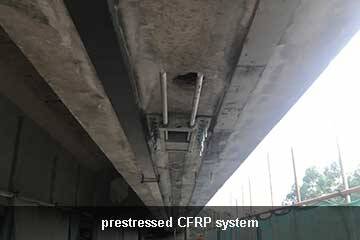

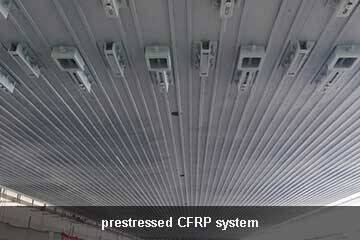

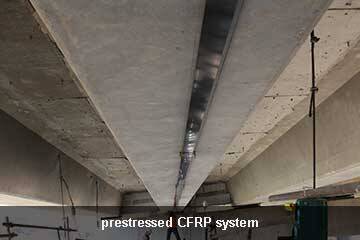

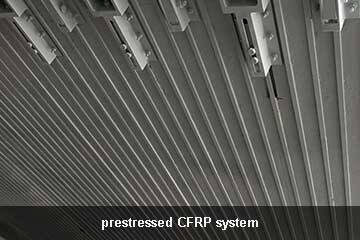

El sistema CFRP pretensado (sistema CFRP postensado) incluye dispositivos de anclaje y tiras de CFRP especialmente diseñados para refuerzo de haz de puente o viga larga.
La fibra de carbono y laminación polímero epoxi especialmente para el sistema de HM Pre-tensión de fibra de carbono de polímero reforzado (CFRP), con alta resistencia y módulo.

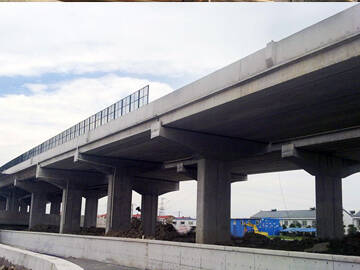

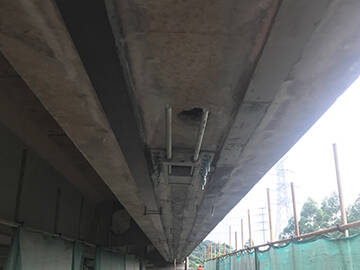

- Mejora la capacidad de carga de la estructura del puente, tiene ventajas incomparables en la losa de vigas largas de refuerzo de flexión.
- Mejora la capacidad de carga de la estructura del puente, tiene ventajas incomparables en la losa de vigas largas de refuerzo de flexión.
El estrés creciente puede eliminar o retrasar la histéresis de estrés de las estructuras añadidas, hacer que la estructura agregada funcione junto con la estructura original, para lograr un resultado más eficiente
El estrés creciente puede eliminar o retrasar la histéresis de estrés de las estructuras añadidas, hacer que la estructura agregada funcione junto con la estructura original, para lograr un resultado más eficiente
El momento de acaparamiento de Pretensada puede compensar algunas influencias de carga iniciales, aumentar la carga en términos de trabajo, hacer que la grieta existente se reduzca o incluso se cierre completamente, mientras tanto, limita las nuevas grietas que aparecen.
El momento de acaparamiento de Pretensada puede compensar algunas influencias de carga iniciales, aumentar la carga en términos de trabajo, hacer que la grieta existente se reduzca o incluso se cierre completamente, mientras tanto, limita las nuevas grietas que aparecen.
A través de la alta presión del hormigón y la alta resistencia de la fibra de carbono para aumentar la resistencia a la tracción y retardar las grietas de las estructuras existentes para que aumente el rendimiento contra-grietas y la rigidez para realizar el fortalecimiento estructural.
A través de la alta presión del hormigón y la alta resistencia de la fibra de carbono para aumentar la resistencia a la tracción y retardar las grietas de las estructuras existentes para que aumente el rendimiento contra-grietas y la rigidez para realizar el fortalecimiento estructural.
Permita que CFRP esté en estado de tensión cuando adhiera CFRP con sustratos. no hay flexión o curva entre el miembro de unión y la dirección de tracción, por lo tanto, no se produce deformación por descamación.
Permita que CFRP esté en estado de tensión cuando adhiera CFRP con sustratos. no hay flexión o curva entre el miembro de unión y la dirección de tracción, por lo tanto, no se produce deformación por descamación.
Esfuerzo de cizalladura baja, como un menor aumento de tensión y tensión del miembro de pretensado que el de un miembro sin pretensado.
Esfuerzo de cizalladura baja, como un menor aumento de tensión y tensión del miembro de pretensado que el de un miembro sin pretensado.
El autobloqueo mecánico completo, evita fallas debido al envejecimiento de epoxi, resuelve el problema del bajo corte de CFRP, asegura la seguridad del sistema y la larga durabilidad.
El autobloqueo mecánico completo, evita fallas debido al envejecimiento de epoxi, resuelve el problema del bajo corte de CFRP, asegura la seguridad del sistema y la larga durabilidad.
El estrechamiento lógico proporciona una fuerte fuerza de corte, ángulo de inclinación lógica, profundidad y longitud del engranaje, longitud de la losa, después de cientos de pruebas, dureza adecuada, daño mínimo logrado en CFRP.
El estrechamiento lógico proporciona una fuerte fuerza de corte, ángulo de inclinación lógica, profundidad y longitud del engranaje, longitud de la losa, después de cientos de pruebas, dureza adecuada, daño mínimo logrado en CFRP.

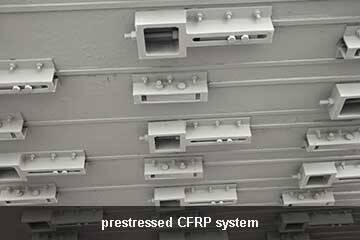

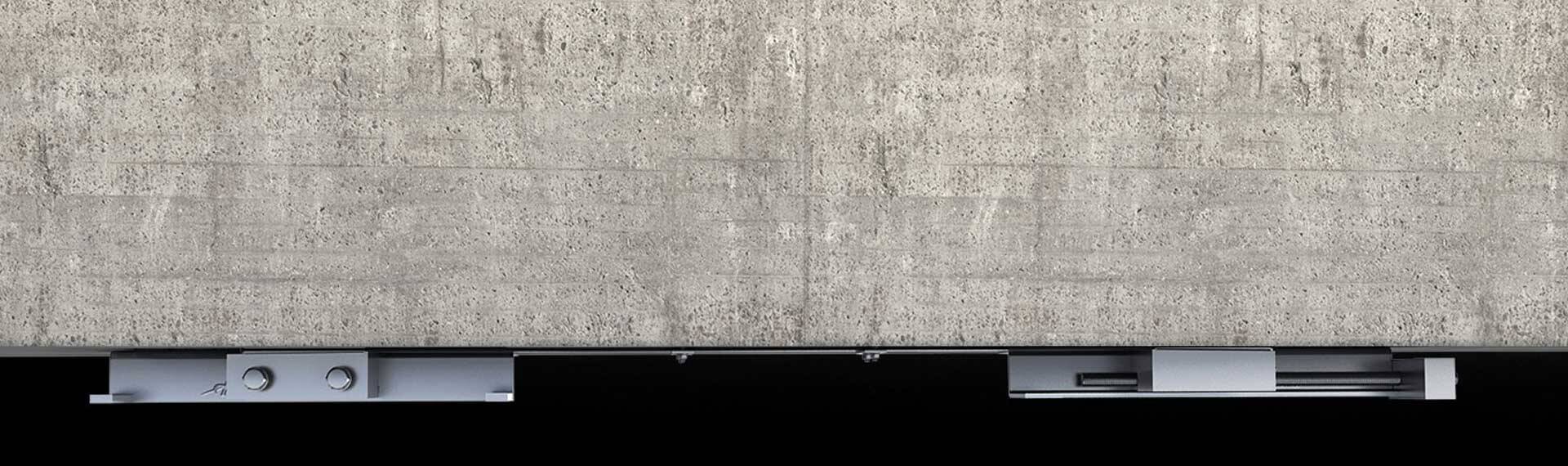

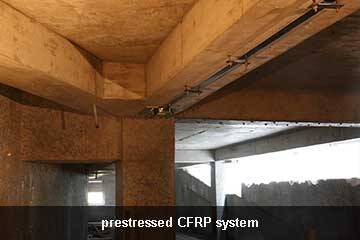

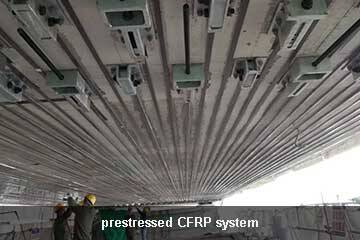

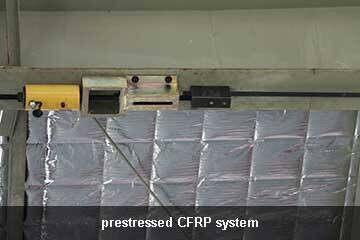

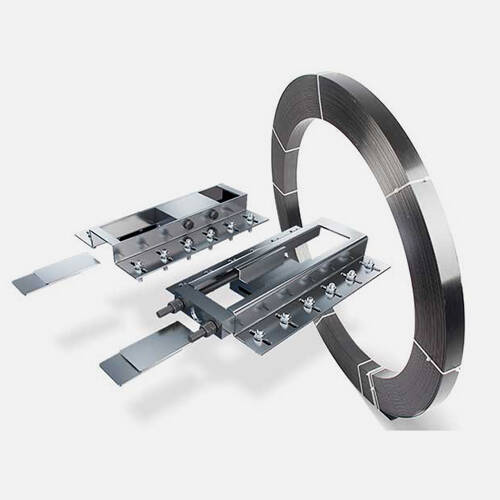

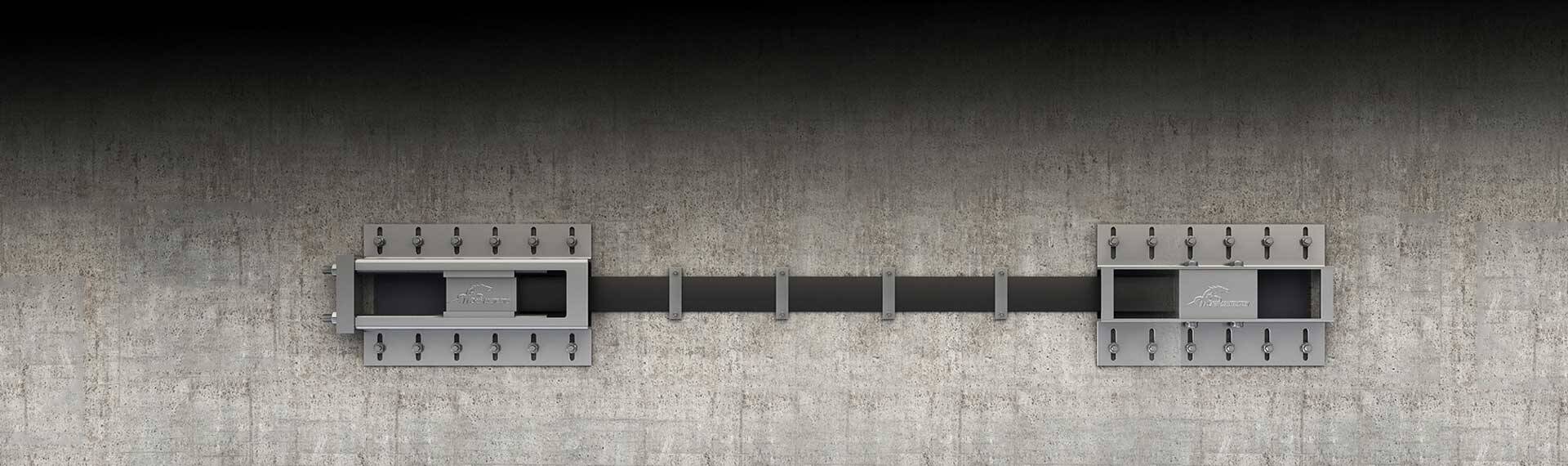

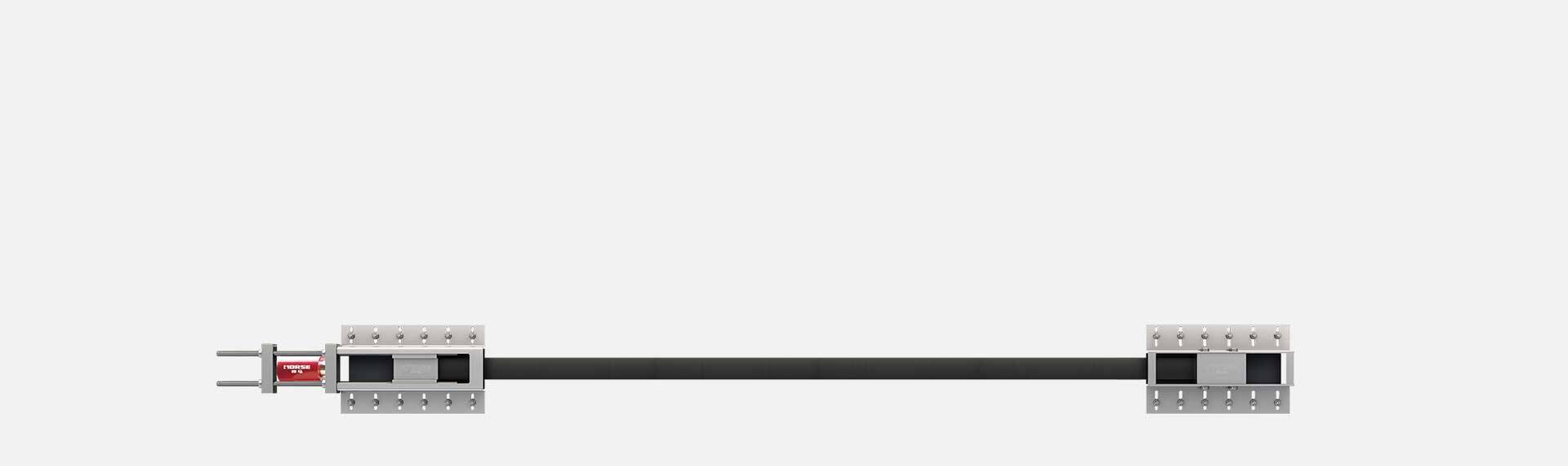

- El sistema FRP pretensado de HM está compuesto por laminados de fibra de carbono y un dispositivo de anclaje.
- El sistema FRP pretensado de HM está compuesto por laminados de fibra de carbono y un dispositivo de anclaje.
- Seguro y confiable
- Seguro y confiableRango de aplicación del sistema CFRP pretensado

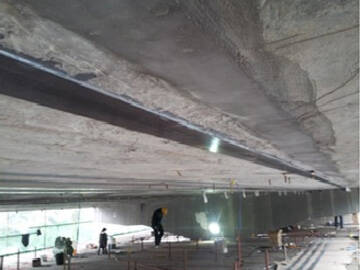

- Reduce significativamente la deformación de la estructura y mejora la capacidad de carga de la estructura, disminuye el ancho de la fisura y la deformación de la deflexión, y es adecuada para la losa de vigas largas de refuerzo de flexión.
- Mejore la rigidez de la estructura y haga un uso completo del rendimiento del material, ahorre muchos materiales y costos de ingeniería.
Rango de aplicación del sistema CFRP pretensado
- Reduce significativamente la deformación de la estructura y mejora la capacidad de carga de la estructura, disminuye el ancho de la fisura y la deformación de la deflexión, y es adecuada para la losa de vigas largas de refuerzo de flexión.
- Mejore la rigidez de la estructura y haga un uso completo del rendimiento del material, ahorre muchos materiales y costos de ingeniería. Aproveche al máximo la alta resistencia de la fibra de carbono; Haga que las estructuras nuevas y las originales funcionen juntas, cambie el refuerzo pasivo por el refuerzo activo.
Aproveche al máximo la alta resistencia de la fibra de carbono; Haga que las estructuras nuevas y las originales funcionen juntas, cambie el refuerzo pasivo por el refuerzo activo.

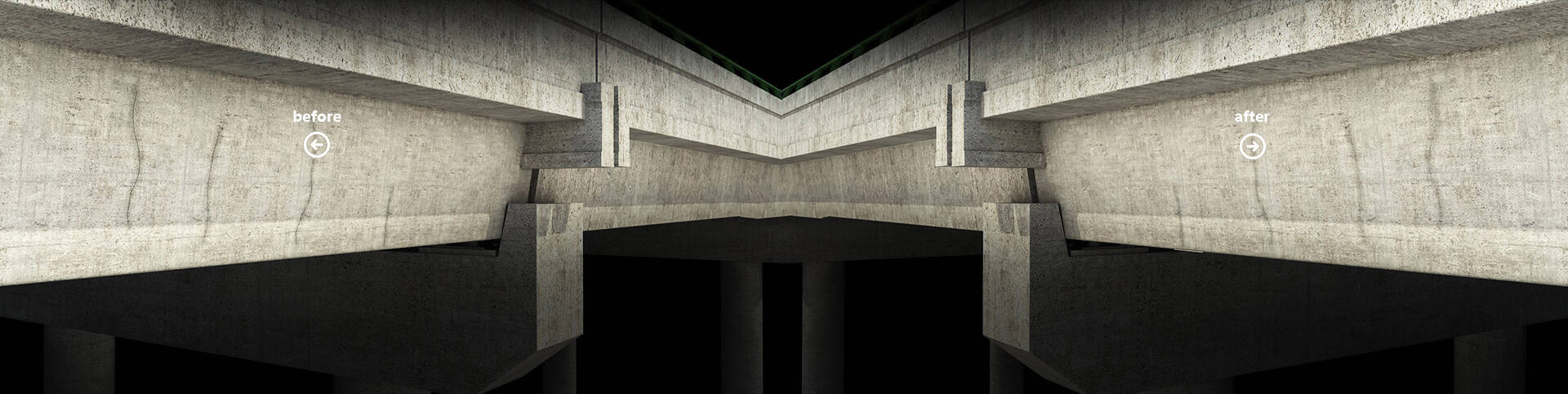

Reduce o incluso elimina las grietas de las estructuras existentes para que resuelvan los problemas de grieta fundamentalmente.
Reduce o incluso elimina las grietas de las estructuras existentes para que resuelvan los problemas de grieta fundamentalmente.
No solo mejora la rigidez de las estructuras y el rendimiento contra-grieta, sino que también mejora la capacidad de carga más allá de su imaginación.
No solo mejora la rigidez de las estructuras y el rendimiento contra-grieta, sino que también mejora la capacidad de carga más allá de su imaginación.
Alta tensión, sin daños por pelado, lograr un alto rendimiento de CFRP
Alta tensión, sin daños por pelado, lograr un alto rendimiento de CFRP
Sin daño de unión entre el sustrato y CFRP.
Sin daño de unión entre el sustrato y CFRP.
Sin efecto en el envejecimiento del pegamento, excelente sistema de seguridad y durabilidad.
Sin efecto en el envejecimiento del pegamento, excelente sistema de seguridad y durabilidad.
Alto poder de corte, bajo daño en CFRP
Alto poder de corte, bajo daño en CFRP
¿Qué es el sistema laminado de polímero reforzado con fibra de carbono (FRP) de HM Pre-tensión?

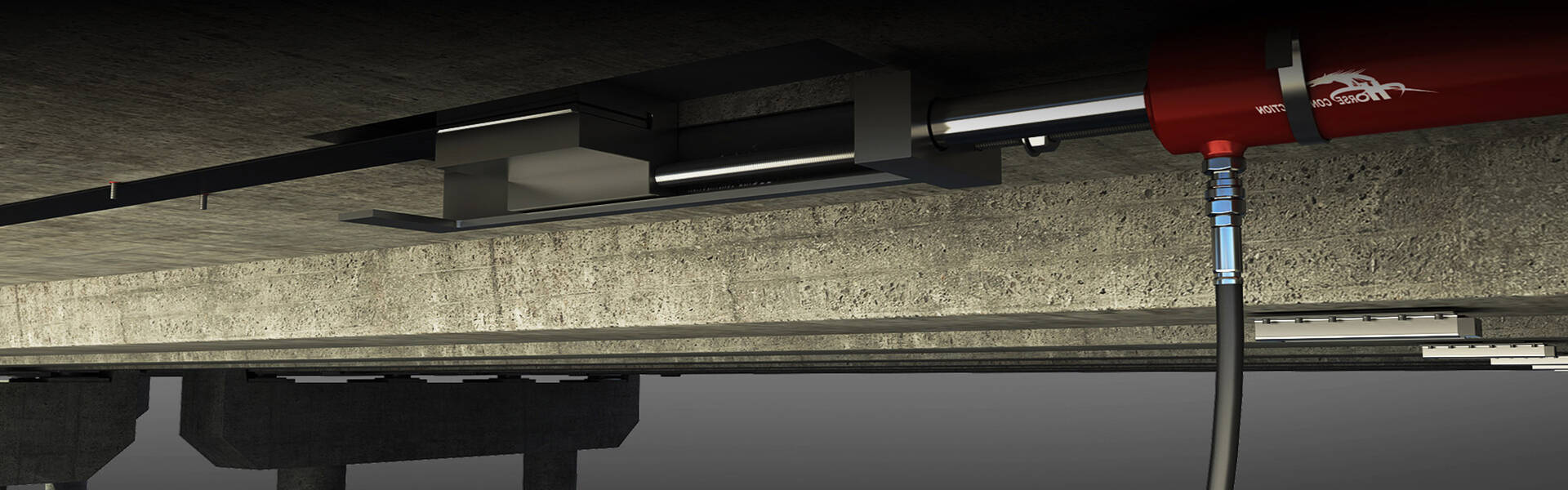

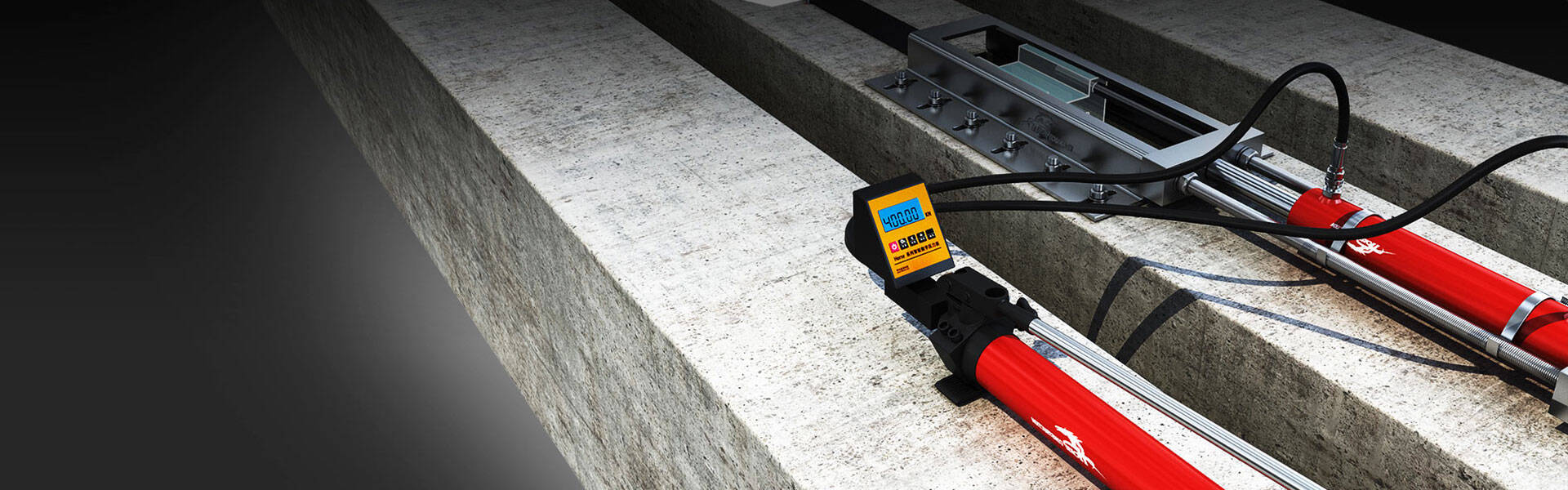

- A través de los acortador, se aplica el estrés a los laminados de fibra de carbono, los laminados se fijan al hormigón permanentemente y eso añadirá tensión al hormigón en la dirección de flexión.
- El estrés creciente puede eliminar o retardar la histéresis de estrés de las estructuras añadidas, hacer que la grieta existente se reduzca o incluso se cierre por completo, de modo que se logre un refuerzo real.
¿Qué es el sistema laminado de polímero reforzado con fibra de carbono (FRP) de HM Pre-tensión?
- A través de los acortador, se aplica el estrés a los laminados de fibra de carbono, los laminados se fijan al hormigón permanentemente y eso añadirá tensión al hormigón en la dirección de flexión.
- El estrés creciente puede eliminar o retardar la histéresis de estrés de las estructuras añadidas, hacer que la grieta existente se reduzca o incluso se cierre por completo, de modo que se logre un refuerzo real.
Características del sistema de FRP pretensado
- Fácil de instalar
- Económico
- Sistema de anclaje de patente confiable
- Adecuado para la losa de la viga de largo alcance de refuerzo de flexión
- Coincidencia de placa de fibra de carbono, adhesivo, dispositivos de anclaje asegura la coincidencia de sistema
- Los problemas se pueden resolver con sistema de placa CFRP pretensado
Características del sistema de FRP pretensado
- Fácil de instalar
- Económico
- Sistema de anclaje de patente confiable
- Adecuado para la losa de la viga de largo alcance de refuerzo de flexión
- Coincidencia de placa de fibra de carbono, adhesivo, dispositivos de anclaje asegura la coincidencia de sistema
- Los problemas se pueden resolver con sistema de placa CFRP pretensado
HM-20 FIBRA DE CARBONO | REFORZAMIENTO ESTRUCTURAL
HM-1.2T LAMINADOS FIBRA CARBONO | REFUERZO ESTRUCTURAL
HM-120CP ADHESIVO LÁMINAS CFRP
Systema postensado de placa de fibra de carbono.pdf
Sistema de fortalecimiento FRP pretensada (número de patente: ZL.2014.2.0115709.1) | |||
Placa de fibra de carbono pretensada | HM-1.2T | Grosor | 1.2mm |
Anchura | 50mm/100mm | ||
Longitud | 100m/rollo | ||
HM-1.4T | Grosor | 1.4mm | |
Anchura | 50mm/100mm | ||
Longitud | 100m/roll | ||
HM-2.0T | Grosor | 2.0mm | |
Anchura | 50mm/100mm | ||
Longitud | 100m/roll | ||
HM-3.0T | Grosor | 3.0mm | |
Anchura | 50mm/100mm | ||
Longitud | 100m/roll | ||
Parámetros de rendimiento del laminado de fibra de carbono pretensado | |
Resistencia a la tracción ( MPa) | ≥2800 |
Módulo de tracción（MPa) | ≥1.6×105 |
Elongación（%） | ≥1.6 |
Resistencia al cizallamiento interlaminar（MPa) | ≥50 |
Fuerza de tracción cohesiva con hormigón（MPa） | ≥2.5 (Daño de cohesión concreto) |
Fracción de volumen de fibra（%） | ≥65 |

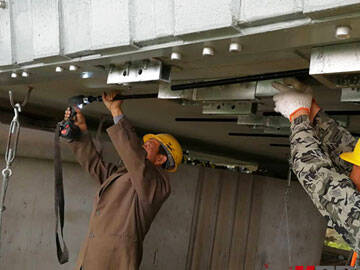

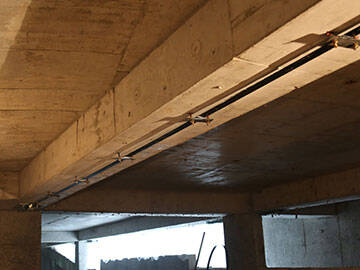

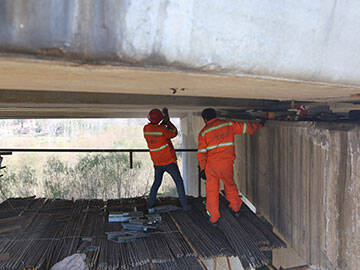

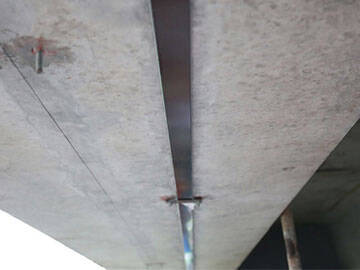

Instalación de laminado CFRP pretensado
1. ubicación y replanteo
2. Pulido
3. Taladro
4. Ranurado
5. reparación y nivelación
6. plantación de anclaje
7. instalación del cuadro delimitador
8. instalación del bloque de anclaje
9. fijación de laminado de fibra de carbono
10. fijación de sota y perno de anclaje de alta resistencia
11. estiramiento previo
12. aplicando resina epoxi
13. estiramiento formal
14. removiendo la varilla del hilo
15. fijación de tableta
16. protección del producto terminado
