LÁMINAS CFRP





Ventajas del Laminado de CFRP

- Resistencia a la corrosión, efecto a largo plazo de 50 años
- Bajo costo, rentable en comparación con otros métodos de retroadaptación
- Instalación fácil, bajo costo de instalación
- Periodo corto de construcción
- Peso ligero (grosor: 1.2mm, 1.4mm, 2.0mm, 3.0mm), sin influencia en la estructura original
- No requiere mantenimiento
- Alta resistencia a la tracción, valor de diseño: 2600MPa, valor medio: 3100MPa

Ventajas del Laminado de CFRP

- Resistencia a la corrosión, efecto a largo plazo de 50 años
- Bajo costo, rentable en comparación con otros métodos de retroadaptación
- Instalación fácil, bajo costo de instalación
- Periodo corto de construcción
- Peso ligero (grosor: 1.2mm, 1.4mm, 2.0mm, 3.0mm), sin influencia en la estructura original
- No requiere mantenimiento
- Alta resistencia a la tracción, valor de diseño: 2600MPa, valor medio: 3100MPa

Características Laminado CFRP

- Fácil de instalar
- Alta resistencia, alto módulo
- Ligero, fácil de instalar y usar, no se requiere equipo de maquinaria a gran escala
- Al aplicar la placa CFRP, el adhesivo no fluye, puede reducir la conservación del entorno circundante de la instalación
- La forma y el peso de los componentes no cambian después del fortalecimiento estructural
- El efecto de fortalecimiento de 1 capa de laminado CFRP es equivalente a 4-8 capas de tela CFRP
- Amigable con el medio ambiente
- Excepcional resistencia a la fatiga, resistente a los álcalis
- La inspección visual es fácil de llevar a cabo después de la construcción

Características Laminado CFRP

- Fácil de instalar
- Alta resistencia, alto módulo
- Ligero, fácil de instalar y usar, no se requiere equipo de maquinaria a gran escala
- Al aplicar la placa CFRP, el adhesivo no fluye, puede reducir la conservación del entorno circundante de la instalación
- La forma y el peso de los componentes no cambian después del fortalecimiento estructural
- El efecto de fortalecimiento de 1 capa de laminado CFRP es equivalente a 4-8 capas de tela CFRP
- Amigable con el medio ambiente
- Excepcional resistencia a la fatiga, resistente a los álcalis
- La inspección visual es fácil de llevar a cabo después de la construcción

Rango de Aplicación

- Aumento de carga:
- Daño a las partes estructurales:
- Cambio en las partes estructurales:
- Defectos de diseño o construcción:

Rango de Aplicación

- Aumento de carga:
- Daño a las partes estructurales:
- Cambio en las partes estructurales:
- Defectos de diseño o construcción:

Estructura

- Edificios
- Puentes
- Carretera, camino ferroviario
- Aeropuerto civil
- Muelles

Estructura

- Edificios
- Puentes
- Carretera, camino ferroviario
- Aeropuerto civil
- Muelles

Elementos

- Vigas
- Losas
- Paredes

Elementos

- Vigas
- Losas
- Paredes

Sustratos

- Sustrato de hormigón
- Sustrato de acero
- Substrato de mampostería
- Sustrato de madera

Sustratos

- Sustrato de hormigón
- Sustrato de acero
- Substrato de mampostería
- Sustrato de madera

Sistema de Epoxi Emparejado

Sistema adhesivo de fibra de carbono: adhesivo de placa de fibra de carbono HM-120CP

Sistema de Epoxi Emparejado

Sistema adhesivo de fibra de carbono: adhesivo de placa de fibra de carbono HM-120CP







Base

Polímero reforzado con fibra de carbono con una mezcla de resina epoxi

Duracion

Ilimitado (sin exposición a la luz solar directa)

Color

Laminado de fibra de carbono negro

Resistencia a la tracción

Valor medio

3100MPa

Valor de diseño

2600MPa

Módulo de elasticidad

Valor medio

165,000MPa

Valor de diseño

 160,000MPa

Elongación

1.7%

Grosor

1.2mm,1.4mm,2.0mm,3.0mm

Resistencia a la temperatura

>300°   F(>150℃)

Contenido volumétrico de fibra

>68%

Densidad

0.058 lbs./in 3 (1.6g/cm3)






HM-1.2T

HM-1.4T

HM-2.0T

HM-3.0T

Grosor(mm)

1.2

1.4

2.0

3.0

Longitud(m)

100

100

100

100

Anchura(mm)

50、100

50、100

50、100

50、100

Densidad(g/cm3)

1.6




Tratamiento de superficies



Mezclar adhesivo de placa de fibra de carbono

Mix carbon fiber plate adhesive.jpg

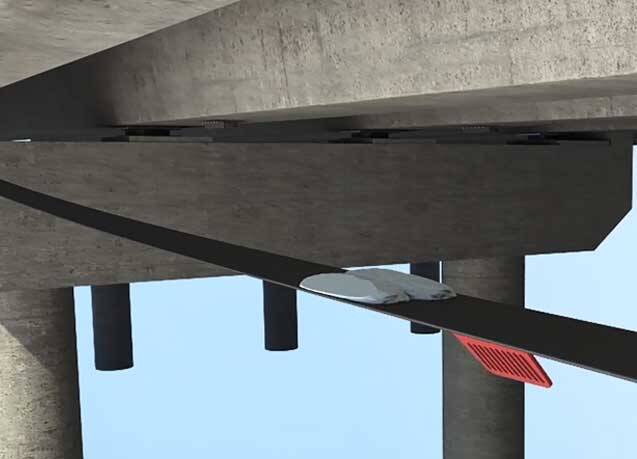

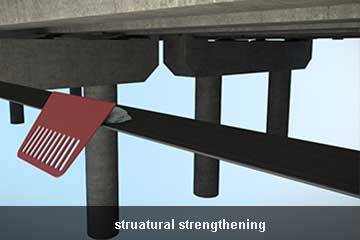

Aplicación de adhesivo de fibra de carbono a la tira de CFRP

Applying carbon fiber adhesive to CFRP strip.jpg


Pegue la placa CFRP en el concreto y presione con un rodillo de goma dura

Paste CFRP plate on the concrete and press with hard rubber roller.jpg


Retire el exceso de adhesivo y limpie la superficie del laminado CFRP

Remove the excess adhesive.jpg


Conservación
