Parte A (epoxi): 20 kg
Parte B (endurecedor): 10 kg
Relación de mezcla: Parte A: Parte B = 2: 1
Relación de consumo: 0.6-0.9 kg / m²
Tamaño del barril A: 30 * 30 * 37 cm
Tamaño del barril B: 25 * 25 * 29 cm
De baja viscosidad, buena impregnación, con cierta propiedad tixotrópica, utilizada para impregnar y pegar productos de fibra y superficie de componente reforzado, la función es empaparse completamente en productos de fibra y pegar productos de fibra de manera efectiva en la superficie del componente, para fortalecer y reforzar los componentes.
- Good compatibility with carbon fiber;
- Good compatibility with carbon fiber;
- HM-180C3P adhesivo impregnado de fibra de carbono utilizado como resina estructural en el sistema de fortalecimiento de fibra de carbono.
- HM-180C3P adhesivo impregnado de fibra de carbono utilizado como resina estructural en el sistema de fortalecimiento de fibra de carbono.
- El adhesivo de fibra de carbono debe almacenarse en un lugar fresco y seco, el período de almacenamiento es de 12 meses. Si el período de almacenamiento excede los 12 meses, el producto debe ser probado, si las propiedades físicas y mecánicas cumplen con los requisitos estándar, aún puede continuar usándolo.
- El adhesivo de fibra de carbono debe almacenarse en un lugar fresco y seco, el período de almacenamiento es de 12 meses. Si el período de almacenamiento excede los 12 meses, el producto debe ser probado, si las propiedades físicas y mecánicas cumplen con los requisitos estándar, aún puede continuar usándolo.
- Prepárese para usar inmediatamente, consumir en el período aplicable
- Prepárese para usar inmediatamente, consumir en el período aplicable
Características de la Resina Epoxi
- Strong penetration, can well infiltrate into the concrete surface;
- Aging, water resistance and chemical corrosion resistance, excellent performance;
- The adhesive layer has excellent physical mechanical properties after curing, strong toughness and a certain degree of elasticity.
Características de la Resina Epoxi
- Strong penetration, can well infiltrate into the concrete surface;
- Aging, water resistance and chemical corrosion resistance, excellent performance;
- The adhesive layer has excellent physical mechanical properties after curing, strong toughness and a certain degree of elasticity.
Rango de Aplicación
- Reforzar el sustrato de hormigón después de cincelado;
- Con el fin de mejorar la eficiencia de trabajo de la fibra de carbono con concreto, se pueden cerrar los pequeños orificios del sustrato de concreto.
- Este producto es un adhesivo de fibra epoxi de alto rendimiento, se puede utilizar para la unión efectiva por penetración entre muchos materiales de sustrato, como concreto, material de acero, cerámica, piedra, componentes de madera y muchos tejidos de fibra como fibra de carbono, fibra de vidrio, fibra de basalto fibra de aramida.
- Se utiliza principalmente para el fortalecimiento y refuerzo de edificios.
Rango de Aplicación
- Reforzar el sustrato de hormigón después de cincelado;
- Con el fin de mejorar la eficiencia de trabajo de la fibra de carbono con concreto, se pueden cerrar los pequeños orificios del sustrato de concreto.
- Este producto es un adhesivo de fibra epoxi de alto rendimiento, se puede utilizar para la unión efectiva por penetración entre muchos materiales de sustrato, como concreto, material de acero, cerámica, piedra, componentes de madera y muchos tejidos de fibra como fibra de carbono, fibra de vidrio, fibra de basalto fibra de aramida.
- Se utiliza principalmente para el fortalecimiento y refuerzo de edificios.
Transporte y Almacenamiento
- Este producto no es tóxico, pertenece a mercancías no peligrosas, transporte como mercancía, transporte como producto químico de construcción en general.
Transporte y Almacenamiento
- Este producto no es tóxico, pertenece a mercancías no peligrosas, transporte como mercancía, transporte como producto químico de construcción en general.
Puntos de Atención
- Si el componente de embalaje del adhesivo A y B no se agotó, la tapa debe cubrirse respectivamente, el adhesivo no debe exponerse a la atmósfera a largo plazo
- El entorno de la construcción debe mantenerse ventilado durante la construcción de la imprimación, deben prohibirse las llamas abiertas, los trabajadores de la construcción deben tomar medidas productivas
- La imprimación de fibra de carbono se almacenó en un recipiente cerrado, se mantuvo en un ambiente fresco, se debe evitar la luz solar y las altas temperaturas
- Si se ingiere o salpica accidentalmente en los ojos, solicite atención médica de inmediato.
Puntos de Atención
- Si el componente de embalaje del adhesivo A y B no se agotó, la tapa debe cubrirse respectivamente, el adhesivo no debe exponerse a la atmósfera a largo plazo
- El entorno de la construcción debe mantenerse ventilado durante la construcción de la imprimación, deben prohibirse las llamas abiertas, los trabajadores de la construcción deben tomar medidas productivas
- La imprimación de fibra de carbono se almacenó en un recipiente cerrado, se mantuvo en un ambiente fresco, se debe evitar la luz solar y las altas temperaturas
- Si se ingiere o salpica accidentalmente en los ojos, solicite atención médica de inmediato.
HM-20 FIBRA DE CARBONO | REFORZAMIENTO ESTRUCTURAL
HM-180 IMPRIMACIÓN
HM-180CE ADHESIVO DE NIVELACIÓN
HM-180C3P ADHESIVO FIBRA CARBONO
HM-1.2T LAMINADOS FIBRA CARBONO | REFUERZO ESTRUCTURAL
HM-120CP ADHESIVO LÁMINAS CFRP
HM-180C3P Epoxico de fibra de carbono.pdf
Parámetros técnicos | |||
Apariencia | Componente A: líquido viscoso | Vida útil (min) | ≥60 |
Componente B: líquido viscoso | Temperatura de operación℃ | 5～40 | |
Dedo toque seco tiempo(25℃, h) | 1～2 | ||
Las propiedades básicas tras el curado de fibra de carbono pegado. | |||
Valor estándar de la resistencia a la tracción (Mpa) | ≥38 | Elongación máxima (%) | ≥1.5 |
Modulos elasticos (Mpa) | ≥2400 | Relación de mezcla | A:B=2:1 |
Elongación | ≥1.5% | Índice tixotrópico | ≥3.0 |
Contenido de materia no volátil. | ≥99% | Temperatura de distorsión | ≥65℃ |
Resistencia a la tracción acero-acero | ≥40Mpa | Acero - Acero T Longitud de pelado de impacto | ≤20mm |
Rendimiento a largo plazo | Capacidad de resistencia al envejecimiento húmedo y por calor. | En comparación con los resultados a corto plazo a temperatura ambiente, la tasa de disminución de la resistencia al corte:≤12% | |
Resistencia al envejecimiento térmico | Comparado con los resultados a corto plazo a la misma temperatura 10min, la tasa de disminución de la resistencia al corte: ≤5% | ||
Capacidad de resistencia a la congelación y descongelación | En comparación con la temperatura ambiente, los resultados a corto plazo, la tasa de disminución de la resistencia al corte no es mayor que 5% | ||
Capacidad de resistencia al estrés por fatiga | Después de 2×106 veces la carga de fatiga sinusoidal continua, la muestra no se destruye | ||
Resistencia al estrés durante mucho tiempo. | Los especímenes de cizalla extensible de acero y acero no se destruyen, y el valor de deformación por arrastre es menor que 0.4 mm | ||
Resistencia a la corrosión media | Resistencia al efecto de niebla salina | En comparación con el grupo de control, la tasa de disminución de la fuerza: ≤5%, y no tendrán grietas ni se desharán | |
Capacidad de resistencia media alcalina | En comparación con el grupo de control, la resistencia no disminuye y, a medida que se daña el concreto, no debe tener grietas ni desprenderse | ||
Capacidad de resistencia al medio ácido | Daño concreto, y no deberá tener grietas o desgomado | ||

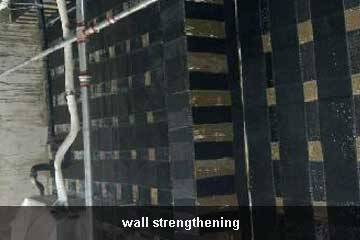

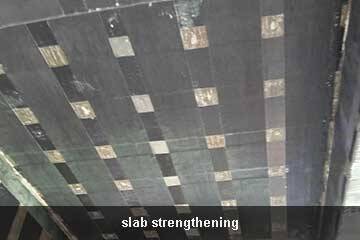

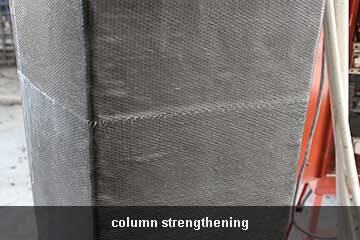

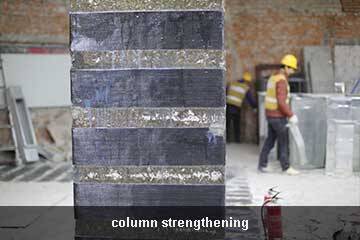

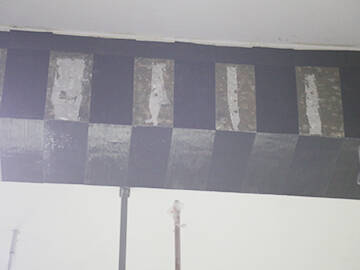

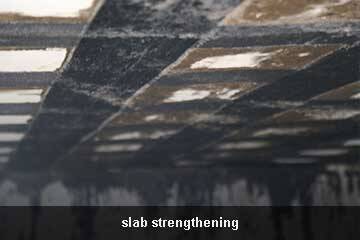

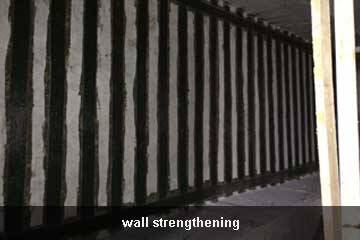

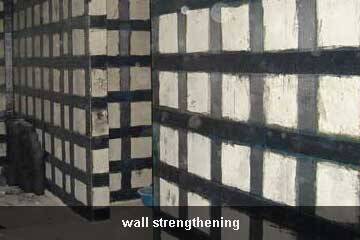

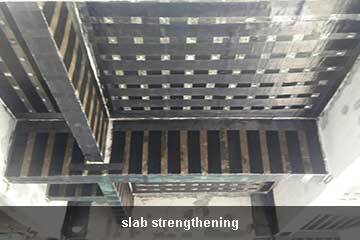

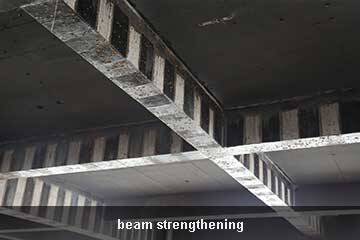

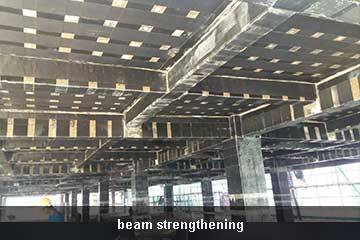

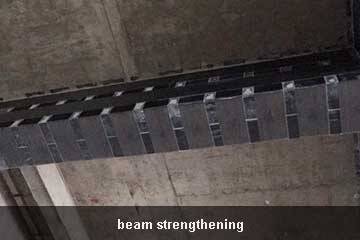

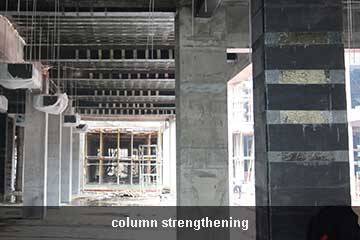

Polímero reforzado con fibra de carbono (tejido / envoltura / lámina de CFRP) para el refuerzo estructural de columnas, vigas, losas, paredes
>>El tratamiento de la superficie de hormigón
La capa cosmética, el aceite, la suciedad, etc. de la superficie de concreto deben cincelarse y luego frotarse con una capa superficial de 1 ~ 2 mm de espesor con la
amoladora angular, los componentes de hormigón deben manejarse biselando en la esquina, el polvo se sopló con aire comprimido después de la
finalización del pulido, y finalmente la superficie fue limpiada con un paño de algodón humedecido en acetona y mantenido seco para su uso. Si el concreto
necesario para fortalecer las grietas existentes, primero elija HM-120M adhesivo de perfusión o HM-120L verter adhesivo de grietas para perfundir de acuerdo
al tamaño de la grieta, y luego fortalecer.
>>Construcción de la imprimación
Cuando se construyó, dos componentes de la imprimación A y B se pesaron de acuerdo con la proporción estipulada de preparar pegamento, y
vertido en un recipiente limpio y agitado hasta la uniformidad (cuando se mezcla, mejor mezcle en la misma dirección para evitar que se forme el aire,
burbujas de aire.) Se usó cepillo o cepillo de rodillo para cepillar uniformemente en la superficie del concreto, después de secar la capa superficial del adhesivo, debe ser
cepillado varias veces dependiendo de las circunstancias particulares, pero el espesor del recubrimiento no excedió 0.4 mm, y debería
No se pierda para cepillarse, o tener flujo o burbujas, esperando que se cure el pegamento (el tiempo de curado dependió de la temperatura del sitio,
era apropiado cuando el dedo se sentía seco, generalmente no menos de 2 horas), luego se procedió con el siguiente proceso. El pegamento preparado
cada vez debe usarse una vez durante el período aplicable del pegamento.
>>Construcción de nivelación
Los poros y defectos en la superficie del concreto se rellenaron con adhesivo de nivelación. Cuando el área de la depresión existía, la nivelación preparada
el adhesivo se usó para reparar y rellenar a través de la incrustación y raspado del raspador, la diferencia de altitud emergente de posición como la
la junta de las plantillas debe rellenarse con un adhesivo de nivelación que intente minimizar la diferencia de altura. El tratamiento de corner fue eso
fue reparado para suavizar el arco a través del adhesivo de nivelación, su radio no era más de 20 mm. Después del adhesivo de nivelación curado (curado
el tiempo dependía de la temperatura del sitio, era apropiado cuando el dedo se sentía seco, generalmente no menos de 2 horas), el siguiente proceso
debe continuarse más.
>>Pasta de tela de fibra de carbono
El adhesivo impregnado con fibra de carbono se unió al área pegada de manera uniforme, el sitio de la esquina estaba más manchado apropiadamente. Pegar después
Al arrastrar la tela de fibra de carbono ajustada y la alineación, use un raspador de plástico o un rodillo (un rodillo de pintura que eliminó la vellosidad del exterior) para rodar
repetidamente en la misma dirección, hasta que el compuesto de cola exuda. Y luego unte el adhesivo impregnado en la superficie exterior
de la tela de fibra de carbono de manera uniforme, y ruede repetidamente, 50 para que el adhesivo impregnado pueda sumergir la tela de fibra de carbono de dos maneras:
si es multi-pasta, hasta que tus dedos se toquen secos, la siguiente capa de pasta puede ser principiante. Si la tela de fibra de carbono necesita superposición, la destancia de conectación debe ser más de 100mm.
>>Curado y conservación
Evite la lluvia o la humedad alta 24 horas después de la finalización de la construcción, y preste atención a la protección contra un obstáculo objeto duro
en la superficie de la construcción. Cuando la temperatura promedio del aire es de 25 ℃, el tiempo de curado no es inferior a 3 días; cuando
la temperatura promedio del aire es de 10 ℃, el tiempo de curado no es inferior a 7 días.
Idioma: Español
