Las diferencias principales entre las placas de fibra de carbono y la tela de fibra de carbono se encuentran en su "forma, rigidez y adaptabilidad de construcción". Esencialmente, son diferentes productos moldeados del mismo material (fibra de carbono) diseñados para satisfacer diferentes necesidades de refuerzo.

I. Diferencias físicas y morfológicas

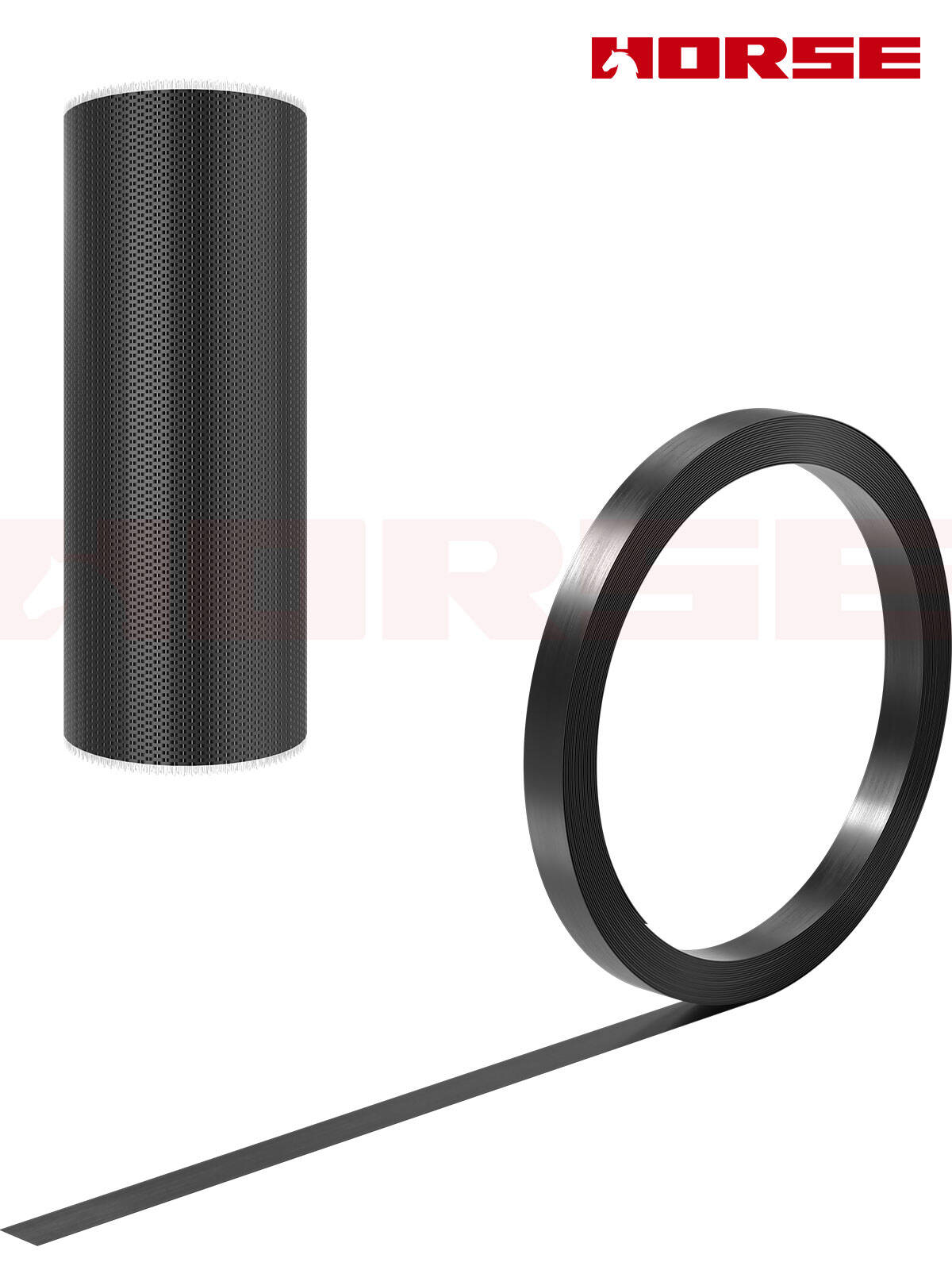

Placa de fibra de carbono: un material de lámina rígida formado presionando filamentos de fibra de carbono y resina juntos. Tiene un grosor de 1,0-3,0mm (especificación estándar nacional), un ancho de 20-150mm, una forma fija, alta rigidez y no se puede doblar.

Hoja de la fibra de carbono: Una tela flexible tejida de los filamentos de la fibra de carbono. Tiene un espesor de 0.111-0.666mm (dependiendo del número de capas), un ancho de 100-1500mm, y se puede plegar, doblar y conformar a superficies curvas complejas.

II. Diferencias en construcción e instalación

Dificultad de construcción: las placas de fibra de carbono requieren un corte y posicionamiento precisos, confiando en la asistencia mecánica para la instalación (como la fijación de pernos y el apriete de la tira de presión), y tienen altos requisitos para la planitud del sustrato (error ≤ 3mm); la lámina de carbono se puede pegar directamente a mano, con corte flexible, Y desigualdades menores del sustrato pueden llenarse con adhesivo.

Método de empalme: el empalme de placas de fibra de carbono requiere juntas especiales (como placas de acero superpuestas, juntas de espiga), con una pérdida de resistencia al empalme ≤ 10%; la lámina de carbono puede superponerse directamente (longitud de superposición ≥ 100mm), fácil de operar y sin pérdida significativa de resistencia.

Eficiencia de construcción: las placas de fibra de carbono son más rápidas para componentes planos de gran área (como vigas principales de puente) (área única grande, sin necesidad de pegar individual); la lámina de carbono es más eficiente para componentes complejos (como columnas irregulares, vigas curvas) (fuerte adhesión, no hay necesidad de hojas irregulares hechas a medida).

III. Diferencias en los escenarios aplicables (la diferencia más importante)

Las placas de fibra de carbono son adecuadas para:

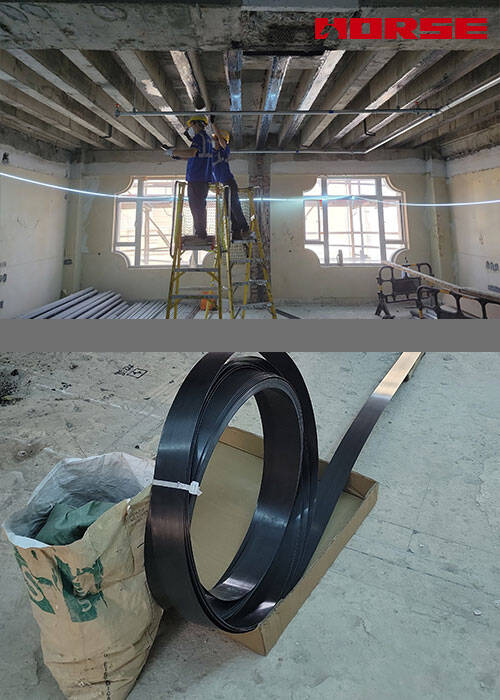

• Reforzar componentes pesados (como vigas principales de puente y vigas pesadas en plantas industriales), lo que requiere un aumento significativo en la resistencia a la flexión y al corte.

• Control de deformación estructural (como losas de piso de gran envergadura y puentes con deflexión excesiva), confiando en una alta rigidez para suprimir la deformación.

• Entornos a gran altitud y al aire libre (como puentes y torres de enfriamiento), donde las estructuras rígidas ofrecen una mayor resistencia al viento y a las vibraciones.

Tejido de fibra de carbono es adecuado para los siguientes escenarios:

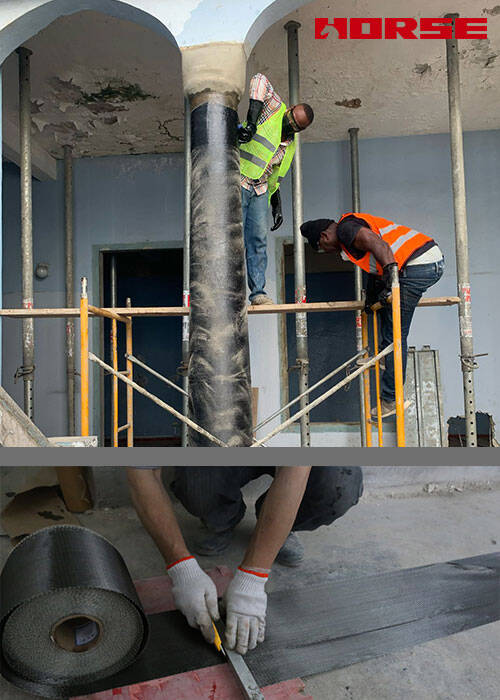

• Componentes de forma compleja (como columnas irregulares, tuberías y paredes curvas), el tejido flexible se puede aplicar en todas las direcciones.

• El refuerzo local (como grietas en los extremos de las vigas o esquinas de las columnas dañadas) se puede cortar al tamaño necesario, evitando el desperdicio de material.

• Los espacios pequeños y las áreas estrechas (como sótanos y salas de equipos) no requieren equipos grandes y se pueden construir manualmente.

• La reparación de pequeñas deficiencias o grietas de soporte de carga (como losas de pisos residenciales y vigas secundarias) es conveniente y rentable.

IV. Diferencias de costo y mantenimiento

Costo: para el mismo efecto de refuerzo, las placas de fibra de carbono cuestan 20%-40% más que la tela de fibra de carbono (debido a procesos de formación de placas más complejos), pero los costos de mano de obra de construcción son 10%-20% más bajos. Para proyectos de área grande, las placas de fibra de carbono ofrecen un mejor costo general, mientras que la tela de fibra de carbono es más económica para el refuerzo localizado de área pequeña.

Mantenimiento: Ambas son resistentes a la corrosión y libres de mantenimiento (vida útil de 30 a 50 años), pero las placas de fibra de carbono, debido a su alta rigidez, son propensas a agrietarse si la capa base se asienta de manera desigual. La tela de fibra de carbono, con su alta flexibilidad, se adapta mejor a las deformaciones estructurales menores y tiene un menor riesgo de desprendimiento posterior.
