El envejecimiento de la infraestructura de los puentes en todo el mundo requiere técnicas de fortalecimiento innovadoras y eficientes para mejorar su capacidad de carga y extender su vida útil. Entre las soluciones emergentes, el sistema CFRP Post Tension ha ganado una atención significativa como un método de vanguardia para reforzar puentes de concreto. Esta avanzada tecnología combina la alta resistencia a la tracción del CFRP con los beneficios del pretensado, ofreciendo una alternativa ligera, duradera y resistente a la corrosión al refuerzo de acero tradicional.

Desafíos en el fortalecimiento de puentes convencionales

Los métodos tradicionales para fortalecer puentes de concreto, como la unión externa de placas de acero o el revestimiento de concreto, presentan varias limitaciones:

La susceptibilidad a la corrosión del acero conduce a problemas de durabilidad a largo plazo.

El peso pesado aumenta la carga muerta, lo que requiere soporte estructural adicional.

La instalación intensiva en mano de obra da como resultado un tiempo de construcción prolongado e interrupciones del tráfico.

Estos desafíos han impulsado el desarrollo de materiales compuestos avanzados como el CFRP, que ofrecen propiedades mecánicas superiores y resistencia a la degradación ambiental.

¿Qué es el sistema CFRP Post Tensión?

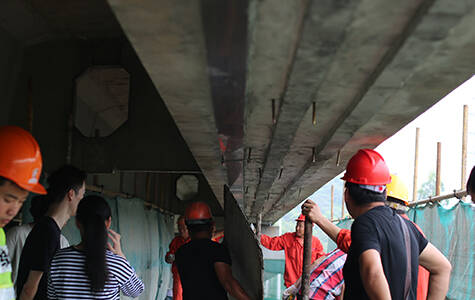

El sistema Post Tension CFRP es una técnica avanzada de fortalecimiento estructural en la que las placas de polímero reforzado con fibra de carbono (CFRP) de alta resistencia se tensan (pretensado) y se unen a las zonas de tensión de las vigas de puentes de hormigón. Este método mejora la capacidad de carga del puente mediante la introducción de tensiones de compresión que contrarrestan las tensiones de tracción, reduciendo así la formación de grietas y mejorando el rendimiento estructural.

Componentes clave:

Placas del CFRP:

Tiras de fibra de carbono ligeras y de alta resistencia a la tracción (generalmente de 1,2 a 1,4mm de espesor).

Composición material: Fibras de carbono de alta resistencia integradas en matriz de la resina de epoxy

Resistencia a la tracción: ≥ 2800 MPa (en comparación con 400-500 MPa para el refuerzo de acero típico)

Módulo elástico: ≥ 165 GPa

Opciones de espesor: 1,2mm, 1,4mm y 2,0mm de espesor estándar

Opciones de ancho: 50mm, 100mm y 150mm de ancho estándar

Densidad: 1,6g/cm³ (aproximadamente 1/5 del peso de placas de acero equivalentes)

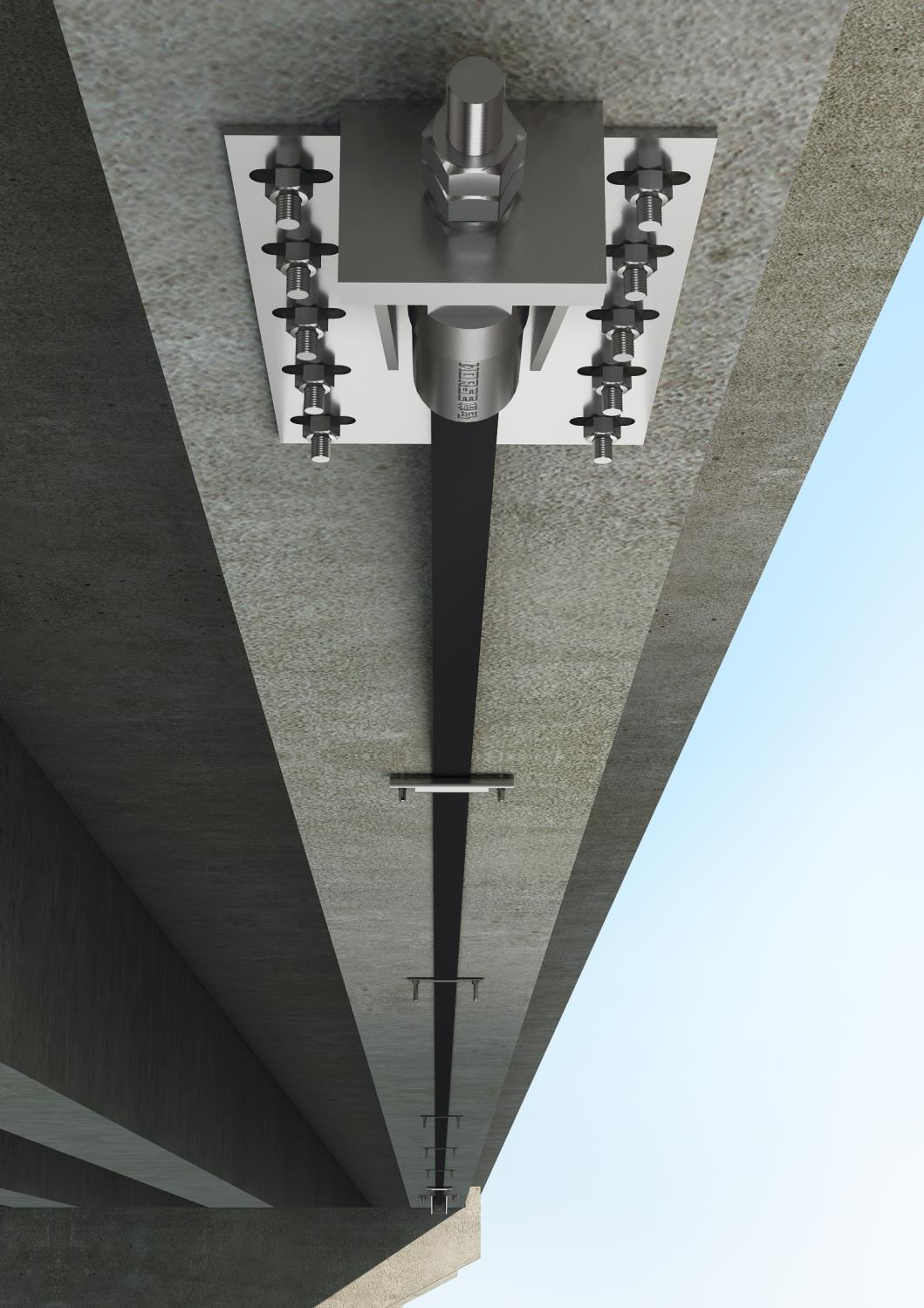

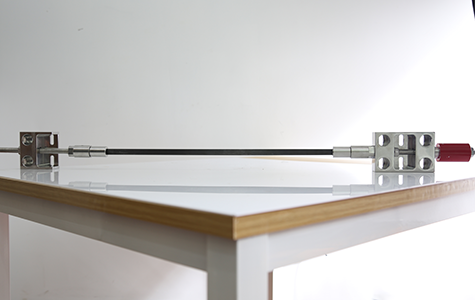

Anclas de pretensado:

Sistemas mecánicos o adhesivos que aplican y mantienen la tensión.

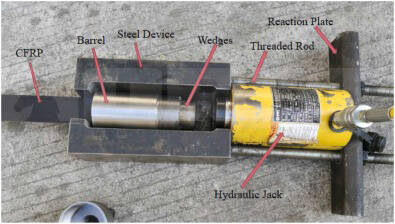

Anclajes tensores: Gatos hidráulicos capaces de aplicar hasta 600 kN de fuerza de pretensado

Anclajes permanentes: Componentes de acero de aleación resistentes a la corrosión con capacidad de carga que coincide con la resistencia de CFRP

Elementos de transferencia de carga: Dispositivos de sujeción especialmente diseñados para garantizar una distribución uniforme de la tensión

Adhesivo estructural:

Resina epoxi de alto rendimiento para la unión de CFRP al hormigón.

Adhesivo epoxi de dos componentes con estas propiedades clave:

Resistencia a la tracción: ≥ 30 MPa

Resistencia al corte: ≥ 18 MPa

Alargamiento a la rotura: ≥ 1,5%

Rango de temperatura de funcionamiento: -40 °C a + 80 °C

¿Por qué este método es superior a las técnicas tradicionales?

Limitaciones de los métodos convencionales de fortalecimiento

Ventajas del sistema de placa CFRP de tensión posterior

Mayor resistencia y rigidez: el CFRP tiene una resistencia a la tracción 5-10 veces mayor que el acero a una fracción del peso.
Resistencia a la corrosión-A diferencia del acero, el CFRP no se oxida, lo que reduce los costos de mantenimiento a largo plazo.
Adición de peso mínimo: no aumenta significativamente la carga muerta del puente.
Efecto de pretensado: contrarresta activamente las tensiones de tracción, retrasando la formación de grietas.

Instalación rápida: se puede aplicar con una interrupción de tráfico mínima.
Larga vida útil-CFRP tiene una excelente resistencia a la fatiga, lo que garantiza la durabilidad bajo cargas cíclicas.

Ventajas de rendimiento y ventajas técnicas

Métricas de rendimiento estructural

Características de durabilidad a largo plazo

Resistencia a la corrosión: Pérdida de corrosión cero sobre vida de servicio del año 100 +

Comportamiento de fluencia: <0.5% de tensión bajo carga sostenida después de 50 años

Resistencia ambiental: recubrimiento estable a los rayos UV mantiene una resistencia del 95% después de 30 años de exposición

Rendimiento de fuego: clasificación de fuego de 2 horas con opción de recubrimiento intumescente

Desarrollos futuros y direcciones de investigación

Laminados inteligentes de CFRP: integración de sensores de fibra óptica para la monitorización de la salud estructural en tiempo real

Instalación automatizada: sistemas de aplicación robóticos para mejorar la precisión y la velocidad
