Refuerzo Sísmico de Losa de Hospital
Placa de Fibra de Carbono
La evaluación estructural de las losas existentes reveló capacidad portante insuficiente y reserva de flexión inadecuada, incumpliendo los requisitos actuales de la normativa sísmica; en consecuencia, las losas fueron reforzadas mediante placas de fibra de carbono adheridas externamente.
Información del Proyecto
| Atributo | Detalles |
|---|---|
| Nombre del Proyecto | Hospital Maritza Campos - Rehabilitación Estructural |
| Ubicación | Perú |
| Tipo de Estructura | Edificio hospitalicio de hormigón armado |
| Área Reforzada | Losas del Bloque A y B |
| Fecha de Finalización | 2026 |
| Contratista Local | RAYCO (Perú) |
| Proveedor de Materiales | Horse Construction |
Principales Deficiencias Estructurales
Capacidad de flexión insuficiente en ambas direcciones principales bajo combinaciones de carga sísmica
Deficiencia de refuerzo para momento negativo en las zonas de apoyo ante inversión de momento durante eventos sísmicos
Acción bidireccional de la losa inadecuada para redistribución de cargas bajo desplazamientos laterales
Solución de Refuerzo: Sistema de Placa de Fibra de Carbono
Normas de Diseño
NTE E.030: Norma Técnica de Edificación de Diseño Sismorresistente del Perú
NTE E.060: Norma Técnica de Edificación de Diseño de Hormigón Armado del Perú
ACI 440.2R-17: Guía para el Diseño y Construcción de Sistemas de FRP Adheridos Externamente
ASTM D7565: Método Normalizado para Determinar las Propiedades de Tracción de Compuestos de Matriz Polimérica Reforzada con Fibra
| Componente | Especificación |
|---|---|
| Tipo de Placa de Fibra de Carbono | Placas unidireccionales de fibra de carbono pultruida |
| Orientación de la fibra | 0° (longitudinal) en cada placa |
| Dimensiones de la placa | 50mm de ancho × 1,2mm de espesor |
| Resistencia a la tracción | ≥ 2.400 MPa |
| Módulo de elasticidad | ≥ 160 GPa |
| Adhesivo estructural | Epoxi HM-120CP |
El sistema de refuerzo con placa de fibra de carbono logró mejorar exitosamente la losa del hospital para cumplir con los requisitos de Ocupación Inmediata de la NTE E.030. La instalación fue ejecutada por el contratista local RAYCO utilizando materiales de Horse Construction, demostrando una colaboración internacional efectiva en proyectos de rehabilitación sísmica. La solución de bajo peso aportó un aumento significativo de la capacidad estructural manteniendo la continuidad operativa completa del hospital durante la ejecución de la obra.

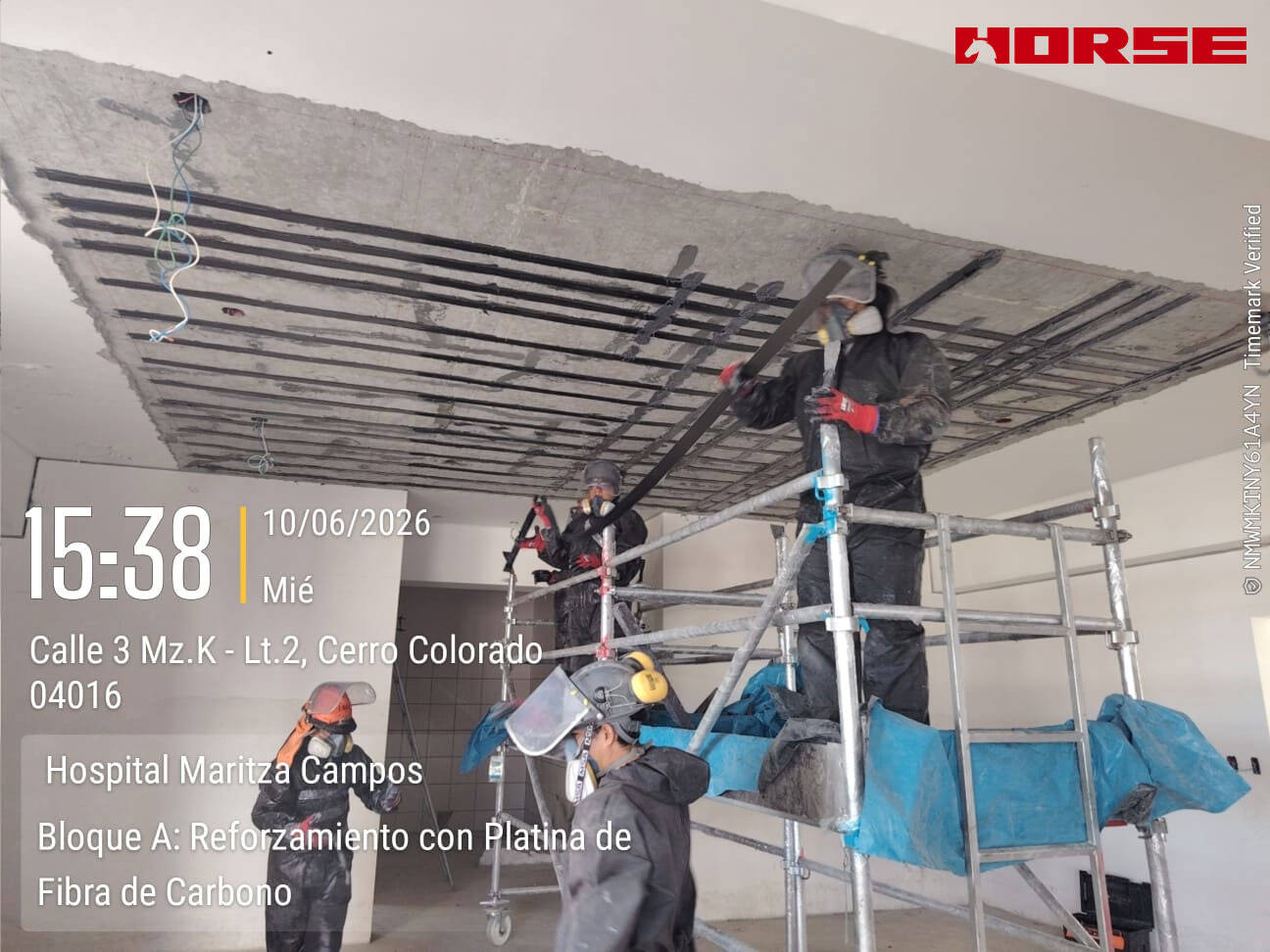

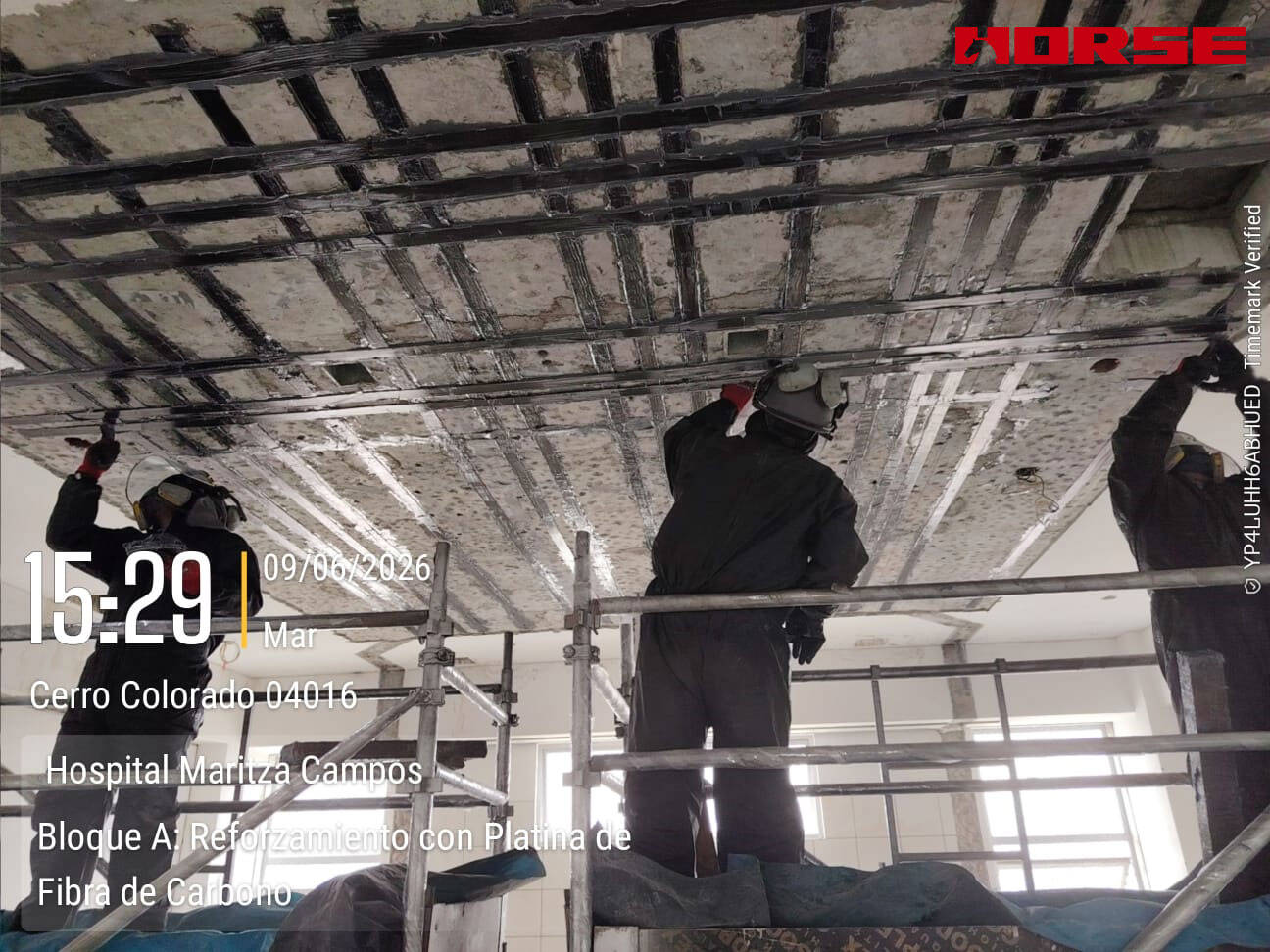

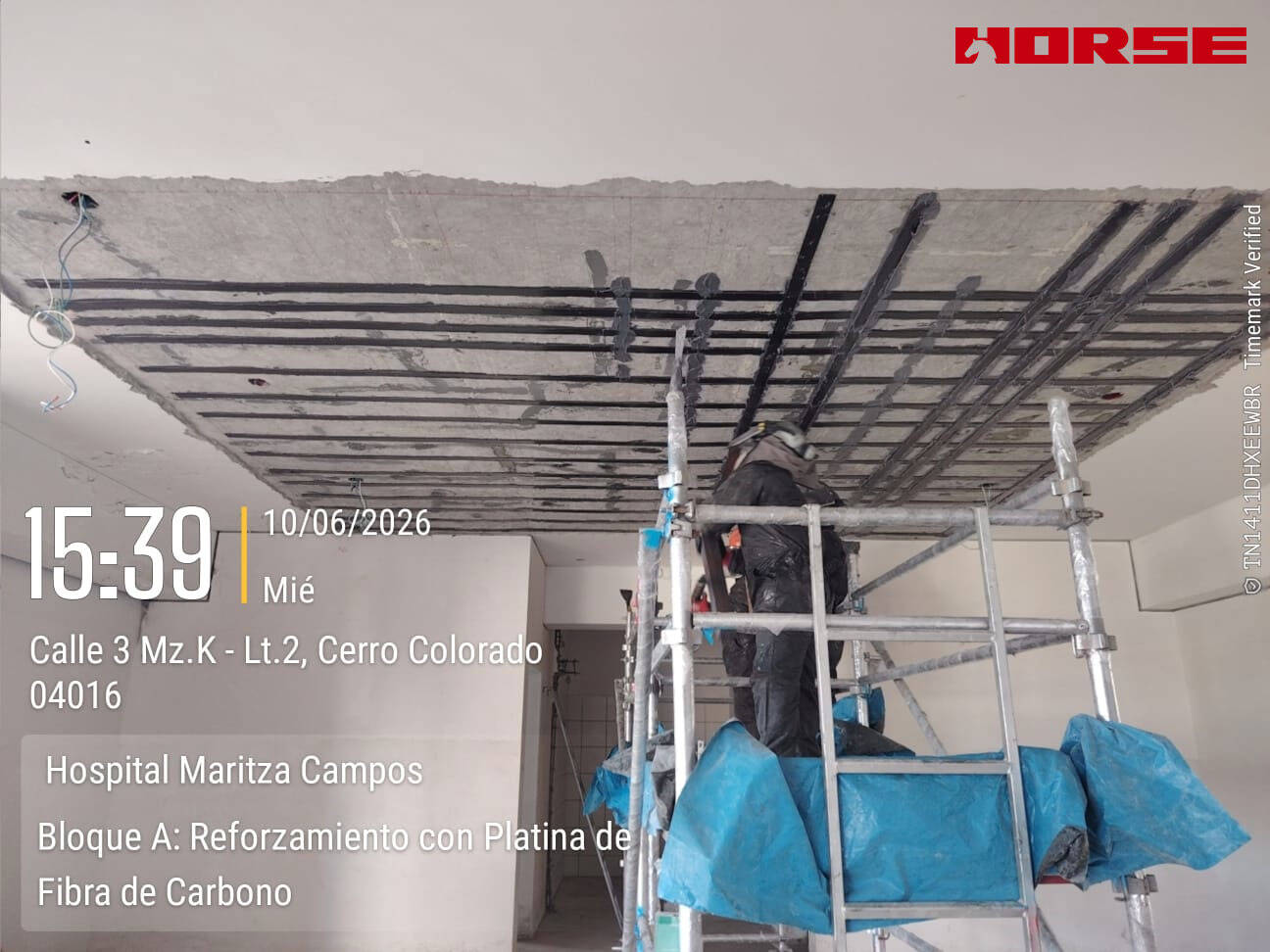

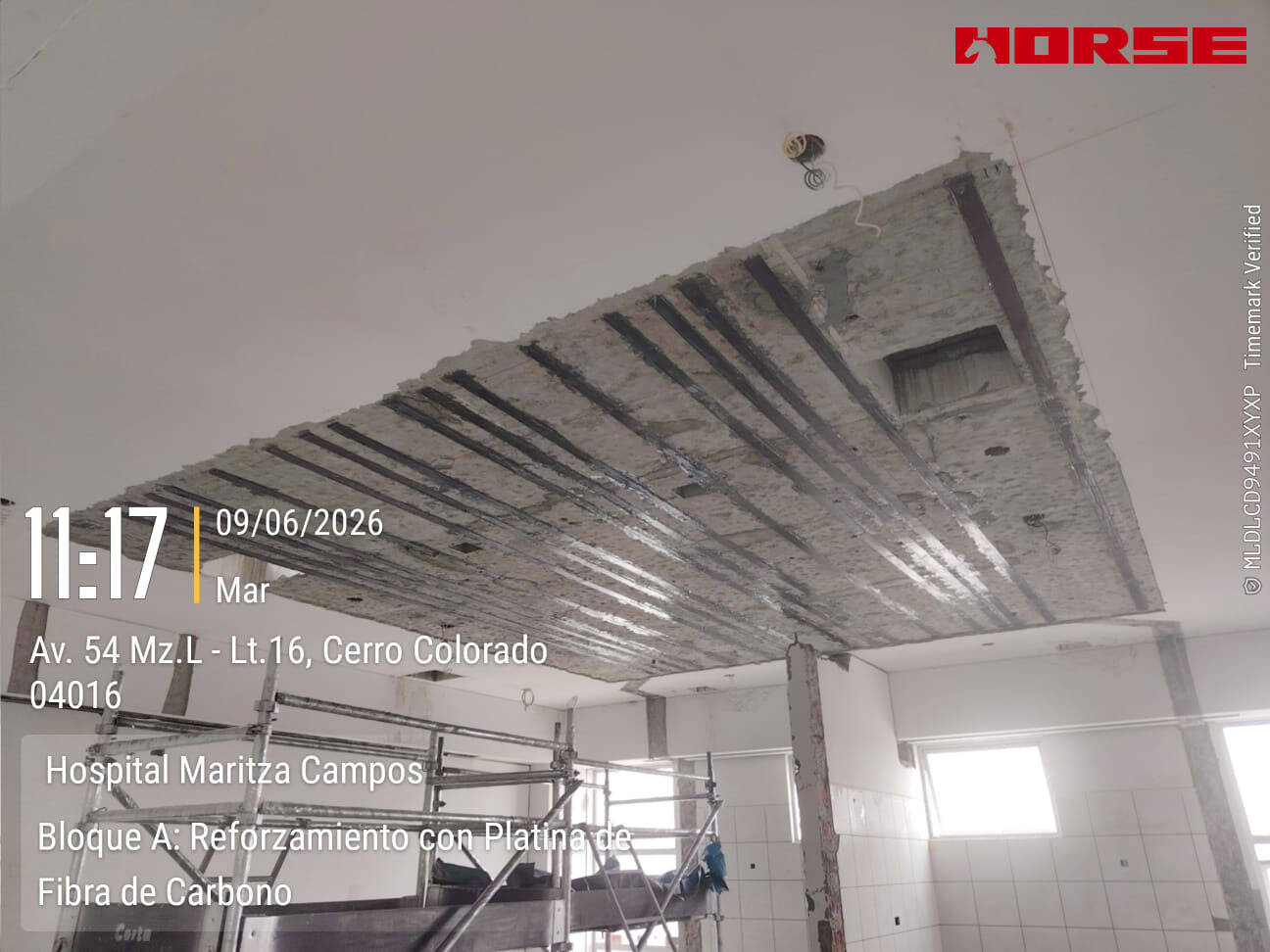

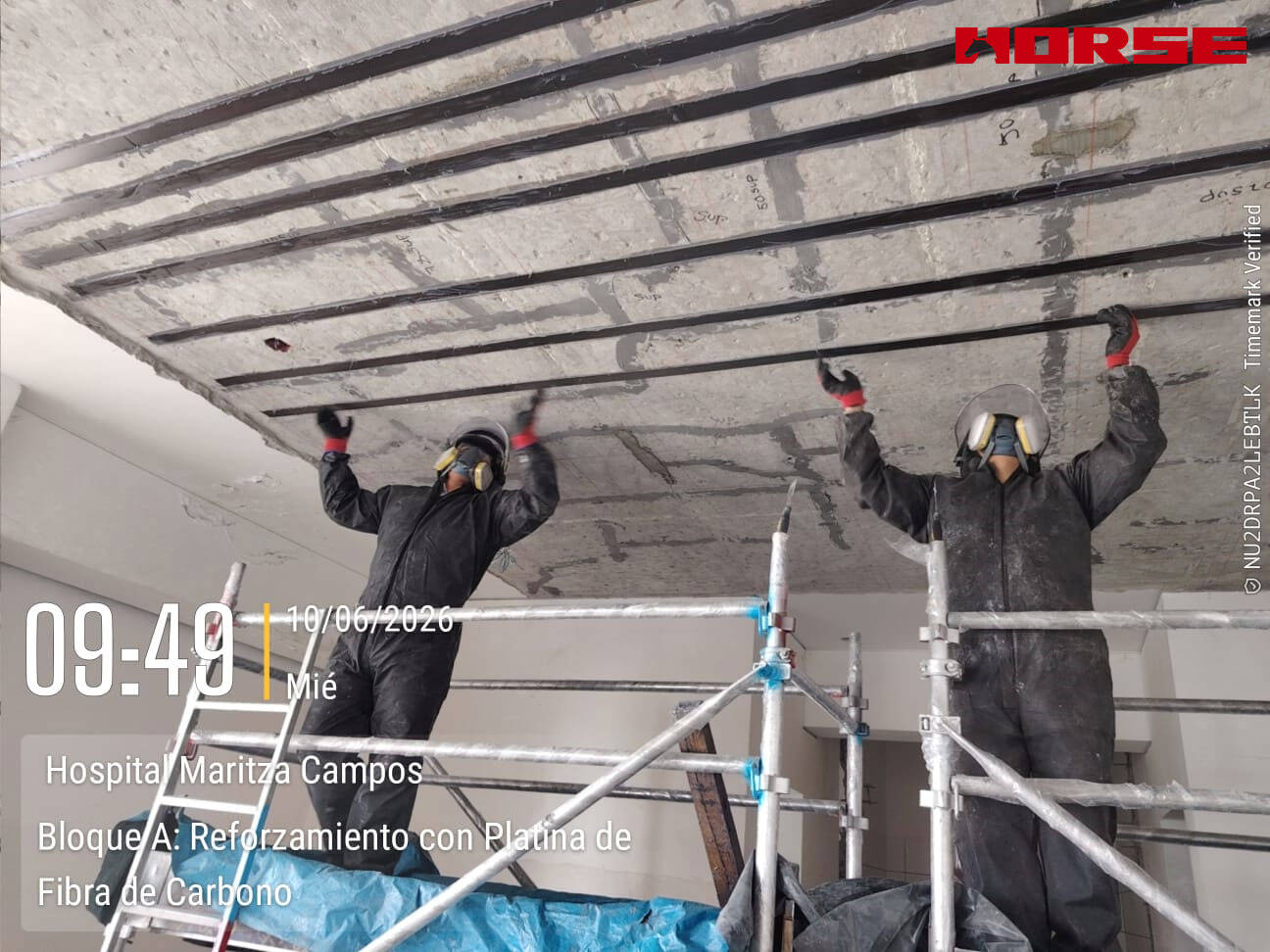

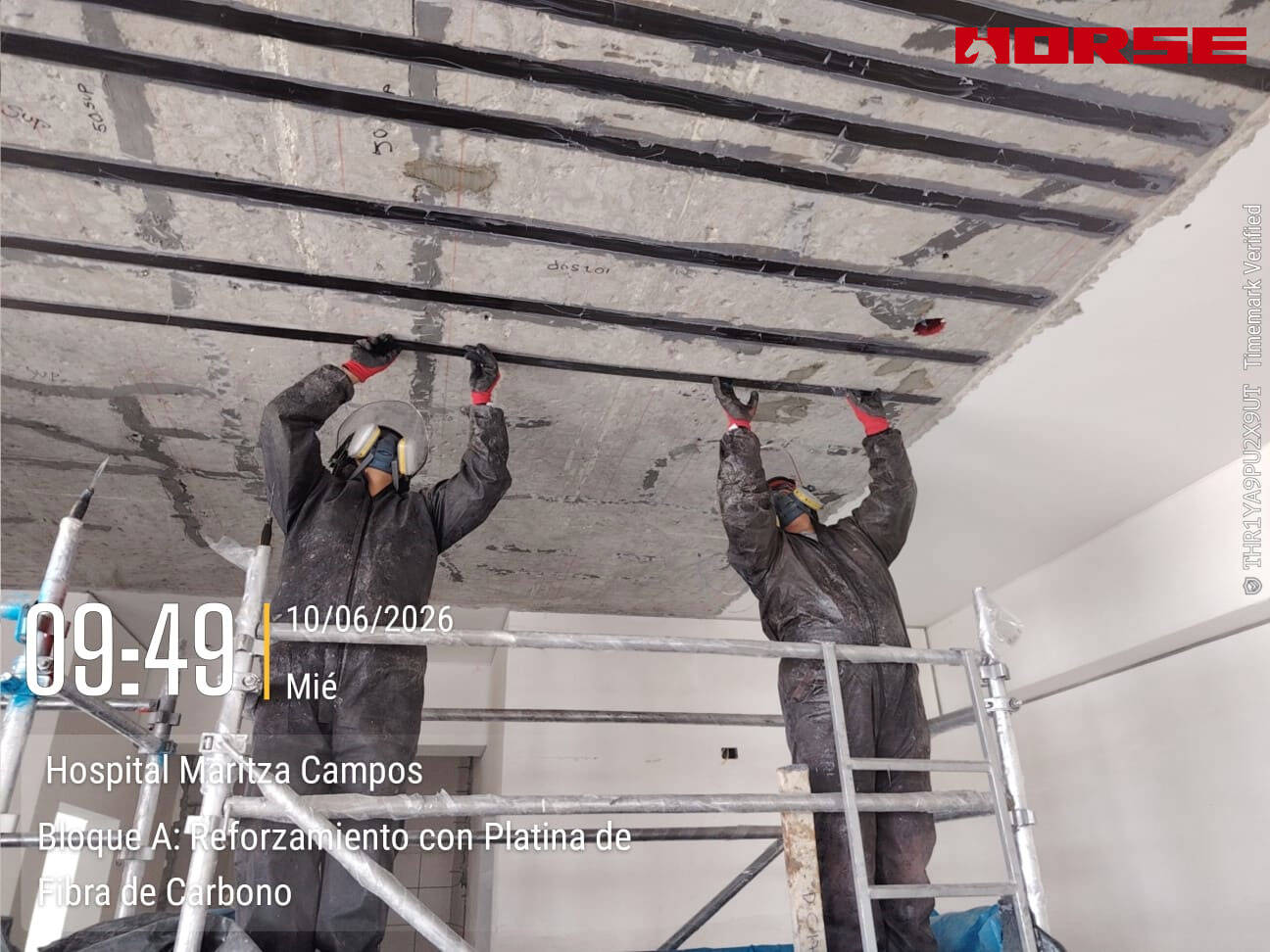

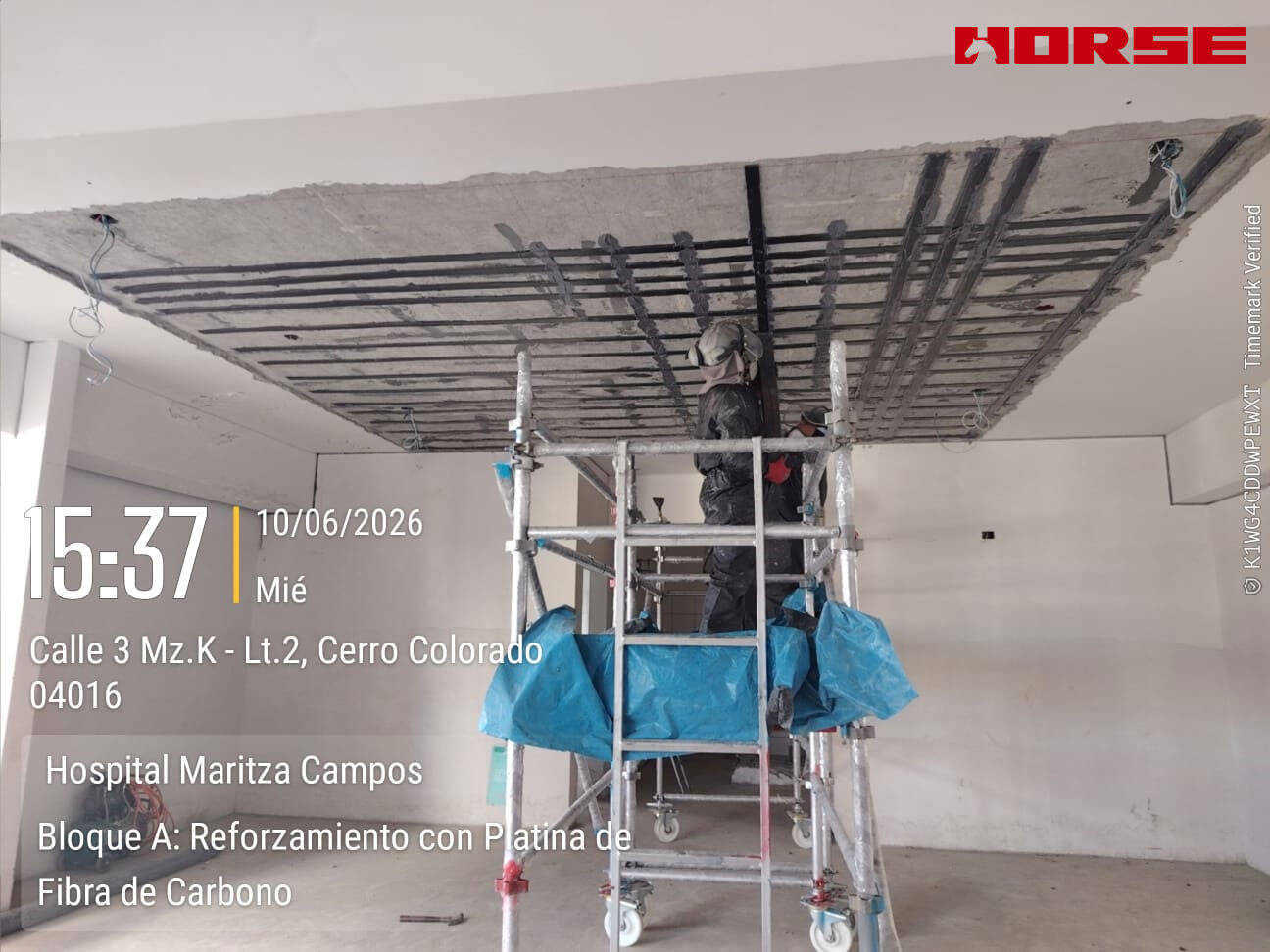

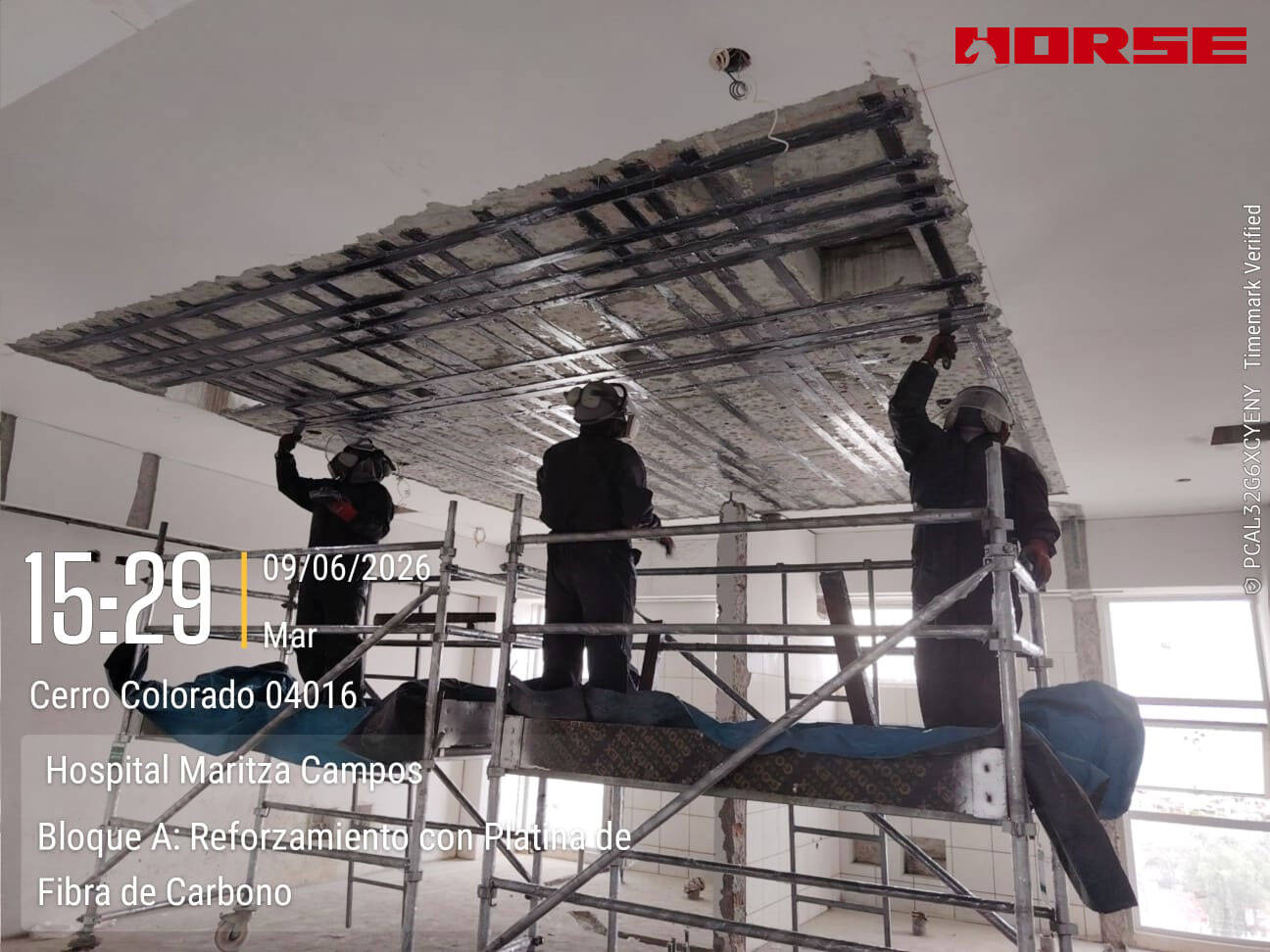

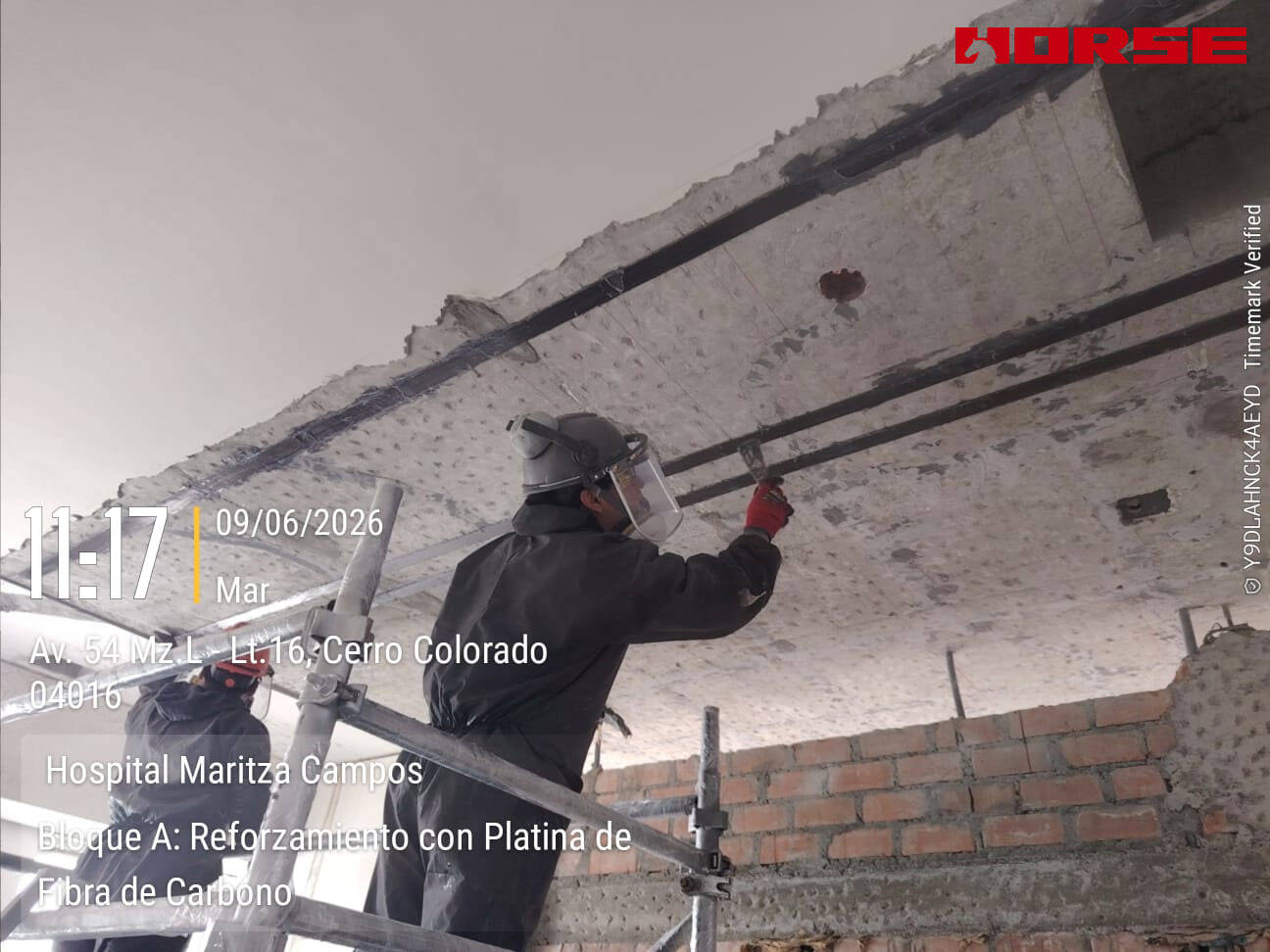

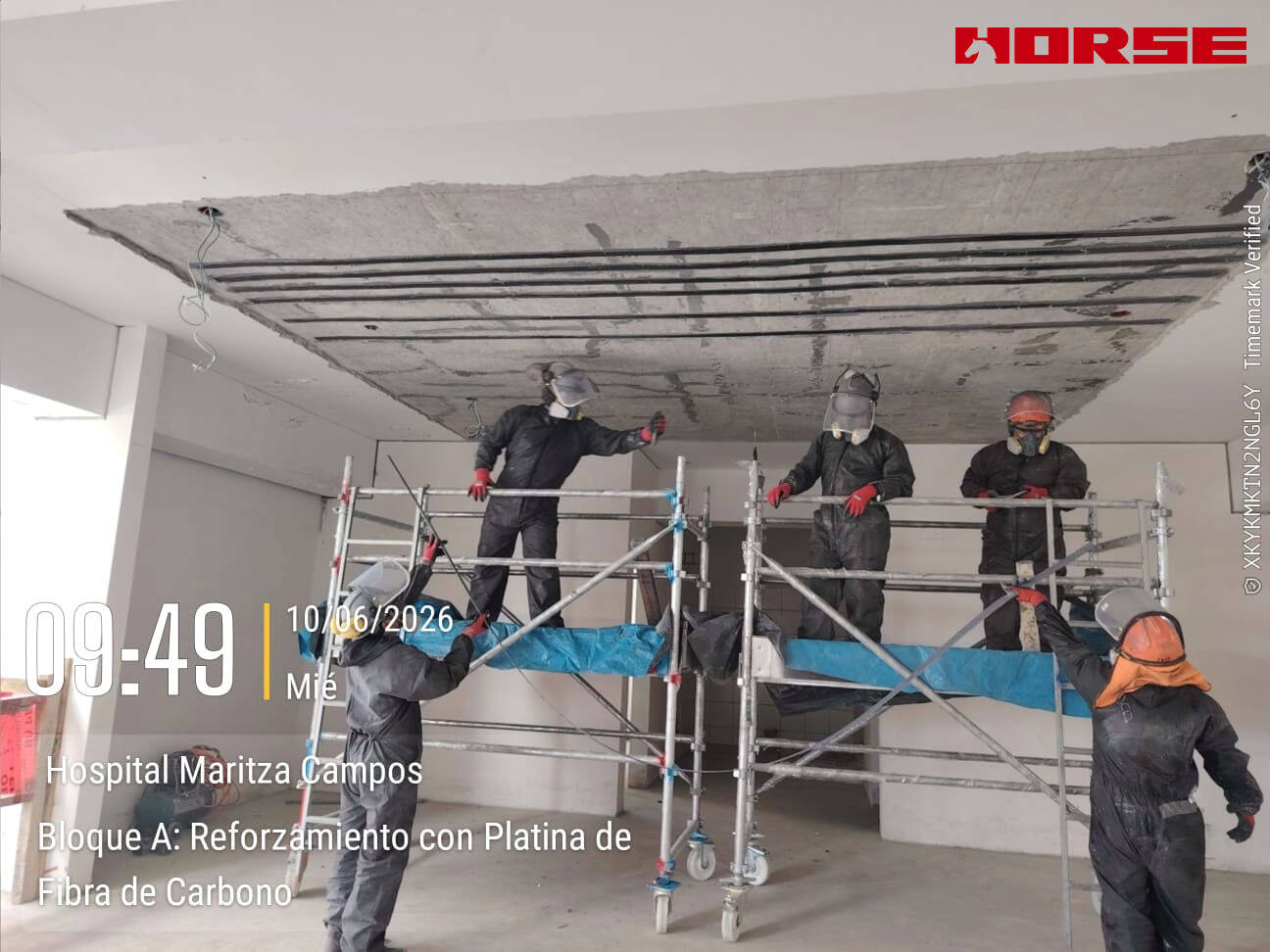

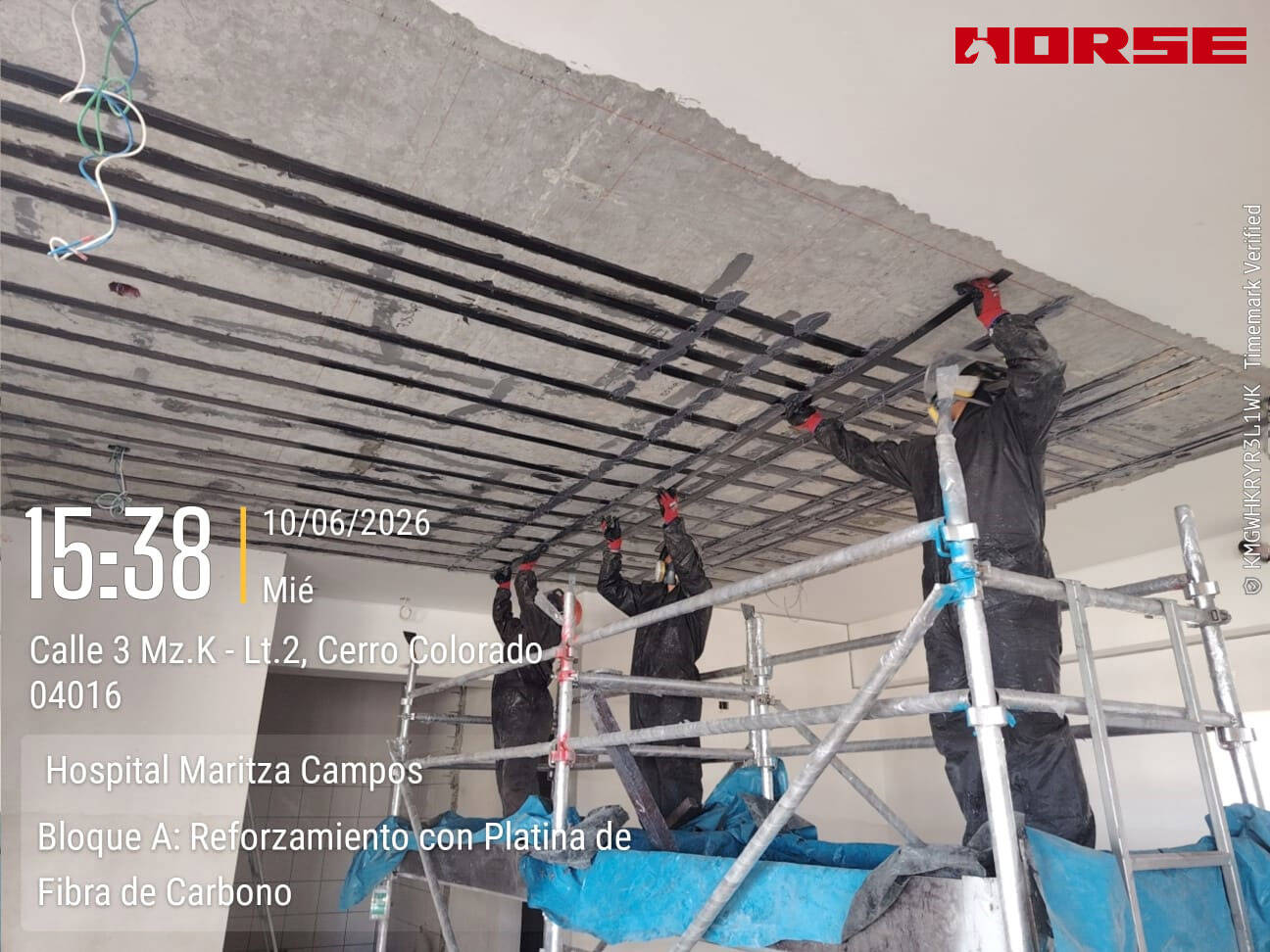

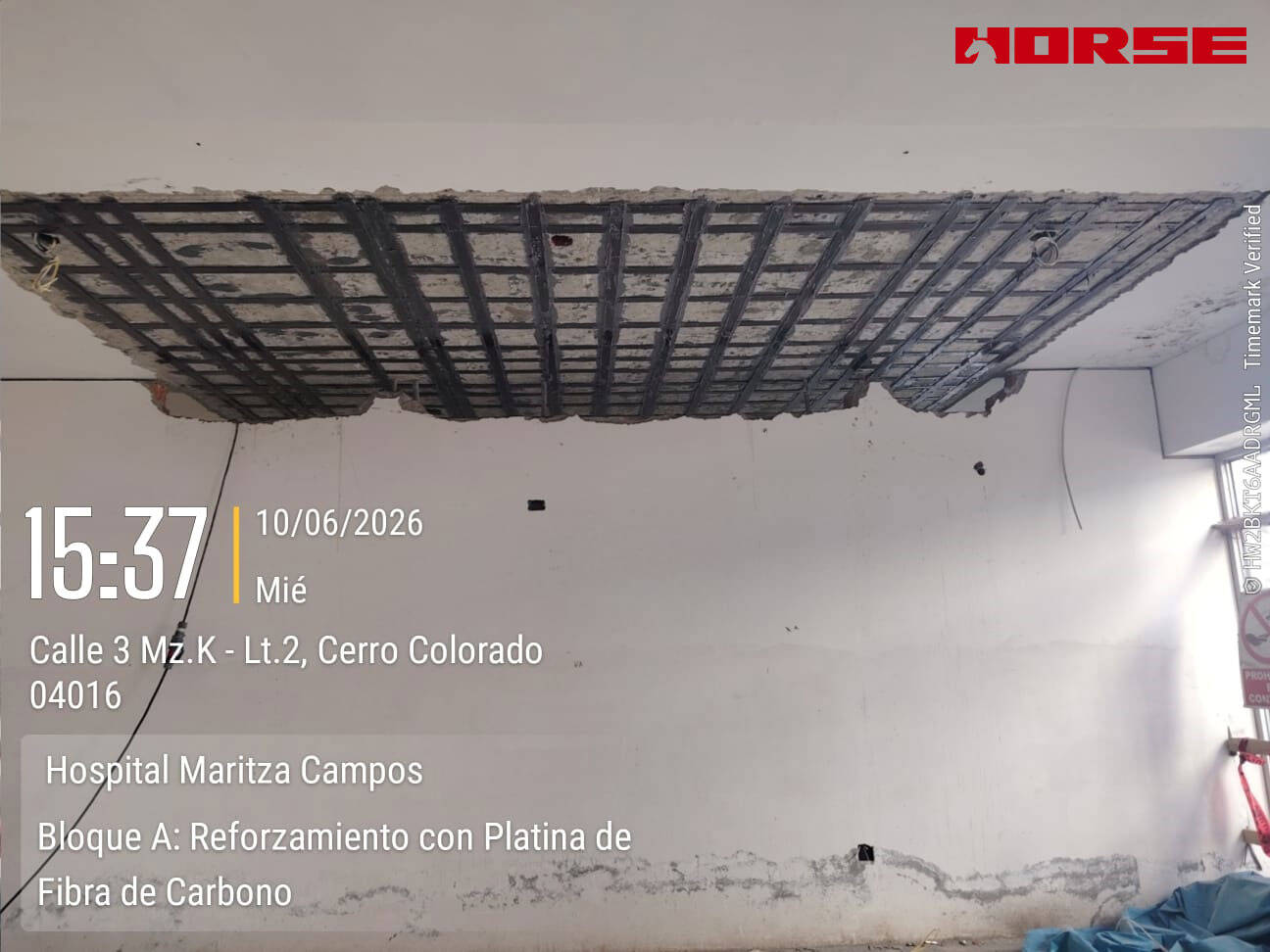

Fotos del Lugar
