Durante el servicio a largo plazo de puentes de hormigón armado y pretensado, los miembros de flexión estructurales, como las vigas principales, las vigas en T y las vigas de caja pequeña, son susceptibles a diversas patologías estructurales. Estos incluyen agrietamiento, degradación de la rigidez, acumulación de deflexión residual, corrosión del refuerzo y una disminución en la capacidad de carga, todo lo cual resulta de los efectos acoplados de cargas vehiculares alternas, ciclos de temperatura y humedad, ciclos de congelación-descongelación, carbonatación y entrada de iones cloruro.

Refuerzo usandoPlacas de polímero reforzado con fibra de carbono (CFRP)Representa una técnica de fortalecimiento novedosa, mínimamente invasiva, altamente eficiente y duradera. Permite la remediación de defectos estructurales y la mejora de las reservas de seguridad de carga sin alterar el sistema estructural original del puente.

Propiedades del material y mecanismo de refuerzo estructural de las placas de fibra de carbono

Las placas de fibra de carbono se fabrican moldeando y curando filamentos continuos de fibra de carbono con resina epoxi modificada. En comparación con el tejido de fibra de carbono, ofrecen ventajas distintivas como la continuidad de la fibra, la distribución uniforme de la tensión, el módulo elástico estable y la resistencia superior al pelado. En consecuencia, sirven como un material especializado de alto rendimiento diseñado específicamente para el fortalecimiento a flexión de puentes. Las placas de fibra de carbono comúnmente utilizadas en la ingeniería de refuerzo de puentes generalmente poseen una resistencia a la tracción de ≥ 2800 MPa y un módulo de elasticidad de ≥ 165 GPa; además, con una densidad de solo una cuarta parte de la del acero, se caracterizan por una resistencia excepcional, resistencia a la fatiga, resistencia a la corrosión, y ausencia de deformación plástica.

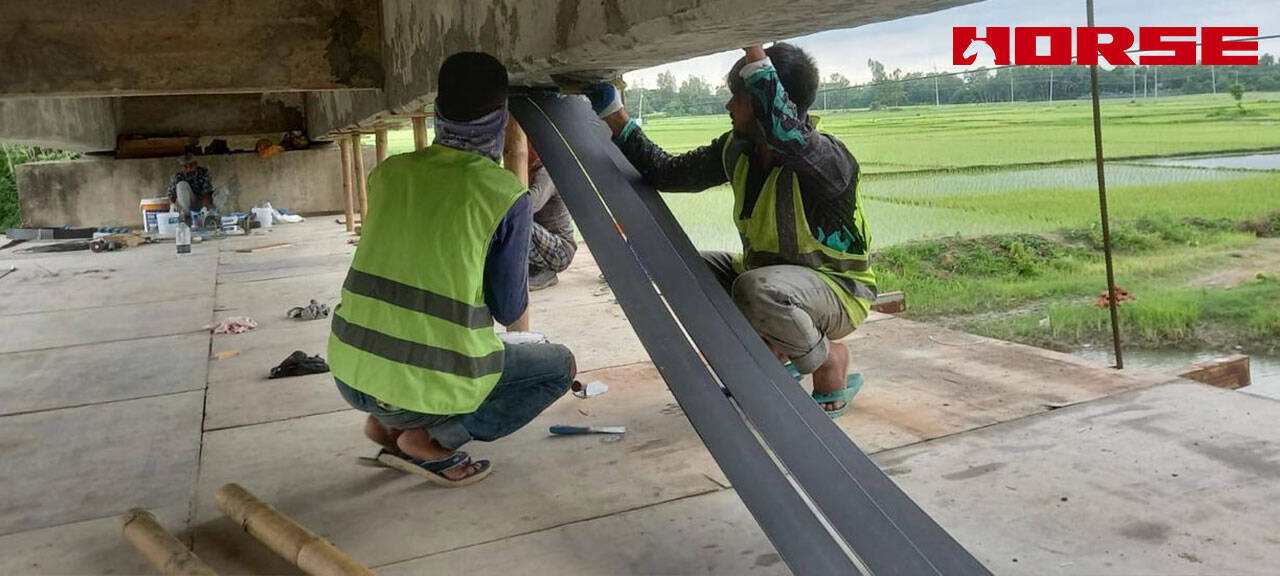

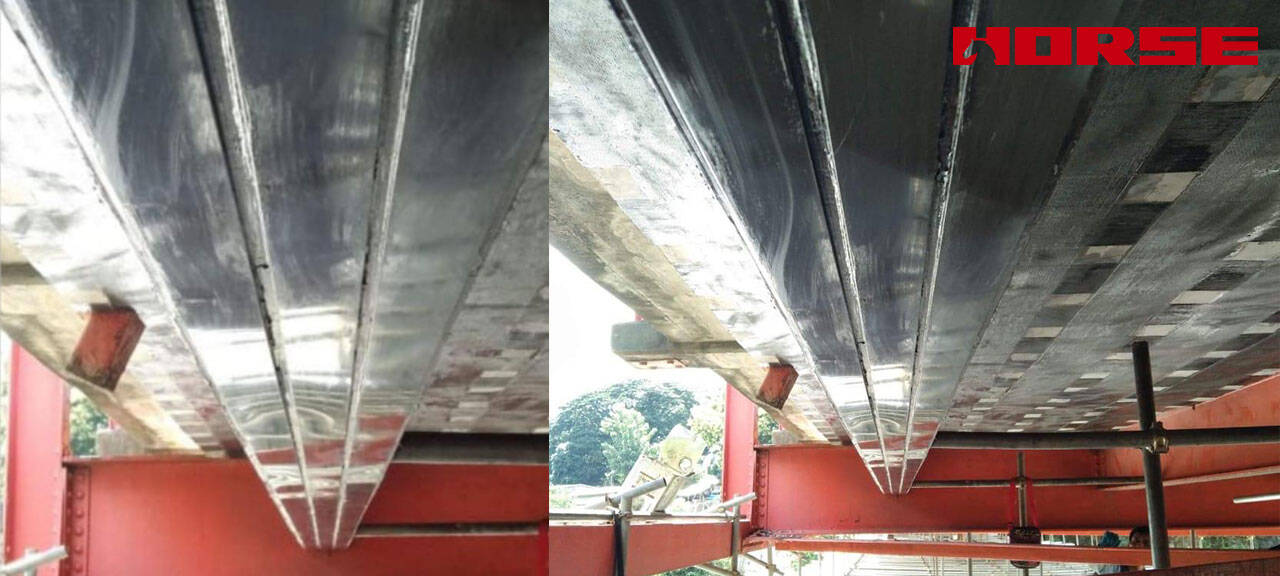

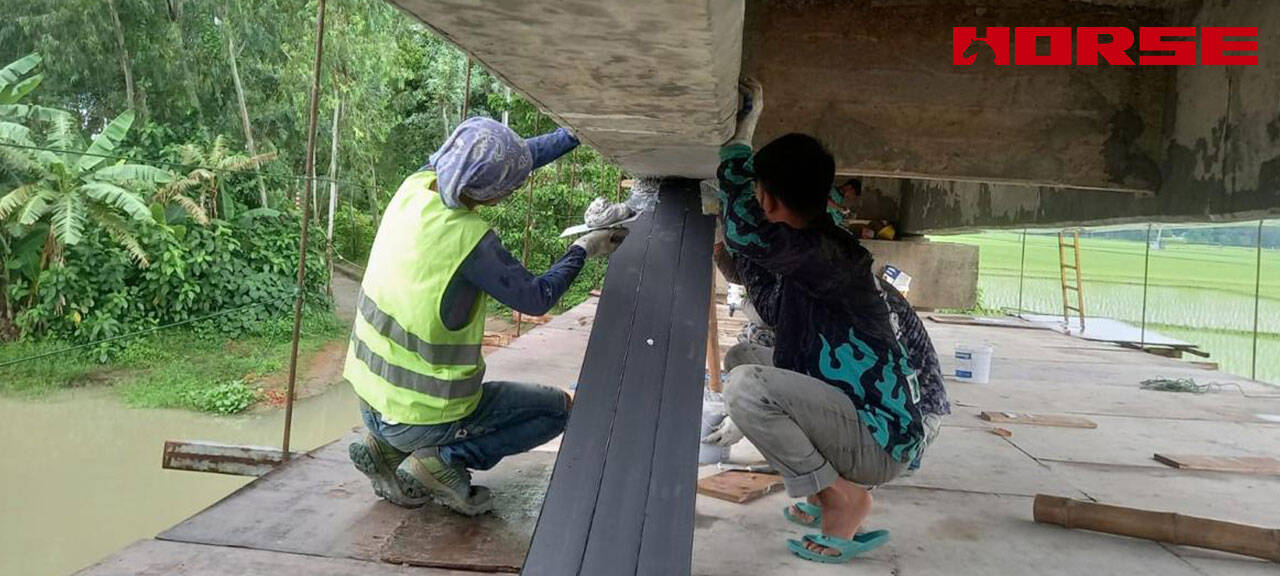

Cuando un elemento de flexión de hormigón armado se somete a carga, las fuerzas de tracción dentro de la zona de tensión son soportadas principalmente por el refuerzo de acero longitudinal. Sin embargo, los puentes deteriorados a menudo funcionan en un estado agrietado, lo que resulta en niveles de tensión excesivos dentro del refuerzo de acero y rigidez estructural insuficiente. El refuerzo que usa placas de fibra de carbono implica la unión de las placas a las regiones de máxima tensión en el miembro estructural, típicamente utilizando un adhesivo epoxi estructural especializado, estableciendo así un sistema de soporte de carga sinérgico que comprende el hormigón, el refuerzo de acero y la placa de fibra de carbono. Bajo cargas aplicadas, la transferencia de tensión a través de la interfaz se logra a través de una combinación de unión adhesiva y enclavamiento mecánico. La placa de fibra de carbono asume una parte significativa de la tensión de tracción, reduciendo así de manera efectiva los niveles de tensión dentro del refuerzo de acero, restringiendo la propagación de grietas y limitando la deflexión vertical de la viga o losa. En última instancia, este proceso restaura y mejora la rigidez a la flexión y la capacidad de soporte de carga del miembro estructural, al tiempo que mejora simultáneamente el rendimiento global de fatiga de la estructura.

Ventajas de las placas de fibra de carbono en comparación con los métodos tradicionales de refuerzo de puentes

En comparación con las técnicas de refuerzo tradicionales, el refuerzo de la placa de fibra de carbono se alinea perfectamente con los requisitos modernos para el fortalecimiento del puente, específicamente siendo "mínimamente invasivo, de baja interrupción, duradero y rentable". Sus principales ventajas son las siguientes:

1. excelente sinergia estructural y alta precisión de refuerzo: el módulo elástico de las placas de carbono coincide estrechamente con el del refuerzo de hormigón y acero, eliminando problemas como el retraso de tensión o cambios abruptos en la rigidez. Esto permite la compensación precisa de las deficiencias estructurales en la capacidad de carga y la rigidez, resolviendo eficazmente los defectos estructurales críticos, como el agrietamiento y la desviación excesivos. En consecuencia, la estructura reforzada exhibe una distribución de tensiones uniforme y estable.

Sin carga adicional; Sin alteración de la estructura original: las placas de carbono son extremadamente delgadas (típicamente 1,2-3,0mm) con un peso propio insignificante; por lo tanto, el refuerzo no agrega carga muerta adicional al puente. Además, el proceso no altera el sistema de transmisión de fuerza de la estructura, las dimensiones de la holgura o la alineación de la cubierta, ni induce tensión adicional en pilares, pilares o cimientos. Esto lo hace ideal para el refuerzo en entornos restringidos, como viaductos urbanos y puentes escénicos.

3. resistente a la intemperie y duradero; bajo costo del ciclo de vida: este método resuelve completamente el problema común de la corrosión de la placa de acero asociada con el refuerzo tradicional de acero unido. Las placas de carbono poseen propiedades químicas estables, que ofrecen una excelente resistencia a los ácidos, álcalis, ciclos de congelación-descongelación y envejecimiento inducido por los rayos UV. Aseguran un rendimiento estable a largo plazo incluso en condiciones complejas al aire libre. El sistema reforzado cuenta con una vida útil de más de 30 años, lo que reduce significativamente los costos futuros de mantenimiento, reparación y renovación.

Alta eficiencia de la construcción; Mínima interrupción del tráfico: El proceso utiliza principalmente técnicas mínimamente invasivas "secas" o "semisecas", eliminando la necesidad de maquinaria pesada u operaciones de concreto fundido en húmedo. Con procedimientos simplificados y períodos de curado cortos, facilita la construcción de "medio ancho", lo que permite la rápida reapertura de los carriles de tráfico, minimizando así en gran medida la interrupción del flujo de tráfico en las principales vías urbanas y carreteras troncales.

5. Amplia aplicabilidad; Admite refuerzo compuesto: las placas de carbono se pueden utilizar de forma independiente para el fortalecimiento flexural, o se pueden integrar en un sistema de refuerzo compuesto, combinado con lechada de grietas, refuerzo de corte de tela de carbono y anclaje final, para abordar defectos estructurales complejos en una amplia variedad de componentes de puentes, incluidas vigas de caja, vigas en T, Y losas huecas.

Alcance de la aplicabilidad y limitaciones dePlacas de fibra de carbono

Esta tecnología es adecuada para el fortalecimiento de puentes con sustratos sólidos de concreto con una resistencia adecuada, donde las deficiencias se limitan a una capacidad de carga insuficiente, degradación de la rigidez, agrietamiento o desviación excesiva. Para puentes que exhiben una reacción severa de álcali-agregado en el sustrato, se debe completar la resistencia insuficiente del concreto, el asentamiento de cimientos sin sedimentar o la distorsión y deformación estructural severas, la reparación del sustrato, la remediación del asentamiento y la alineación estructural antes de implementar el refuerzo de la placa de carbono. Además, las placas de fibra de carbono poseen resistencia limitada a altas temperaturas y fuerzas de impacto; por lo tanto, en entornos que implican llamas abiertas o calor elevado, se requiere la aplicación de un recubrimiento retardante del fuego, y las secciones expuestas deben protegerse adecuadamente para evitar daños causados por fuerzas de impacto externas.

Aprovechando sus ventajas integrales, que incluyen alta resistencia, propiedades livianas, durabilidad excepcional, invasión mínima y baja interrupción, la tecnología de refuerzo de placas de fibra de carbono aborda de manera efectiva las deficiencias de los métodos tradicionales de fortalecimiento de puentes. Permite la remediación precisa de defectos estructurales, mejora los márgenes de seguridad estructural y extiende la vida útil de los puentes, todo mientras requiere una intervención estructural mínima.
