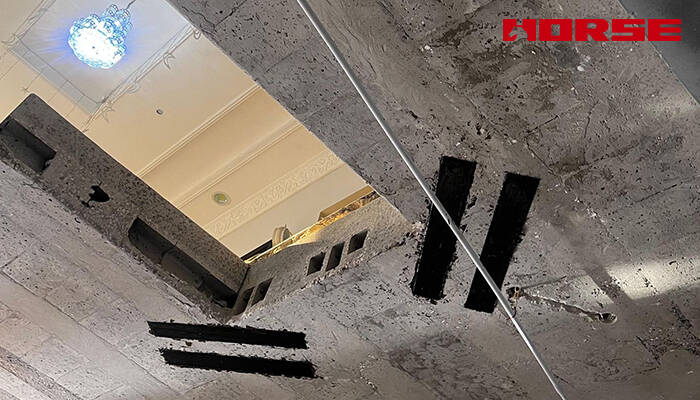

En la renovación de edificios, mejoras funcionales, instalación de equipos y proyectos de reconstrucción estructural, la eliminación de secciones parciales de losa para crear aberturas (como pozos de elevadores, aberturas de ventilación, pasajes de tuberías, modificaciones de escaleras y optimización del espacio interior) es una medida común de modificación estructural. Sin embargo, la apertura de la losa cortará directamente las barras de acero estresadas originales, reducirá el área de soporte efectiva y la rigidez estructural, y causará concentración de tensión en las esquinas de apertura, lo que afectará seriamente la seguridad y estabilidad de la losa del piso.

Polímero reforzado con fibra de carbono (CFRP)El fortalecimiento se ha convertido en uno de los métodos de fortalecimiento posterior más utilizados para aberturas de losas debido a sus ventajas de alta resistencia a la tracción, peso ligero, resistencia a la corrosión, construcción conveniente y sin aumento del peso propio estructural.

¿Cuándo es efectivo el fortalecimiento de CFRP para las aberturas de losa?

1Aberturas pequeñas a medianas con daños estructurales menores

El fortalecimiento de CFRP es altamente efectivo cuando el tamaño de la abertura se controla dentro de un rango razonable: generalmente, aberturas rectangulares con longitud lateral ≤ 1000mm, aberturas circulares con diámetro ≤ 1000mm y el número de barras de acero tensionadas de corte ≤ 20% de las barras de acero originales en la dirección de tensión. Este tipo de apertura se utiliza principalmente para la instalación de tuberías, pequeñas aberturas de ventilación y la transformación del espacio local, con poco daño a la tensión general de la losa, y el CFRP puede compensar completamente la resistencia a la tracción perdida a través de sus características de alto rendimiento.

2Aberturas en zonas de tensión normales (tramo medio de losas simplemente soportadas, zonas de momento positivo)

Para aberturas ubicadas en la zona de momento positivo de la losa (área de medio tramo, donde la losa soporta carga hacia abajo y el fondo está en tensión), CFRP pegado en el fondo de la losa puede soportar directamente la fuerza de tracción, compensar efectivamente la falta de barras de acero, controlar el desarrollo de grietas de hormigón, Y reducir la deformación de la deflexión de la losa. Para losas continuas, el CFRP también puede lograr un efecto ideal en la zona de momento negativo a través del pegado de doble cara (parte inferior de la losa y parte superior de la losa) y el anclaje de aro en forma de U.

3Losas con buena calidad concreta original

Cuando la resistencia del concreto de la losa original es ≥ C20, no hay vaciado de áreas grandes, pelado, carbonización severa o daño por corrosión, y la superficie de la base puede formar una unión confiable con adhesivo de resina epoxi, CFRP puede trabajar sinérgicamente con el concreto. La fuerza de unión entre CFRP y el hormigón cumple con el requisito de especificación (≥ 2.5MPa), asegurando la transmisión efectiva de la tensión y dando un juego completo al rendimiento de fortalecimiento.

4Escenarios que requieren fortalecimiento ligero y no destructivo

Para proyectos de renovación de edificios antiguos, edificios de gran altura o proyectos con límites estrictos sobre el peso propio estructural y la altura libre, el fortalecimiento de CFRP es la opción óptima. No aumenta el grosor de la losa y el peso propio, evita la construcción en húmedo de los métodos tradicionales y no afecta las funciones de decoración y uso posteriores, con beneficios integrales obvios.

¿Cuándo no es válido el fortalecimiento de CFRP para las aberturas de losa?

1Aberturas sobredimensionadas con daños estructurales severos

Cuando el tamaño de la abertura excede 1000mm × 1000mm, el número de barras de acero de corte excede el 20% de las barras de acero originales, o la abertura está ubicada en el soporte de la losa, la unión viga-losa y otras partes clave de tensión, la rigidez estructural y la pérdida de capacidad de carga son demasiado grandes. El CFRP solo puede proporcionar resistencia a la tracción y no puede compensar la enorme pérdida de rigidez estructural y resistencia al corte. En este momento, el fortalecimiento de CFRP solo no es válido, y se debe adoptar el método de ampliación de la sección, el soporte de la viga de acero o el fortalecimiento de la viga de borde de concreto fundido en el lugar.

2Hormigón de losa original severamente dañado

Si el concreto original tiene baja resistencia (inferior a C20), carbonización severa, ahuecamiento de gran área, expansión de la corrosión de la barra de acero o grietas penetrantes, la superficie de la base de concreto no puede formar una unión efectiva con CFRP. Incluso si se pega CFRP, se despegará de la superficie de la base bajo estrés, no puede participar en el estrés estructural y el efecto de fortalecimiento se pierde por completo.

3Aberturas con fuerza de corte severa y carga de impacto

El CFRP tiene un excelente rendimiento de tracción pero poca resistencia al corte y resistencia al impacto. Para aberturas en áreas con frecuente rodadura de vehículos pesados, vibración mecánica o carga de impacto, o donde la losa necesita soportar una gran fuerza de corte concentrada, el CFRP no puede resistir eficazmente la deformación por corte y el daño por impacto, y el efecto de fortalecimiento es extremadamente limitado. No es adecuado para uso independiente y debe combinarse con otras medidas de fortalecimiento de corte.

4Ambiente químico de alta temperatura y especial

Los adhesivos de resina epoxi y CFRP ordinarios tienen una baja resistencia a altas temperaturas (temperatura de servicio a largo plazo ≤ 60 ℃) y son fáciles de envejecer en entornos de corrosión de ácidos, álcalis y aceites fuertes. En tales condiciones de trabajo, el rendimiento de la unión y las propiedades mecánicas del CFRP disminuirán rápidamente, y no se puede garantizar el efecto de fortalecimiento a largo plazo, por lo que se considera un método de fortalecimiento no válido.

Configuraciones de fortalecimiento de CFRP típicas para aberturas de losa

Las aberturas de losa (por ejemplo, para escaleras, ascensores, tuberías o pozos de ventilación) interrumpen la trayectoria de tensión continua de la losa, lo que lleva a la concentración de cizallamiento en las esquinas, la pérdida de capacidad de flexión alrededor del perímetro de apertura y un mayor riesgo de agrietamiento bajo cargas verticales o dinámicas. Las configuraciones de fortalecimiento de CFRP para losas están optimizadas para las características de tensión plana, con ajustes en los esquemas orientados a la pared para que coincidan con la mecánica de la losa (resistencia a flexión, cizallamiento y torsión).

A. Control de corte y agrietamiento diagonal (más común para losas)

Esta configuración se dirige al modo de falla principal de las aberturas de losa: agrietamiento por cizallamiento diagonal en las esquinas causado por fuerzas de cizallamiento concentradas. Es crítico para losas sometidas a cargas vivas, fuerzas sísmicas o corte de apertura posterior a la construcción.

• 45 ° Diagonal X-patrón de tiras

Diseño: pegue tiras de CFRP diagonalmente a través de las cuatro esquinas de la abertura de la losa, formando una forma de X que se alinea con la dirección principal de la tensión de corte. Para las losas de dos vías, aplique tiras de patrón en X en las superficies superior e inferior de la losa.

Función: Redirige las fuerzas de corte lejos de las esquinas de apertura, dispersa la concentración de tensión y restringe la iniciación y propagación de grietas diagonales.

Notas técnicas:

Ancho de la tira: 150-300mm (ajuste basado en el espesor de la losa y el nivel de carga).

Para losas gruesas (≥ 200mm), use tiras multicapa con un espacio de 50-100mm entre las capas.

Extienda los extremos de la tira ≥ 300mm más allá del borde de apertura hacia el área de la losa intacta para garantizar una transferencia de carga efectiva.

• Tiras cerradas del perímetro (bidireccionales)

Diseño: pegar tiras continuas de CFRP a lo largo de todo el perímetro de la abertura, formando un marco cerrado rectangular o circular. Para losas de hormigón armado, instale tiras en las caras superior e inferior; para losas prefabricados, priorice la cara de tensión (generalmente la parte inferior).

Función: Mejora la rigidez local del perímetro de apertura, evita la separación de la abertura de la losa principal y mejora la resistencia de la losa a la deformación por torsión y flexión.

Notas técnicas:

Utilice tiras de CFRP unidireccionales (dirección de la fibra paralela a la longitud de la tira) para un rendimiento óptimo de tracción.

La tira de superposición termina ≥ 200mm en las esquinas para mantener la continuidad del marco cerrado; evite la superposición en la misma esquina para configuraciones de múltiples capas.

• U-envolturas (confinamiento del borde de la losa, para las aberturas del borde)

Diseño: para aberturas ubicadas cerca del borde de la losa (distancia ≤ espesor de la losa), envuelva las hojas de CFRP alrededor del borde de la losa para formar una forma de U, superponiéndose con las tiras perimetrales de la abertura.

Función: Proporciona el confinamiento lateral al borde de la losa, previene el borde que se desconcha bajo carga, y refuerza la conexión entre el perímetro de abertura y el borde de la losa.

Notas técnicas:

Longitud de superposición de envoltura en U: ≥ 250mm en las caras superior e inferior de la losa.

Use anclajes mecánicos en los extremos de envoltura para losas en zonas sísmicas altas.

B. Mejora de la capacidad de flexión y rodamiento

Esta configuración aborda la pérdida de resistencia a la flexión causada por grandes aberturas de losa (área de apertura> 15% del área total de la losa) o losas bajo cargas pesadas (por ejemplo, pisos industriales, garajes de estacionamiento). Compensa el área de sección transversal efectiva reducida de la losa.

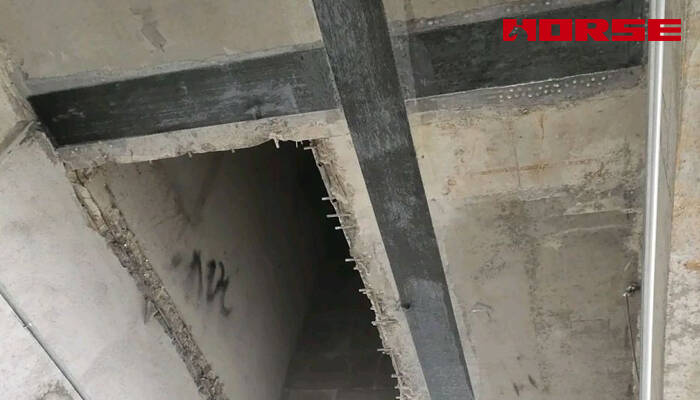

• Tiras bidireccionales de CFRP (refuerzo de la cara de la tensión)

Layout: Pegue tiras ortogonales de CFRP (longitudinales y transversales) en la cara de tensión (parte inferior) de la losa alrededor de la abertura. Extienda las tiras ≥ 500mm más allá del perímetro de apertura para superponerse con el refuerzo de la losa intacta.

Función: Actura como refuerzo extensible externo, compensando la pérdida de barras de acero internas debido a la abertura, y mejora la capacidad flexural de la losa de resistir la deformación que se hunde.

Notas técnicas:

La dirección de la fibra de las tiras debe alinearse con la dirección de flexión principal de la losa (longitudinal para losas unidireccionales, bidireccional para losas bidireccionales).

Para losas con aberturas grandes, combine con tiras perimetrales para formar un sistema de "marco + refuerzo".

• Hojas de CFRP para aberturas grandes o daños pesados

Diseño: Cubra toda la cara de tensión (parte inferior) de la losa alrededor de la abertura con láminas de CFRP, extendiéndose ≥ 600mm más allá del borde de la abertura. Para losas severamente dañadas (por ejemplo, con grietas alrededor de la abertura), aplique hojas en las caras superior e inferior.

Función: Maximiza la utilización de la alta resistencia a la tracción de CFRP, mejora la resistencia general a la flexión, cizallamiento y fatiga de la losa, y repara daños en áreas grandes.

Notas técnicas:

Use hojas de CFRP bidireccionales para losas de dos vías para resistir la flexión en ambas direcciones.

Asegure la impregnación completa de la resina de hojas para evitar burbujas de aire; hojas del rollo firmemente durante la instalación para alcanzar la vinculación del 100% con la superficie de la losa.

C. Prevención de anclaje y unión (crítica para losas)

La unión es el modo de falla prematura más común para losas reforzadas con CFRP, especialmente bajo cargas cíclicas. Esta configuración asegura que las tiras/láminas de CFRP puedan ejercer completamente su resistencia a la tracción mejorando la fiabilidad del anclaje.

• Anclajes tipo ventilador en los extremos de la tira

Diseño: expanda el extremo de las tiras de CFRP (especialmente las tiras diagonales y de flexión) en forma de abanico (el ancho aumentó a 2-3 veces el ancho de la tira original) y péguela en el área de la losa intacta, lejos de la zona de tensión de apertura.

Función: Reduce la concentración de tensión en los extremos de la tira, aumenta el área de unión y evita el despegue repentino bajo cargas repetidas.

Notas técnicas:

Longitud del anclaje del ventilador: ≥ 250mm; Asegúrese de que el área del ventilador esté libre de grietas, aceite u hormigón suelto.

Para losas en zonas sísmicas, combine los anclajes del ventilador con sujetadores mecánicos para una doble protección.

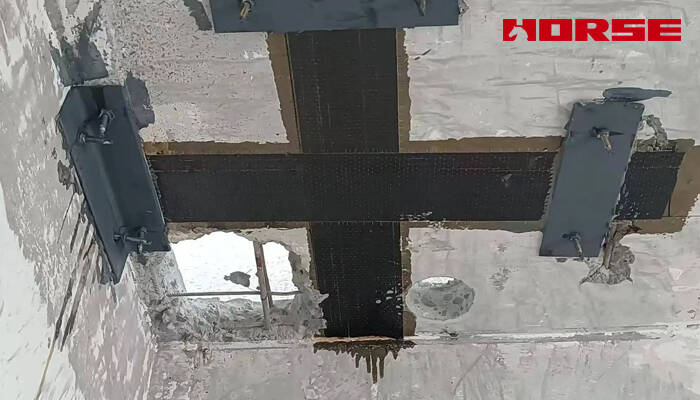

• Sujetadores mecánicos (pernos + placas de acero) para zonas de alta tensión

Diseño: Instale pernos de acero inoxidable y placas de presión en los extremos de las tiras de CFRP o en intervalos de 300-500mm a lo largo de las longitudes de las tiras. Las placas de acero deben cubrir completamente las tiras de CFRP y estar fuertemente presionadas contra la superficie de la losa.

Función: Combina la fuerza de unión con la fuerza de sujeción mecánica para resistir las fuerzas de pelado, lo que lo hace adecuado para losas bajo cargas dinámicas pesadas (por ejemplo, pisos de fábricas, estacionamientos) o ambientes extremos (alta humedad, fluctuaciones de temperatura).

Notas técnicas:

Perforar los agujeros de los pernos antes de la instalación de CFRP para evitar dañar las fibras de carbono.

Utilice pernos de acero inoxidable anticorrosión para ambientes exteriores o corrosivos.

• Superposición de CFRP en esquinas y juntas (superposición de ≥ 200mm)

Disposición: Al conectar las tiras del perímetro, las tiras diagonales, o las hojas en las esquinas de abertura, asegure una longitud del traslapo de ≥ 200mm. Sature completamente el área que se traslapa con la resina de epoxy para eliminar huecos.

Función: Asegura la continuidad de la trayectoria de la tensión en las esquinas, evita puntos débiles en las juntas de la tira, y previene debonding de posiciones comunes.

Notas técnicas:

La dirección de superposición debe seguir la dirección de la tensión de la losa.

Limite las capas superpuestas a ≤ 2 en la misma posición para evitar un grosor excesivo que afecte la planitud de la superficie.
