Fortalecimiento de polímero reforzado con fibra de carbono (CFRP)Ha surgido como una solución de vanguardia para mejorar el rendimiento estructural, la durabilidad y la capacidad de carga de las estructuras de hormigón. Esta avanzada técnica de reequipamiento aprovecha las excepcionales propiedades mecánicas de las fibras de carbono combinadas con matrices poliméricas de alto rendimiento para proporcionar un refuerzo superior en comparación con los métodos tradicionales basados en acero.

Las siguientes secciones presentan una discusión técnica detallada sobre las características del material, metodologías de fortalecimiento, consideraciones de diseño y protocolos de garantía de calidad para aplicaciones de CFRP en estructuras de concreto.

1. propiedades del material y ventajas de rendimiento

Los polímeros reforzados con fibra de carbono exhiben una combinación única de propiedades mecánicas y físicas que los hacen ideales para aplicaciones de fortalecimiento estructural:

Resistencia a la tracción ultra alta: los materiales de CFRP generalmente demuestran resistencias a la tracción que van de 3.000 MPa a 7.000 MPa, superando significativamente el refuerzo de acero convencional (400-600 MPa). Esto permite aumentos sustanciales en la capacidad de carga sin añadir peso excesivo.

Alto módulo de elasticidad: el módulo elástico del CFRP oscila entre 200 GPa y 700 GPa, lo que garantiza una transferencia de tensión eficiente y minimiza las tensiones de cizallamiento interfacial que podrían conducir a una delaminación prematura.

Naturaleza ligera: Con una densidad de aproximadamente 1,6g/cm³, el CFRP impone una carga muerta adicional insignificante en la estructura, lo que lo hace particularmente ventajoso para aplicaciones de reequipamiento sísmico y de largo alcance.

Resistencia a la corrosión: a diferencia del refuerzo de acero, el CFRP es inmune a la corrosión inducida por cloruro, la reacción álcali-sílice (ASR) y otros mecanismos de degradación electroquímica, lo que garantiza la durabilidad a largo plazo en entornos hostiles.

Bajo Coeficiente de Expansión Térmica: CFRP exhibe un coeficiente de expansión térmica (0,6-2,3 × 10 ⁻⁻/°C) muy similar al del concreto (~ 10 × 10 ⁻/ °C), reduciendo los riesgos de desprendimiento inducidos por el estrés térmico.

Resistencia a la fatiga: CFRP demuestra un rendimiento de fatiga superior bajo carga cíclica, por lo que es ideal para puentes, pisos industriales y otras estructuras cargadas dinámicamente.

Fortalecimiento de metodologías y configuraciones de sistemas

Los sistemas de fortalecimiento de CFRP se pueden implementar a través de varias técnicas bien establecidas, cada una optimizada para requisitos estructurales específicos:

2,1 Sistemas de Refuerzo Consolidado Externamente (EBR)

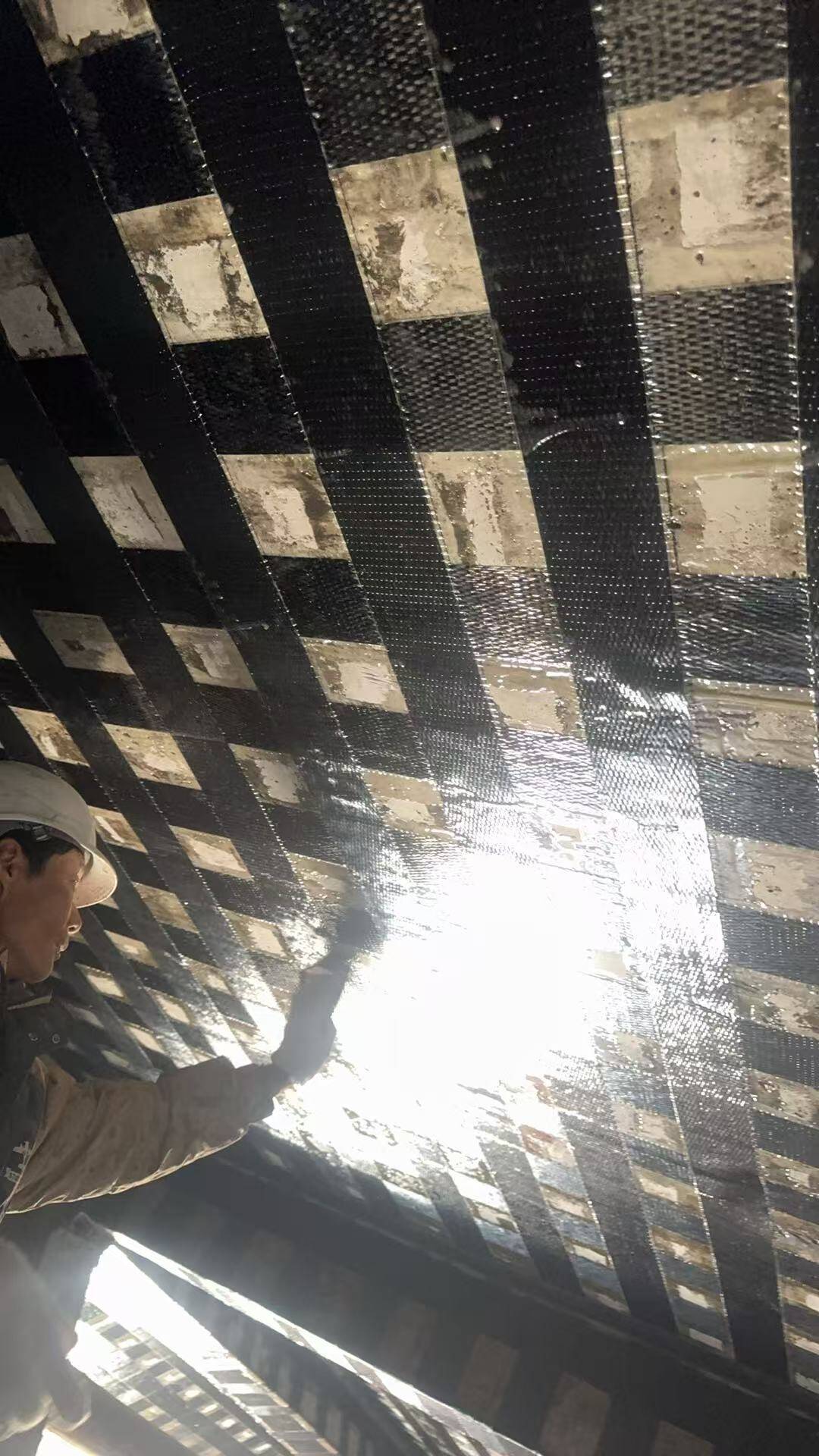

Método de laminado húmedo: las láminas de fibra de carbono unidireccionales se impregnan con resina epoxi y se aplican manualmente a superficies de concreto preparadas, conformándose a geometrías complejas.

Laminados de CFRP Precurred: las placas de CFRP pultrusionadas fabricadas en fábrica se adhieren al sustrato, lo que ofrece una mayor rigidez y tolerancias de espesor controladas.

2,2 Técnica montada cerca de la superficie (NSM)

Las tiras o barras de CFRP están incrustadas en ranuras cortadas con precisión en la cubierta de concreto y aseguradas con pasta epoxi de alta resistencia.

Proporciona rendimiento de unión mejorado y protección contra daños mecánicos, incendios y exposición ambiental.

2,3 Sistemas híbridos de fortalecimiento

Combina CFRP unido externamente con NSM o tendones CFRP post-tensionados para mecanismos sinérgicos de carga compartida.

Particularmente efectivo en aplicaciones de reconversión sísmica donde la ductilidad y la disipación de energía son críticas.

3. Aplicaciones estructurales y mejoras de rendimiento

El fortalecimiento de CFRP se emplea en un amplio espectro de aplicaciones estructurales, que incluyen:

3,1 Refuerzo a flexión de vigas y losas

Los laminados de CFRP aplicados a la cara de tensión aumentan la capacidad de momento hasta en un 100% mientras se mantienen los límites de servicio.

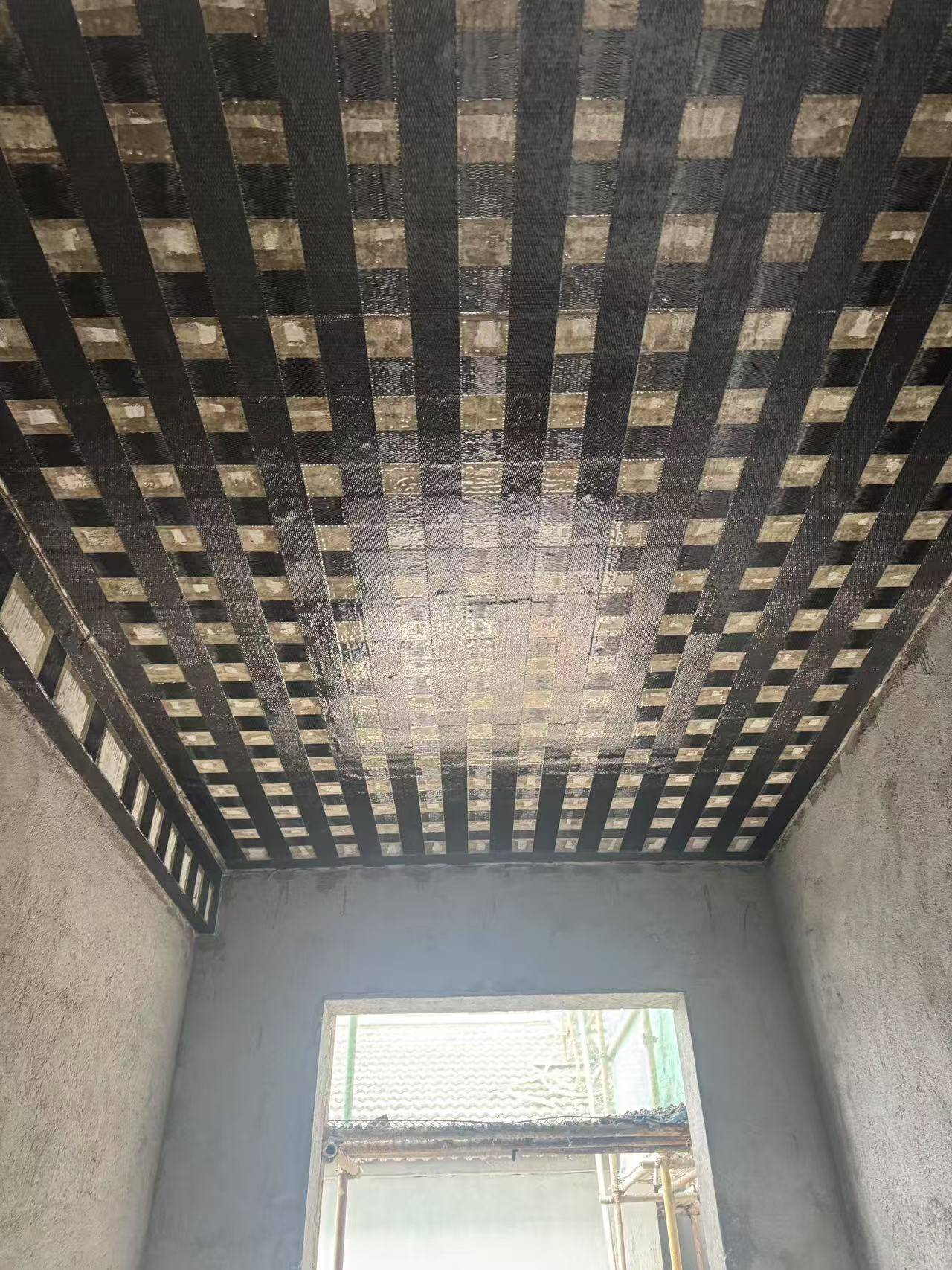

Las regiones de momento negativo de losas continuas se pueden reforzar con CFRP sin demolición intrusiva.

3,2 Fortalecimiento de corte de vigas y columnas

La chaqueta en U o envoltura completa con telas CFRP mejora la capacidad de corte en un 30-80%, evitando fallas de corte frágiles.

Los sistemas de anclaje (por ejemplo, anclajes de espiga de CFRP) mitigan la desvinculación prematura en zonas de alto cizallamiento.

3,3 Retrofit axial y sísmico de las columnas

Envoltura de confinamiento: las columnas circulares envueltas con CFRP exhiben una mayor capacidad de carga axial (hasta 200%) y ductilidad bajo carga sísmica debido al confinamiento de tensión triaxial.

Retrofit de Cizalla-Flexión: Las columnas rectangulares están reforzadas con capas ortogonales de CFRP para mejorar la resistencia a la carga lateral.

3,4 Rehabilitación de Albañilería y Estructura Histórica

Las rejillas o telas de CFRP refuerzan las paredes de mampostería contra la flexión fuera del plano y el cizallamiento en el plano, preservando la integridad arquitectónica.

4 Consideraciones de diseño y metodologías analíticas

El diseño de los sistemas de fortalecimiento de CFRP debe cumplir con las normas internacionales (ACI 440, Boletín fib 90, ISO 14692) e incorporar los siguientes aspectos críticos:

Análisis del modo de falla: Debonding, trituración de concreto y ruptura de FRP deben evaluarse utilizando modelos basados en mecánica de fractura.

Relaciones de Bond-Slip: El comportamiento interfacial entre el CFRP y el concreto se modela utilizando formulaciones de zona cohesiva o leyes de bond-slip empíricas.

Durabilidad y factores ambientales: la degradación UV, el ciclo de congelación-descongelación y la exposición alcalina requieren recubrimientos protectores (por ejemplo, capas superiores de poliuretano).

Resistencia al fuego: Es posible que se requieran recubrimientos intumescentes o ignifugantes suplementarios para estructuras expuestas a temperaturas elevadas.

5 Sostenibilidad y beneficios del ciclo de vida

El fortalecimiento de CFRP reduce significativamente la huella de carbono de las reformas estructurales al:

Minimización del consumo de material: las capas delgadas de CFRP reemplazan las placas de acero voluminosas.

Prolongación de la vida útil: Elimina los costes de mantenimiento relacionados con la corrosión.

Reducción de residuos de construcción: No se requiere demolición o eliminación de hormigón en la mayoría de las aplicaciones.
