Fortalecimiento del muro de construcción
Placa reforzada fibra de carbono del polímero (CFRP)

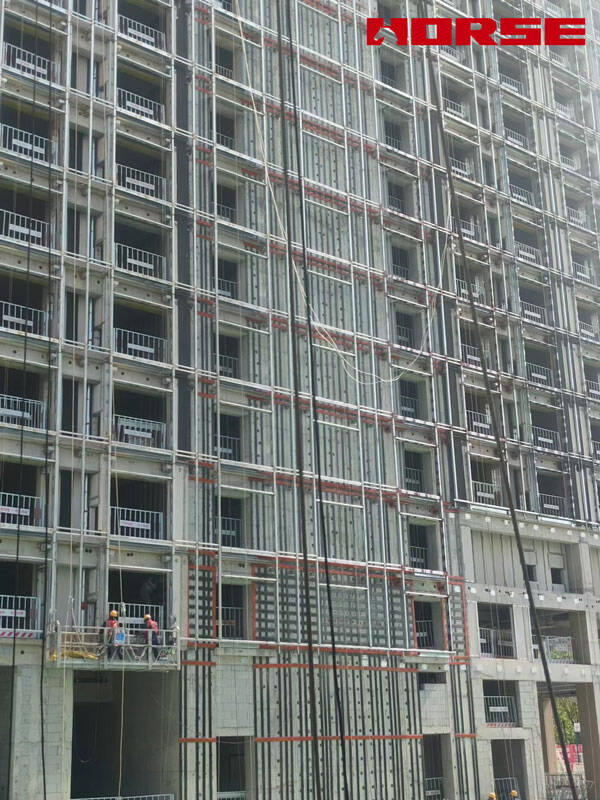

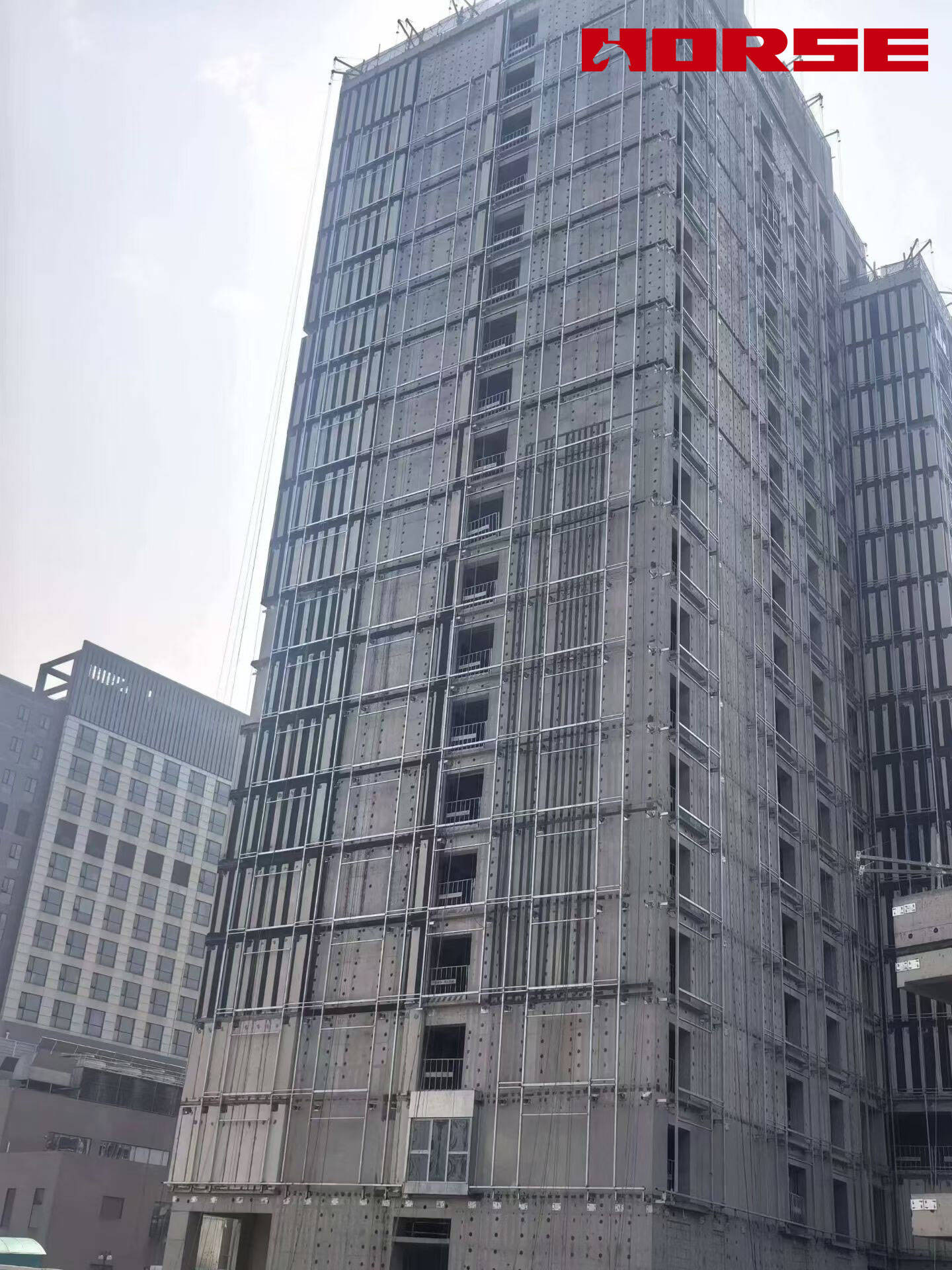

Las placas de fibra de carbono están unidas vertical y horizontalmente a lo largo de las paredes exteriores para mejorar la rigidez a la flexión y al corte del marco exterior, restringir la deformación del marco y controlar la deriva entre pisos dentro de los límites permitidos por el código.

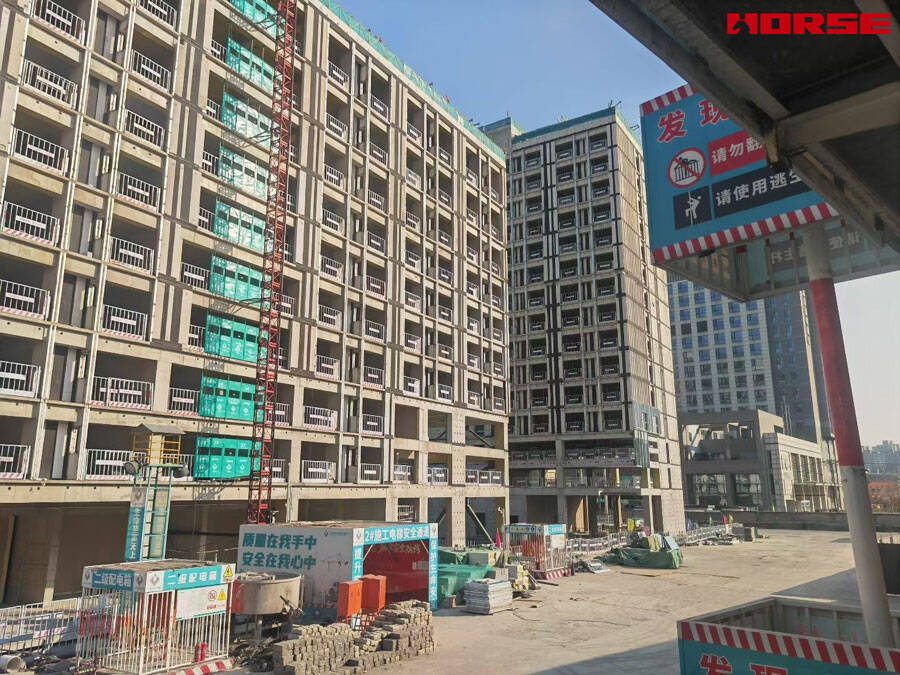

Descripción general del proyecto
| Artículo | Detalles |
|---|---|
| Tipo de proyecto | Complejo de edificios múltiples-Fortalecimiento de la placa CFRP de la pared exterior |
| Recuento de edificios | Edificios (8-15 pisos cada uno, uso mixto residencial/oficina) |
| Tipo de estructura | RC marco/marco-estructura de pared de corte |
| Método de refuerzo | Placas de CFRP pultrudados externamente enlazadas |
| Normas aplicables | ACI 440.2R-17, ACI 318-19, ASTM D7565, ACI 503R-18 |
Problema
Durante la revisión del diseño estructural, el análisis de la rigidez lateral bajo combinaciones de carga de viento mostró que varios muros cortantes exteriores mostraron una rigidez insuficiente para cumplir con los límites de deriva de la capacidad de servicio. La deflexión lateral bajo cargas de viento excedió los umbrales aceptables para la comodidad del ocupante y la integridad del elemento no estructural.
Alcance del refuerzo

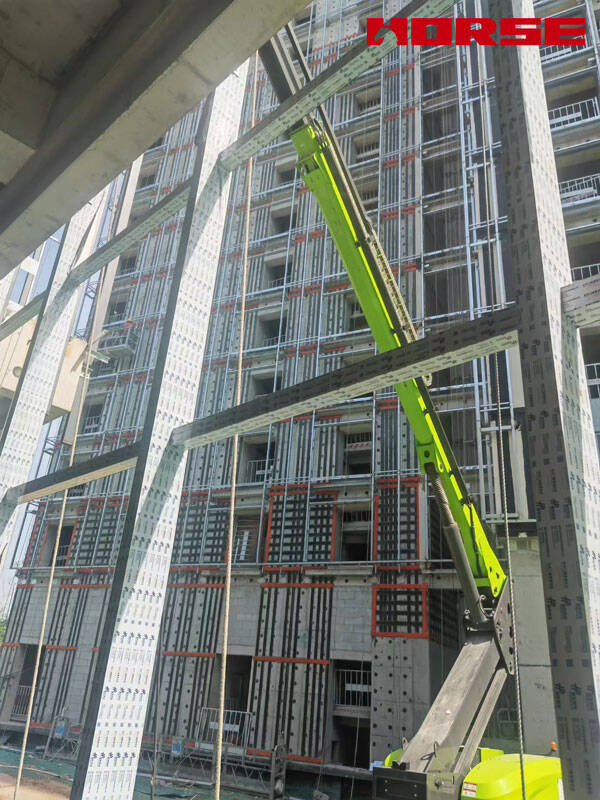

Placas horizontales de CFRP (50mm × 1,4mm) a lo largo de cada línea de losa de piso, creando bandas horizontales continuas en cada nivel del piso para mejorar el corte en el plano

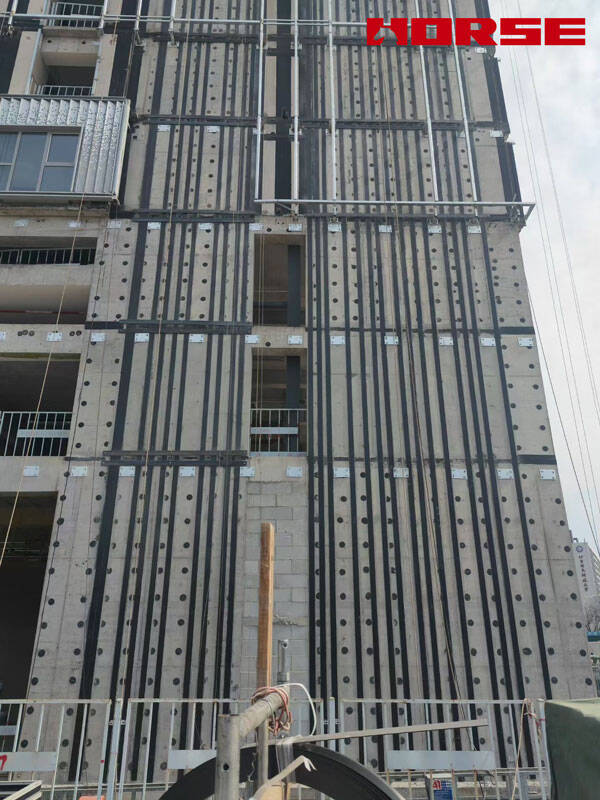

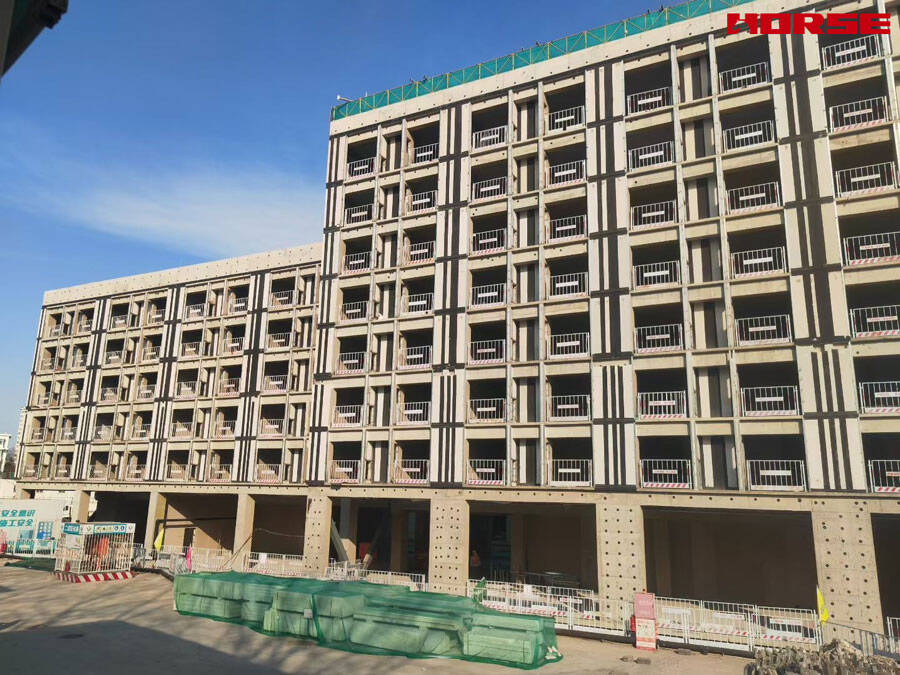

Placas verticales de CFRP (50mm × 1,4mm) que se extienden a la altura completa de las paredes exteriores, continuas en varios pisos, alineadas con las posiciones de los límites de la columna/pared
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Placa unidireccional pultrusionada de CFRP, pre-curada |
| Espesor | 1,4mm |
| Anchura | 50mm |
| Resistencia a la tracción | ≥ 2.800 MPa |
| Módulo elástico | ≥ 165 GPa |
| Alargamiento a la rotura | ≥ 1,7% |
| Tipo de fibra | Fibra de carbono T700 |

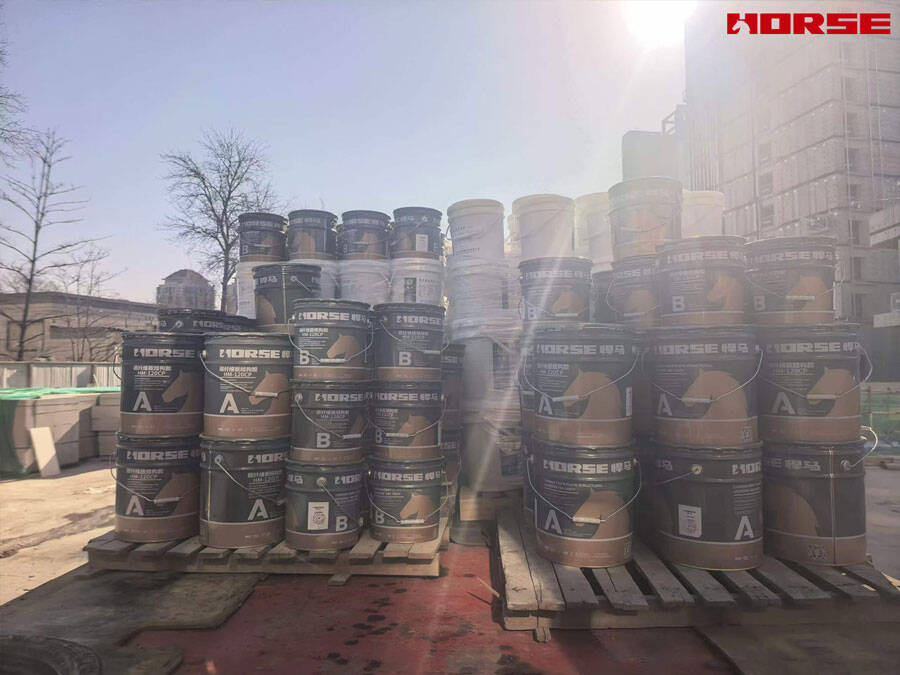

| Adhesivo | Pasta epoxi estructural de dos componentes |
| Fuerza de corte adhesiva | ≥ 15 MPa (de acero a acero, curado de 7 días) |
| Placa de anclaje | Placa de acero inoxidable, 60mm × 60mm × 4mm, con perno de anclaje mecánico |
Ventajas de la solución de placa CFRP
Impacto mínimo en el cronograma de construcción
Unión de placas CFRP completada en paralelo con otros trabajos de acabado (equipamiento interior, instalación de fachada)
Sin encofrado, sin vertido de hormigón adicional, sin tiempo de espera de curado prolongado
La instalación de la fachada exterior podría proceder inmediatamente después de la curación del adhesivo (7 días)
2. peso añadido insignificante
La placa de 1,4mm CFRP pesa aproximadamente 1,2 kg/m², en comparación con ~ 200 kg/m² para una camisa de hormigón equivalente
Ninguna carga adicional de la fundación, ninguna necesidad de verificar capacidad existente de la fundación
Diseño arquitectónico 3. Conserva
El perfil ultrafino (placa de 1,4mm placa de anclaje adhesiva de 3mm) no afecta las aberturas de las ventanas, la alineación de la fachada ni las alturas de piso a piso
Tiras verticales del CFRP alineadas con la rejilla de la columna del edificio, creando líneas arquitectónicas limpias ocultas fácilmente detrás de sistemas del revestimiento
Impacto visual mínimo: sin cambios en la silueta del edificio o en el área del piso
4. propiedades materiales superiores
Resistencia a la tracción ≥ 2.800 MPa-aproximadamente 8 × más alto que el refuerzo de acero Grado 500
No corrosivo, inmune al ataque del cloruro y a la carbonatación
Vida de servicio de diseño: 50 años en condiciones exteriores protegidas
5. Fiabilidad de anclaje sistemática
El anclaje mecánico garantiza la transferencia de carga en cada punto de intersección
Previene el debonding progresivo incluso si las zonas individuales del enlace se ponen en peligro
El sistema redundante del anclaje proporciona trayectorias múltiples de la carga por ACI 440.2R-17
Las placas de fibra de carbono están unidas vertical y horizontalmente a lo largo de las paredes exteriores para mejorar la rigidez a la flexión y al corte del marco exterior, restringir la deformación del marco y controlar la deriva entre pisos dentro de los límites permitidos por el código.
