Los sistemas de reparación con Polímero Reforzado con Fibras (FRP) adheridos exteriormente se han convertido en el estándar del sector para el refuerzo de estructuras de hormigón, pero el rendimiento de cualquier sistema FRP depende de mucho más que la propia fibra. Cada componente del sistema, desde la imprimación aplicada sobre la superficie de hormigón hasta el recubrimiento protector aplicado sobre el laminado curado, desempeña una función específica para garantizar que el elemento reforzado se comporte según lo proyectado.

El ACI 440, guía de referencia para los sistemas FRP adheridos exteriormente, define los materiales constituyentes que integran un sistema de refuerzo FRP completo. Este artículo desglosa cada componente, explica por qué es importante y ofrece orientación práctica para ingenieros y contratistas que especifican sistemas FRP.

1. El Sistema de Reparación con FRP: Mucho Más que Fibra

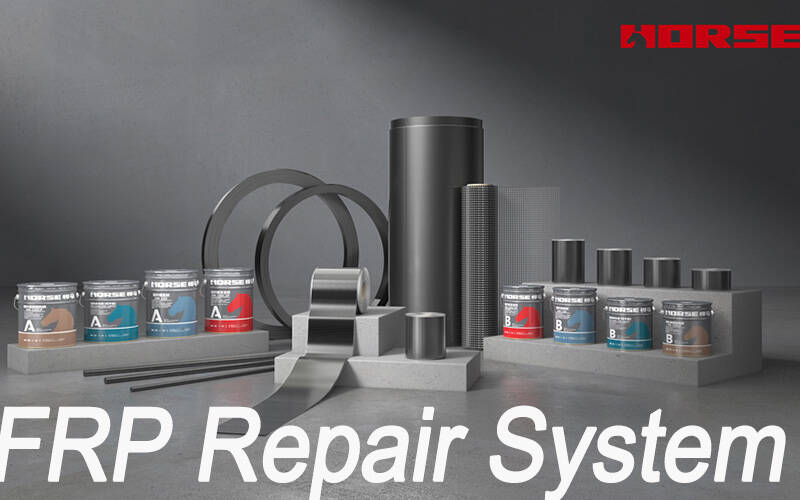

Un sistema de reparación con FRP disponible comercialmente incluye todas las resinas, imprimaciones, masillas, resinas de saturación, adhesivos y fibras. Estos componentes se han desarrollado y ensayado juntos como un sistema compatible, y no como materiales individuales seleccionados de forma independiente.

Este es un punto crítico. La adherencia entre la fibra y el sustrato de hormigón, la transferencia de carga a través de la matriz de resina y la durabilidad ambiental del sistema curado dependen por completo de la compatibilidad de cada componente.

2. Las Resinas: Columna Vertebral de la Transferencia de Carga

Las resinas son los materiales poliméricos que unen el sistema FRP y transfieren la carga entre el refuerzo de fibras y el sustrato de hormigón.

3. Las Cuatro Funciones de la Resina en un Sistema FRP

Dentro de un sistema FRP completo, las resinas cumplen cuatro funciones distintas según el lugar donde se apliquen en la secuencia de capas.

3.1 Imprimación

La imprimación se aplica directamente sobre la superficie de hormigón preparada antes que cualquier otro componente FRP. Su función es penetrar en la superficie del hormigón, proporcionando una mejor adherencia para la resina de saturación o el adhesivo.

El hormigón es un material poroso y heterogéneo, con una resistencia a tracción superficial que suele oscilar entre 1,5 y 3,5 MPa. La imprimación penetra en los poros capilares de la superficie, rellena los microvacíos y crea una capa rica en resina que:

- Sella la superficie del hormigón, evitando la salida de aire durante la aplicación de la resina de saturación

- Mejora el mojado de la capa de resina posterior

- Aumenta el área de adherencia efectiva en la interfaz hormigón-resina

- Proporciona un sustrato uniforme para aplicaciones críticas en cuanto a adherencia

Nota práctica: la viscosidad de la imprimación está formulada para una penetración profunda, normalmente muy inferior a la de la resina de saturación. Es esencial aplicar la imprimación con la tasa de consumo indicada por el fabricante (habitualmente 0,2–0,5 kg/m²). Una aplicación excesiva crea una capa débil y rica en resina; una aplicación insuficiente deja hormigón sin sellar que absorbe resina de la capa siguiente.

3.2 Masilla de Relleno

La masilla se aplica después del curado de la imprimación. Su función es rellenar pequeños vacíos superficiales, como las burbujas, y proporcionar una superficie lisa a la que pueda adherirse el sistema FRP. Los vacíos superficiales rellenos también evitan la formación de burbujas de aire durante el curado de la resina de saturación.

Las superficies de hormigón contienen inevitablemente burbujas (pequeños vacíos de aire en la superficie del encofrado), desconchones e irregularidades menores. Si se dejan sin rellenar, estos defectos provocan:

- Atrapamiento de aire bajo el laminado FRP, lo que da lugar a despegues localizados

- Concentración de tensiones en los bordes de los vacíos durante la carga

- Reducción del área de adherencia efectiva

- Posibles canales de humedad que aceleran la degradación ambiental

Nota práctica: la masilla suele ser una pasta tixotrópica con alto contenido de carga, aplicada con llana o rasqueta de goma. Solo debe aplicarse después de que la imprimación haya curado hasta el estado sin pegajosidad (tack-free) especificado por el fabricante. Aplicar masilla sobre imprimación húmeda atrapa disolventes y debilita la línea de adherencia.

3.3 Resina de Saturación

La resina de saturación es el elemento principal de los sistemas FRP de laminado en húmedo. Su función es impregnar las fibras de refuerzo, fijarlas en su sitio y proporcionar un camino de carga a cortante para transferir la carga eficazmente entre las fibras.

En un sistema de laminado en húmedo, el tejido de fibra seco se satura en obra con la resina de saturación y se aplica sobre la superficie preparada. La resina de saturación actúa además como adhesivo entre el sustrato de hormigón previamente imprimado y el sistema FRP, es decir, desempeña una doble función estructural.

Las propiedades clave de una resina de saturación incluyen:

- Viscosidad lo bastante baja para mojar completamente el haz de fibras sin puntos secos

- Tiempo abierto suficiente para completar la impregnación y la colocación antes de la gelificación

- Alta resistencia cohesiva para transferir cortante entre las capas de fibra y hacia el sustrato

- Perfil de curado adecuado para alcanzar las propiedades mecánicas de proyecto dentro del plazo previsto

Nota práctica: la saturación incompleta es uno de los defectos de instalación más frecuentes. Los haces de fibra secos que no quedan totalmente mojados crean zonas de capacidad de tracción nula dentro del laminado curado. El control de calidad exige inspección visual en busca de puntos blancos o secos y ensayos pull-off periódicos para verificar la resistencia de adherencia.

3.4 Adhesivo Estructural

Los adhesivos se emplean en sistemas FRP pre-curados, en concreto para adherir laminados FRP pre-curados (placas) y barras o bandas FRP montadas cerca de la superficie (NSM) al sustrato de hormigón. El adhesivo proporciona un camino de carga a cortante entre el hormigón y el sistema de refuerzo FRP. Los adhesivos también se utilizan para unir entre sí varias capas de laminados FRP pre-curados.

A diferencia de las resinas de saturación, los adhesivos estructurales para sistemas pre-curados están formulados para:

- Mayor viscosidad (consistencia de pasta) para soportar el peso del laminado sin escurrir

- Mayor resistencia cohesiva para resistir el despegue y el cortante en la línea de adherencia

- Comportamiento tixotrópico para mantener el espesor de la línea de adherencia en superficies verticales y de techo

- Exotermia controlada para líneas de adherencia más gruesas sin degradación térmica

Nota práctica: el espesor de la línea de adherencia para laminados pre-curados suele ser de 1,5–3 mm. Un adhesivo insuficiente crea vacíos y concentraciones de tensiones; un espesor excesivo aumenta la deformación por fluencia bajo carga sostenida. El espesor de la línea de adherencia durante la instalación se controla con la llana dentada o el sistema de separadores especificado por el fabricante.

4. Las Fibras: El Refuerzo que Soporta la Carga

Las fibras son los refuerzos continuos de vidrio, basalto, aramida o carbono empleados en los sistemas FRP. Aportan la resistencia y la rigidez que hacen eficaz el refuerzo FRP. El ACI 440.2R reconoce cuatro familias de fibras:

4.1 Fibra de Carbono

La fibra de carbono es la opción dominante para el refuerzo estructural debido a sus propiedades mecánicas superiores:

Resistencia a tracción: 2.400–5.000 MPa (5–10× el acero estructural)

Módulo de elasticidad: 150–250 GPa (comparable al acero)

Densidad: 1,5–1,8 g/cm³ (aproximadamente 1/5 del acero)

Inercia química: no le afecta la alcalinidad del hormigón

Resistencia a la fatiga: superior a la del acero bajo carga cíclica

La fibra de carbono está disponible en distintas clases: alta resistencia (módulo estándar), alto módulo y módulo ultraalto, cada una con diferentes compromisos entre resistencia y rigidez. Para la mayoría de las aplicaciones de refuerzo de edificios y puentes, la fibra de carbono de alta resistencia y módulo estándar ofrece el mejor equilibrio entre prestaciones y coste.

4.2 Fibra de Vidrio

La fibra de vidrio ofrece una alternativa rentable para demandas moderadas de refuerzo:

Resistencia a tracción: 800–1.500 MPa

Módulo de elasticidad: 40–85 GPa

Densidad: 2,0–2,5 g/cm³

Aislamiento eléctrico: no conductora, segura cerca de infraestructuras eléctricas

Las fibras de vidrio se clasifican por su composición: E-glass (uso general), S-glass (mayor resistencia) y AR-glass (resistente a los álcalis, con ≥16% de circonia para el contacto directo con hormigón). Para sistemas adheridos exteriormente, en los que el FRP queda separado del hormigón por una capa de adhesivo, el E-glass estándar es aceptable. Para aplicaciones embebidas o NSM en contacto directo con materiales cementicios, debe especificarse AR-glass.

4.3 Fibra de Aramida

La fibra de aramida (poliamida aromática) aporta propiedades singulares para aplicaciones especializadas:

Resistencia a tracción: 2.000–3.500 MPa

Módulo de elasticidad: 70–125 GPa

Densidad: 1,4 g/cm³ (la más baja de todas las fibras estructurales)

Resistencia al impacto: absorción de energía excepcional

Limitación: absorción de humedad, sensibilidad a los rayos UV y baja resistencia a compresión

El FRP de aramida se utiliza principalmente en el refuerzo antiexplosión, paneles resistentes al impacto y aplicaciones que requieren un comportamiento de rotura no frágil.

4.4 Fibra de Basalto

La fibra de basalto, producida a partir de roca volcánica, se ha consolidado como una opción intermedia:

Resistencia a tracción: 1.100–1.700 MPa

Módulo de elasticidad: 80–100 GPa

Densidad: 2,6–2,7 g/cm³

Resistencia a los álcalis: mejor que el E-glass, aunque menos estudiada que la del carbono

El FRP de basalto se utiliza cada vez más en estructuras marinas, refuerzo de fábricas de albañilería y sistemas textiles TRM/FRCM.

5. Recubrimientos Protectores

Los recubrimientos protectores protegen el refuerzo FRP adherido de efectos ambientales y mecánicos potencialmente dañinos. Los recubrimientos se aplican normalmente sobre la superficie exterior del sistema FRP tras un grado prescrito de curado del adhesivo o de la resina de saturación.

¿Por qué se requieren recubrimientos protectores?

La matriz polimérica (resina epoxi) de los sistemas FRP es sensible a:

1. Radiación UV: provoca tizado superficial, decoloración y degradación gradual de la matriz

2. Entrada de humedad: puede plastificar la resina y reducir la adherencia fibra-matriz con el tiempo

3. Daños mecánicos: el impacto, la abrasión y el vandalismo pueden dejar la fibra al descubierto

4. Exposición química: ácidos, disolventes y combustibles pueden atacar la matriz de resina

5. Fuego: las matrices epoxi pierden integridad estructural por encima de 65–80°C (temperatura de transición vítrea, Tg)

El rendimiento de un sistema de refuerzo FRP viene determinado por la interacción de todos los materiales constituyentes, y no solo por la fibra. El marco del ACI 440.2R para los materiales constituyentes ofrece a los ingenieros una estructura clara para especificar, revisar e instalar sistemas FRP:

Las resinas deben demostrar compatibilidad con el sustrato de hormigón, con la fibra y con el ambiente, al tiempo que aportan la capacidad de relleno, la trabajabilidad y las propiedades mecánicas que exige la aplicación.

• Las cuatro funciones de la resina (imprimación, masilla, resina de saturación y adhesivo) cumplen cada una un propósito estructural específico en la composición del sistema.

• Las fibras (carbono, vidrio, aramida y basalto) aportan la resistencia y la rigidez, y su selección viene determinada por la demanda estructural y la exposición ambiental.

• Los recubrimientos protectores resguardan el sistema curado frente a los rayos UV, la humedad, los daños mecánicos y el fuego.

• La cualificación del sistema valida el conjunto compatible, y cualquier sustitución de un componente anula dicha cualificación.
