Por qué las Estructuras Dañadas por el Fuego Rara vez Necesitan Demolición Total

El hormigón no es combustible, pero eso no significa que sobreviva al fuego sin daños. Cuando una estructura de hormigón armado se expone a temperaturas elevadas, la matriz de hormigón sufre deshidratación, fisuración térmica y degradación microestructural. El acero de refuerzo pierde resistencia a la fluencia y rigidez cuando las temperaturas superan los 500 °C. El desprendimiento (spalling), la propagación de fisuras y el deterioro de la adherencia entre hormigón y armadura comprometen aún más la capacidad portante.

Sin embargo, el colapso total debido al fuego es poco frecuente. La baja conductividad térmica del hormigón hace que el núcleo suela permanecer a una temperatura mucho menor que la superficie expuesta. Las investigaciones posteriores al incendio muestran de forma consistente que las estructuras dañadas por el fuego pueden repararse y restaurarse a su resistencia de diseño requerida — siempre que la evaluación sea exhaustiva y la metodología de reparación sea sólida.

Para todos, la verdadera pregunta nunca es "¿debemos demoler?" sino "¿cómo evaluamos qué se puede salvar y qué sistema de reparación ofrece el mejor rendimiento estructural?"

Entender el Daño del Fuego al Hormigón: Qué Ocurre a Distintas Temperaturas

Lo que importa en la práctica es que el daño rara vez es uniforme — las uniones viga-pilar, los intradoses de losa y las esquinas de los pilares suelen sufrir el daño más severo debido a una mayor exposición al calor y a la concentración de tensiones geométricas.

Evaluación Estructural Posterior al Incendio: Antes de Cualquier Reparación

Ninguna especificación de reparación es válida sin una evaluación fiable del daño. El proceso de evaluación debe seguir un enfoque sistemático y multimétodo.

1). inspección visual y zonificación del daño

2). ensayos no destructivos (ndt)

3). extracción de testigos y verificación en laboratorio

Métodos de Reparación y Refuerzo para Estructuras Dañadas por el Fuego

Una vez cartografiado y cuantificado el daño, la estrategia de reparación debe abordar dos objetivos: restaurar la sección perdida y recuperar o mejorar la capacidad estructural.

Restauración de la Sección de Hormigón

En elementos con recubrimiento de hormigón desprendido, el primer paso es retirar el material deteriorado hasta el hormigón sano. A continuación:

1. Agentes de adherencia o revestimientos epoxi sobre la armadura expuesta

2. Reparación por parcheo con mortero modificado con polímeros o compensado para la retracción

3. Encofrado y hormigonado para la restauración de grandes secciones

Esto recupera la geometría original pero no restaura necesariamente la capacidad portante de diseño — eso requiere refuerzo estructural.

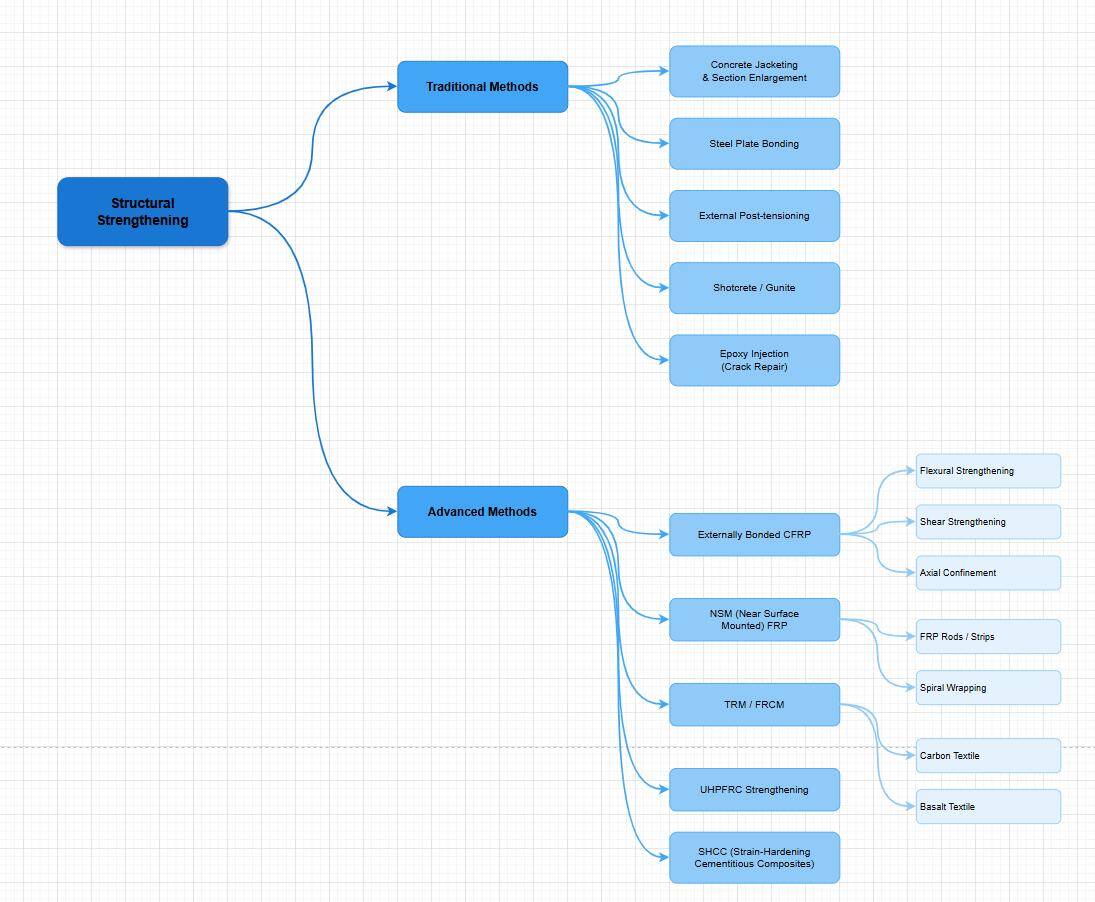

Métodos Tradicionales de Refuerzo: Encamisado de hormigón; Pegado de placas de acero; Postesado

Métodos Avanzados de Refuerzo: Sistemas de Polímero Reforzado con Fibras (FRP)

FRP--Ventajas técnicas:

• Los tejidos y laminados de CFRP proporcionan alta resistencia a tracción (a menudo superior a 3.000 MPa) con un peso adicional despreciable

• El pegado externo de CFRP restaura la capacidad a flexión, cortante y axil sin aumentar la carga muerta

• El confinamiento con CFRP mejora significativamente la ductilidad y la capacidad de deformación de pilares dañados por el fuego — la investigación muestra mejoras de capacidad portante del 38–78% según la gravedad del daño y la configuración del confinamiento

• Los sistemas CFRP puentean y detienen eficazmente la microfisuración inducida por el fuego, restaurando la continuidad estructural

Consideraciones para la Reparación con CFRP Tras el Incendio

Condiciones de Carga Durante la Reparación

Las estructuras dañadas por el fuego pueden seguir bajo carga parcial. A diferencia del pegado de placas de acero o del encamisado de hormigón, el refuerzo con CFRP puede instalarse con un apuntalamiento mínimo porque el tejido ligero añade un peso muerto despreciable. Esta es una ventaja significativa cuando el edificio debe permanecer accesible o cuando la demolición de elementos adyacentes no es viable.

Limitaciones de Temperatura del CFRP

Las resinas CFRP tienen temperaturas de transición vítrea (Tg) típicamente en el rango de 65–85 °C. Aunque esto es suficiente para condiciones normales de servicio, los sistemas CFRP utilizados en entornos propensos al fuego deben protegerse con revestimientos resistentes al fuego. Los revestimientos intumescentes se expanden con el calor para formar una capa de carbón aislante, mientras que los revestimientos cementosos proporcionan una barrera térmica física. El sistema CFRP en sí no es un riesgo de incendio — simplemente requiere protección pasiva contra incendios (PFP) para mantener su contribución estructural en un futuro evento de incendio.

Control de Calidad e Inspección

La inspección posterior a la instalación del refuerzo con CFRP debe incluir:

1. Verificación visual de la completa impregnación de las fibras y ausencia de huecos o puntos secos

2. Ensayo de adherencia por tracción (pull-off) para confirmar la resistencia de unión al sustrato de hormigón

3. Documentación de la orientación de las capas, longitudes de solape y número de capas

Para elementos estructurales críticos, la inspección por terceros durante y después de la instalación aporta confianza de que la reparación cumple la intención del diseño de ingeniería.
