Rehabilitación de Estación de Bombeo de Agua de Mar para Petróleo y Gas

Resumen del Proyecto

Este proyecto consistió en el refuerzo estructural de una infraestructura marina crítica: una estación de bombeo de agua de mar en Argelia que presta servicio a una instalación de petróleo y gas.

Problemas de la Infraestructura Marina

La infraestructura marina rara vez falla de forma repentina — se degrada de manera constante, y una estación de bombeo de agua de mar se ubica exactamente donde la degradación es más rápida:

• Ataque de cloruros. Los cloruros del agua de mar penetran el recubrimiento de hormigón e inician la corrosión de las armaduras. El óxido expansivo luego fisura y desprende el recubrimiento, acelerando el ciclo — el mecanismo clásico de deterioro de las estructuras costeras y marinas.

• La zona de salpicaduras y de marea. Los pilotes se encuentran en el microambiente más severo de cualquier infraestructura marina: la humectación y el secado repetidos concentran cloruros y oxígeno en la superficie del hormigón, justo donde la carga de la plataforma se encuentra con el mar.

• Servicio continuo. La estación alimenta una instalación de petróleo y gas en operación. El suministro de agua no puede interrumpirse por mucho tiempo, por lo que el refuerzo debió planificarse en torno a un activo que permanece en servicio — trabajo por fases, sección por sección, en lugar de demolición total.

• Demandas de carga por encima del agua. La losa soporta trenes de bombas pesados, tuberías y cargas de mantenimiento. Donde la corrosión había reducido su capacidad, el simple parcheo no bastaba — la losa debía repararse y luego reforzarse, restaurando tanto la sección como la capacidad estructural.

Alcances del Refuerzo

1. Refuerzo de pilotes con camisas de pilote FRP

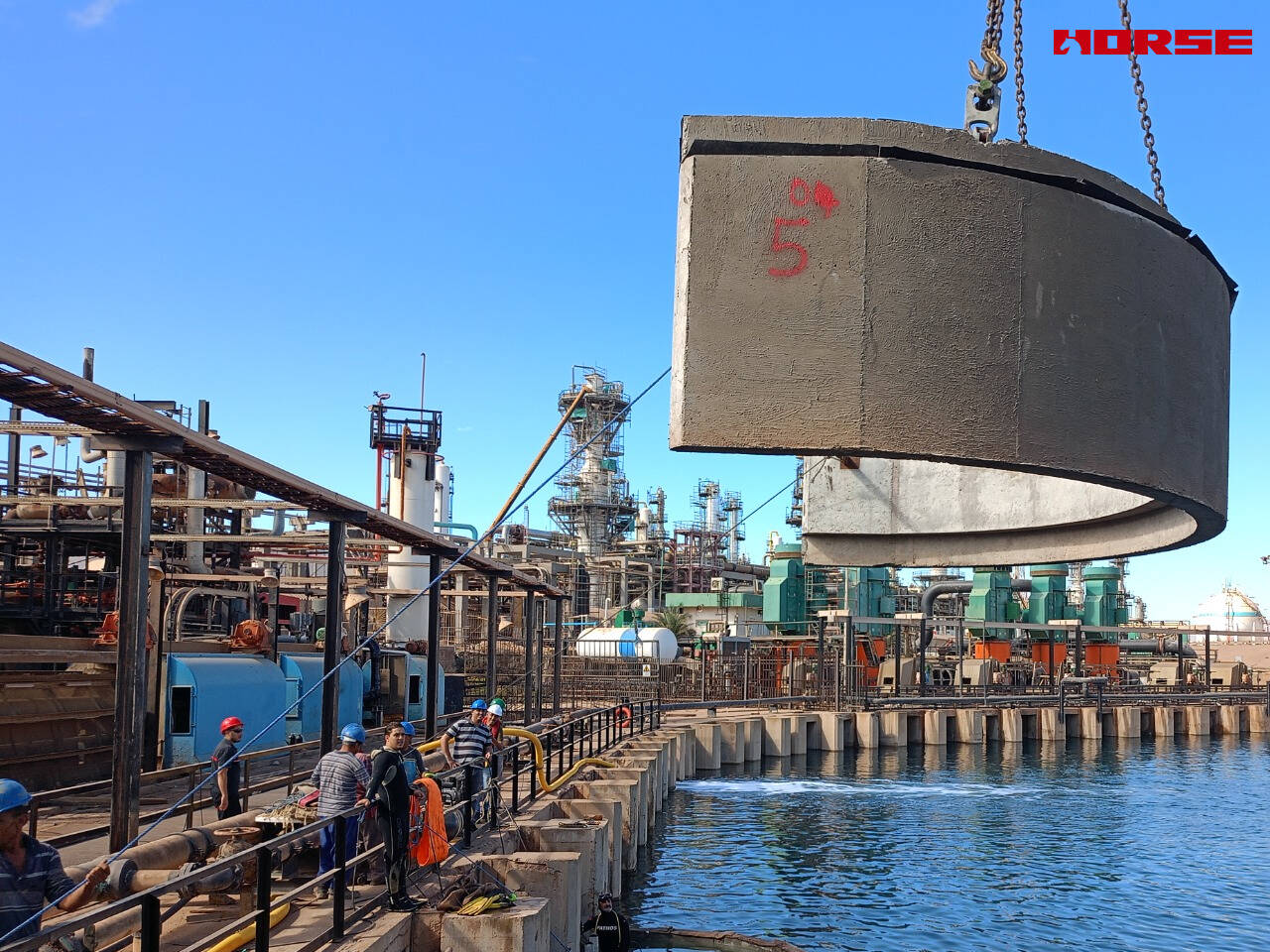

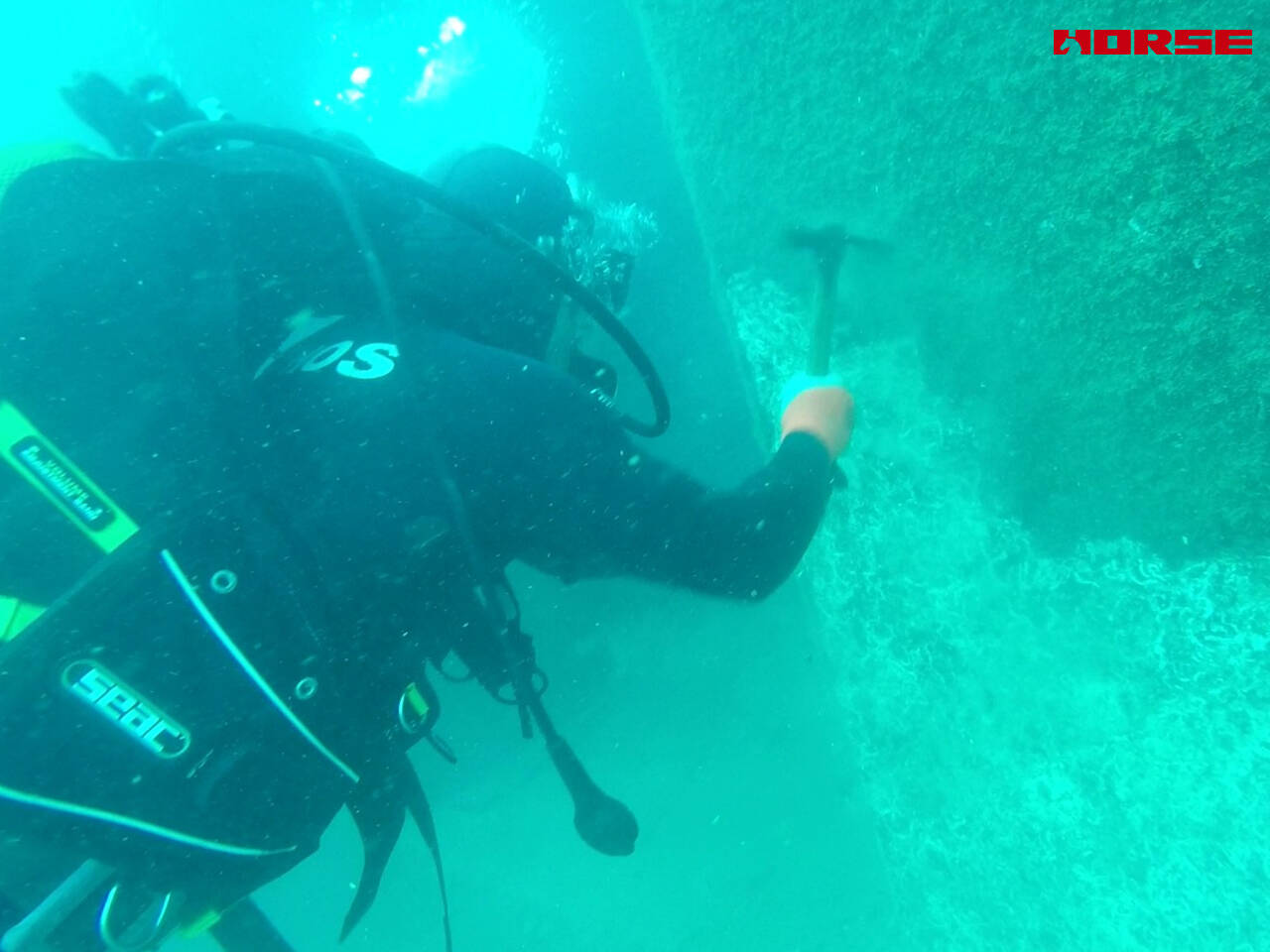

Los pilotes de hormigón armado que sostienen la plataforma de bombas habían soportado años de exposición directa al agua de mar, con la zona de salpicaduras impulsando la corrosión de sus armaduras por cloruros. Se reforzaron con camisas de pilote FRP: envolventes de polímero reforzado con fibras colocadas alrededor de las secciones del pilote, con el espacio anular entre la camisa y el hormigón relleno de lechada.

El sistema aborda la estructura y su entorno al mismo tiempo:

Restauración estructural. El anillo de lechada reinstala la sección de hormigón perdida, mientras la envolvente de FRP confina el pilote y restaura su capacidad portante;

Protección permanente. La camisa forma una barrera continua e inmune a la corrosión que corta el suministro de cloruros, humedad y oxígeno al acero embebido. A diferencia de los encamisados de acero u hormigón, la propia envolvente de FRP no se oxida ni se degrada en el agua de mar — una ventaja decisiva en la zona de salpicaduras, donde cualquier barrera que requiera mantenimiento futuro se convierte en un pasivo futuro;

Instalación sobre un activo en servicio. Como las camisas son ligeras y no requieren maquinaria pesada, el refuerzo pudo avanzar pilote por pilote alrededor de la estación en operación — esencial para una infraestructura marina que siguió bombeando durante todo el programa.

2. Refuerzo y revestimiento de tanques

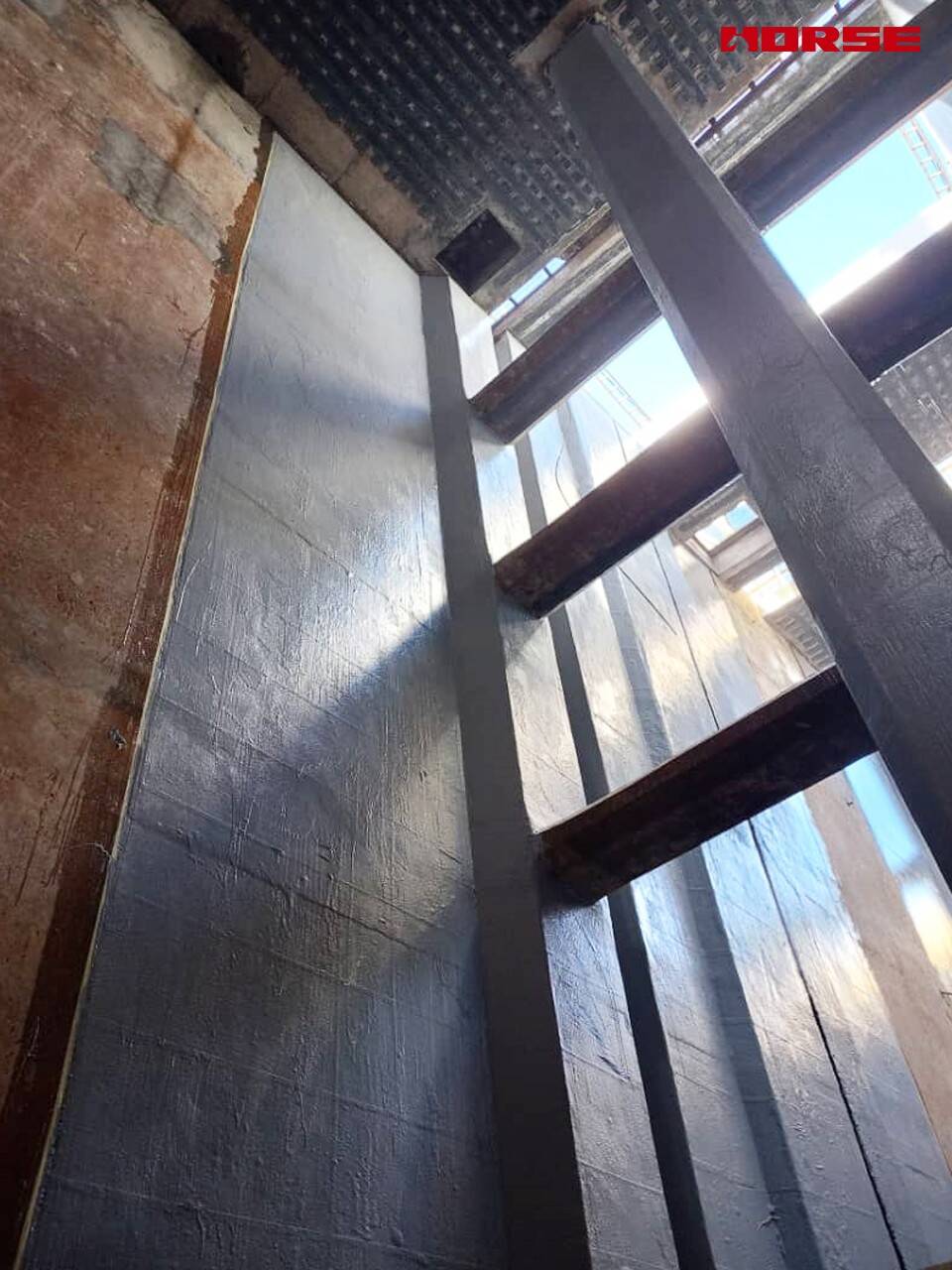

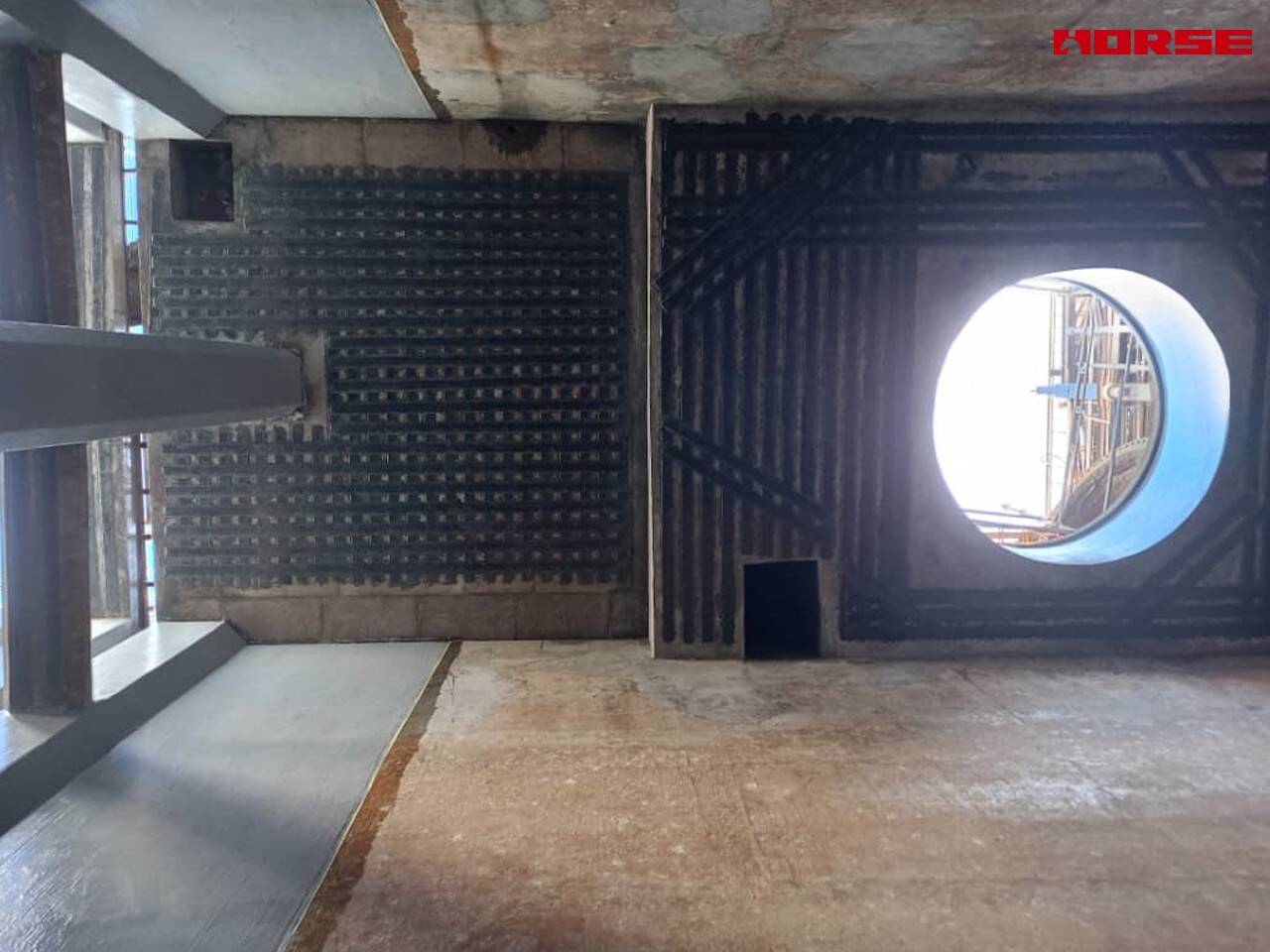

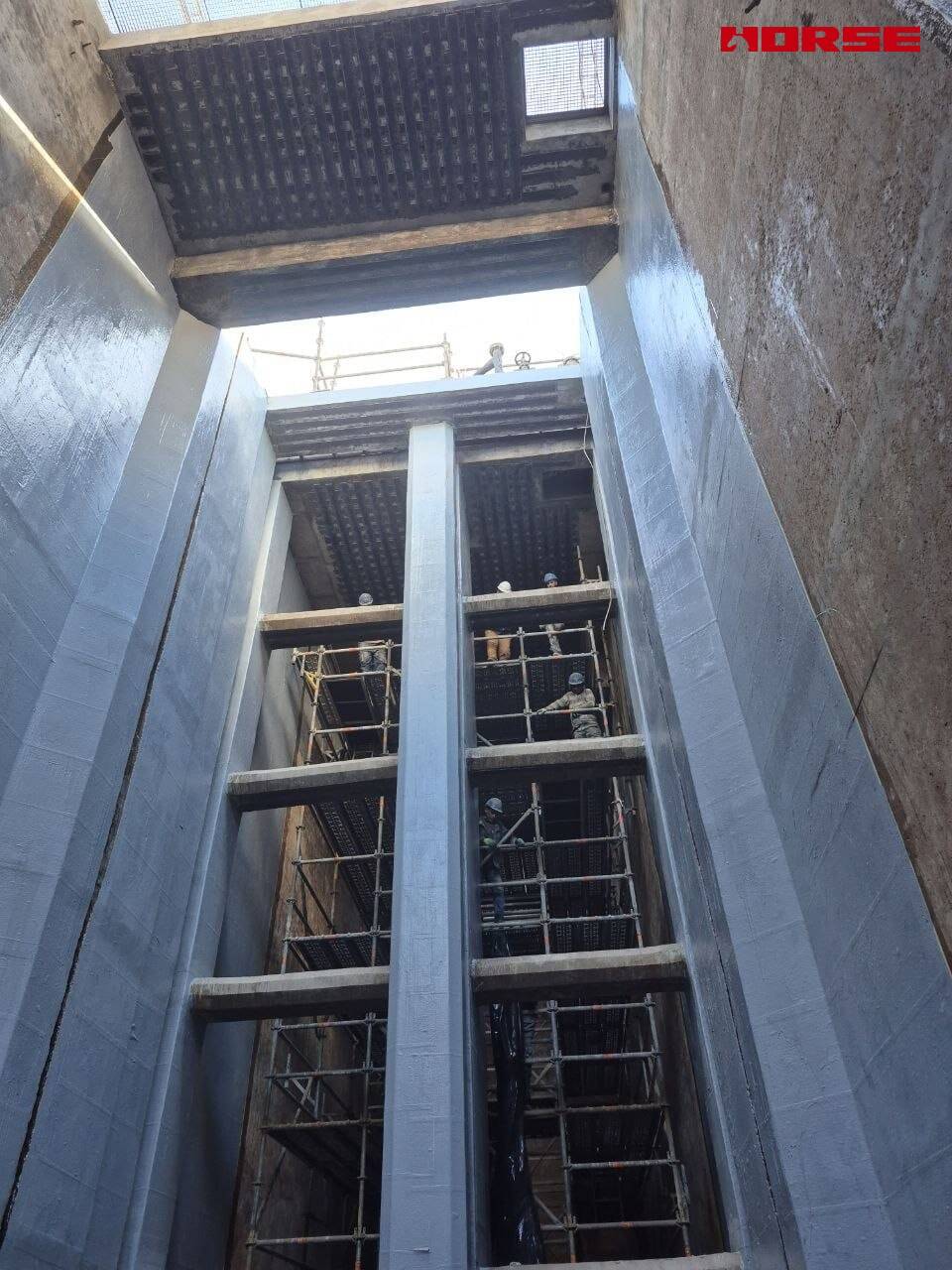

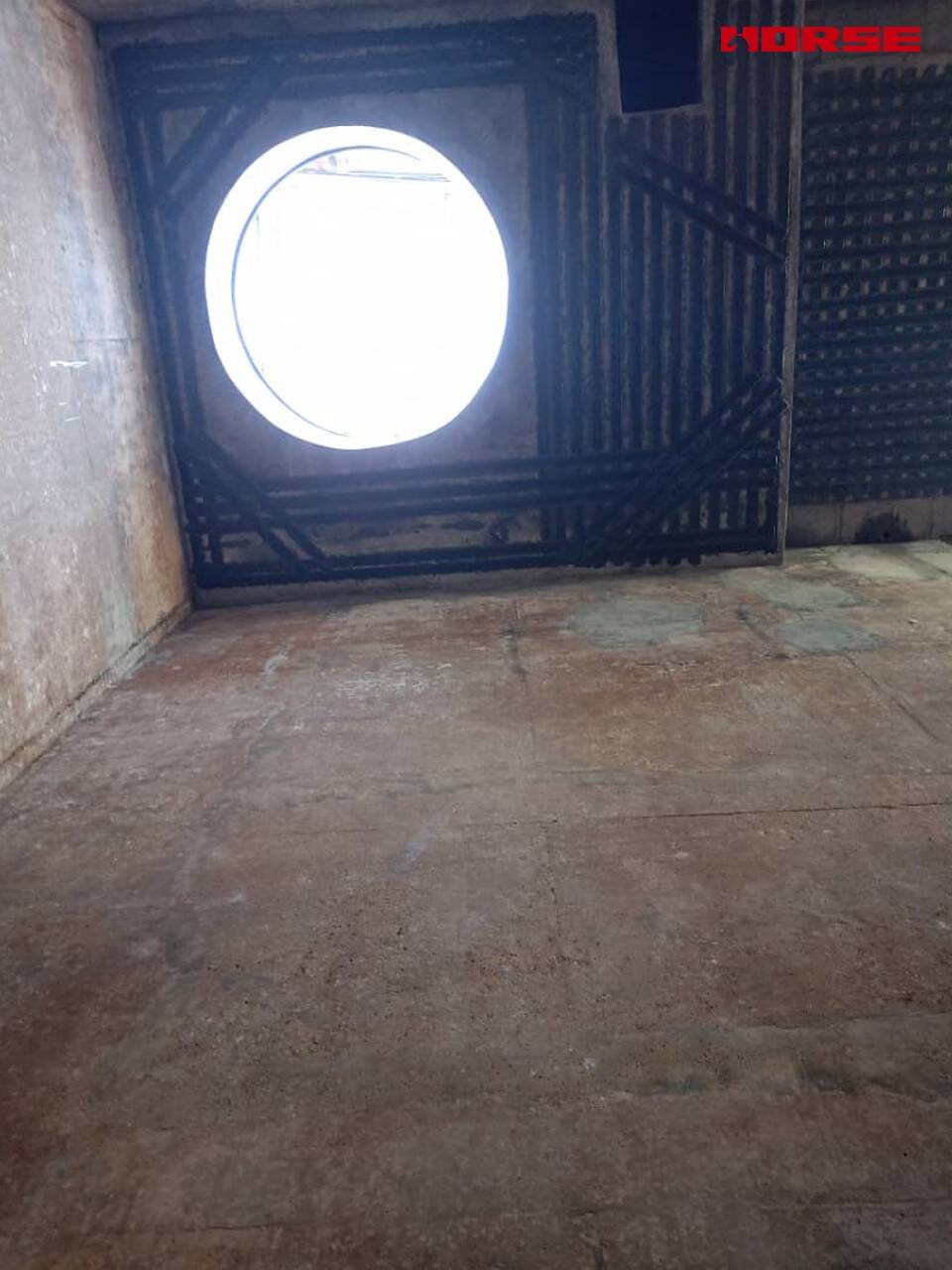

Dentro de la estación, los muros de hormigón de retención de agua se reforzaron con tejido CFRP aplicado en una malla bidireccional — la malla oscura de tejido de carbono visible en todos los muros del tanque en las fotos del proyecto, salvando las grandes penetraciones de tubería que interrumpen la superficie del muro. El tejido restaura la capacidad del muro para resistir la presión del agua y la acción estructural, mientras que su inmunidad a la corrosión lo hace intrínsecamente adecuado a un ambiente marino permanentemente húmedo y cargado de cloruros. Las superficies reforzadas se terminaron luego con un revestimiento protector, cerrando el hormigón frente a una mayor entrada de humedad y cloruros — el alcance de revestimiento del tanque definido por el propietario.

La combinación es deliberada: el CFRP aporta la mejora estructural, el revestimiento aporta la barrera ambiental, y ninguno interfiere con la geometría de la estación ni con su tubería de gran diámetro.

3. Reparación de la losa y luego refuerzo

El alcance de la losa siguió la secuencia especificada por el ingeniero del propietario: primero reparar, después reforzar.

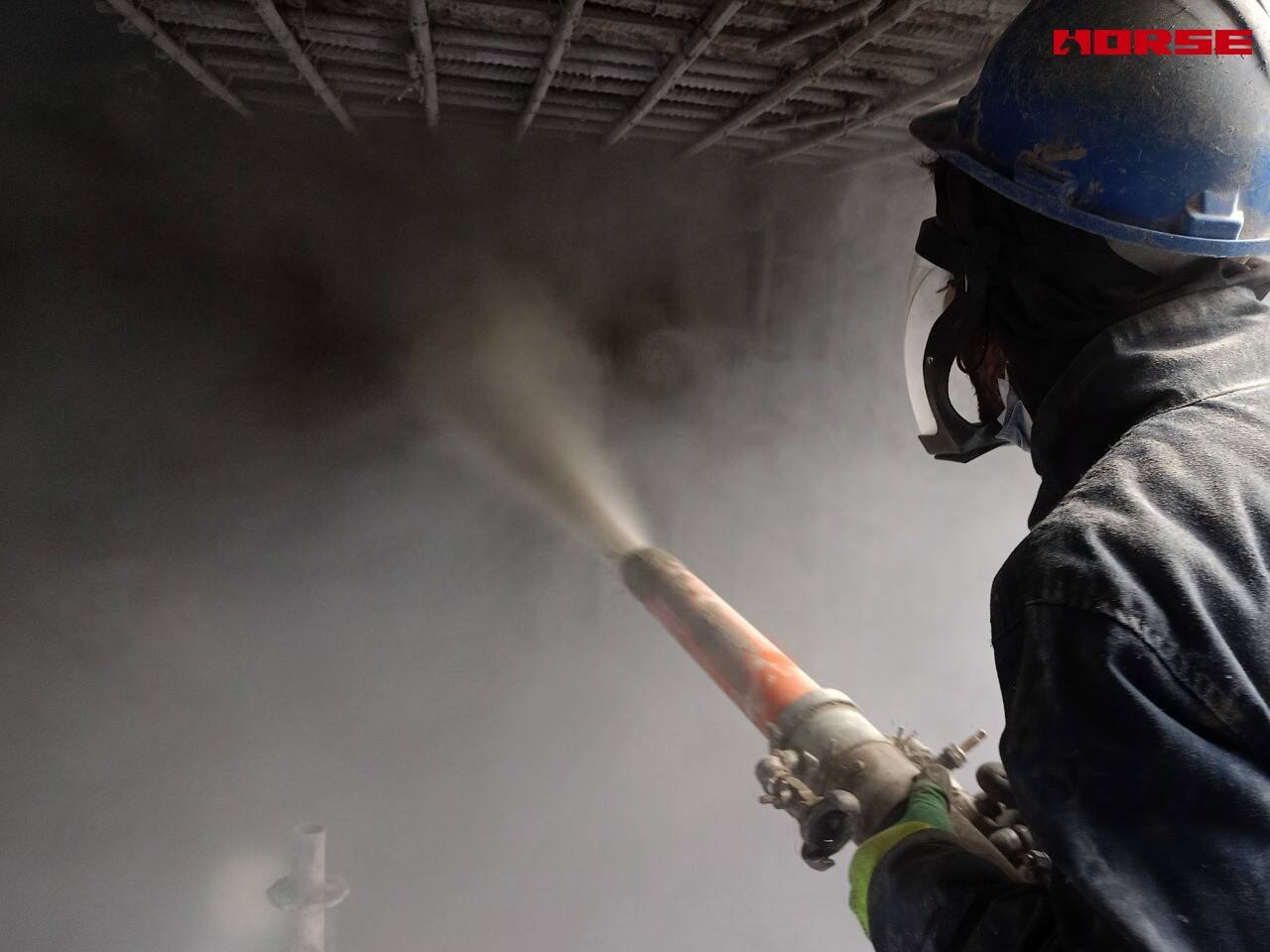

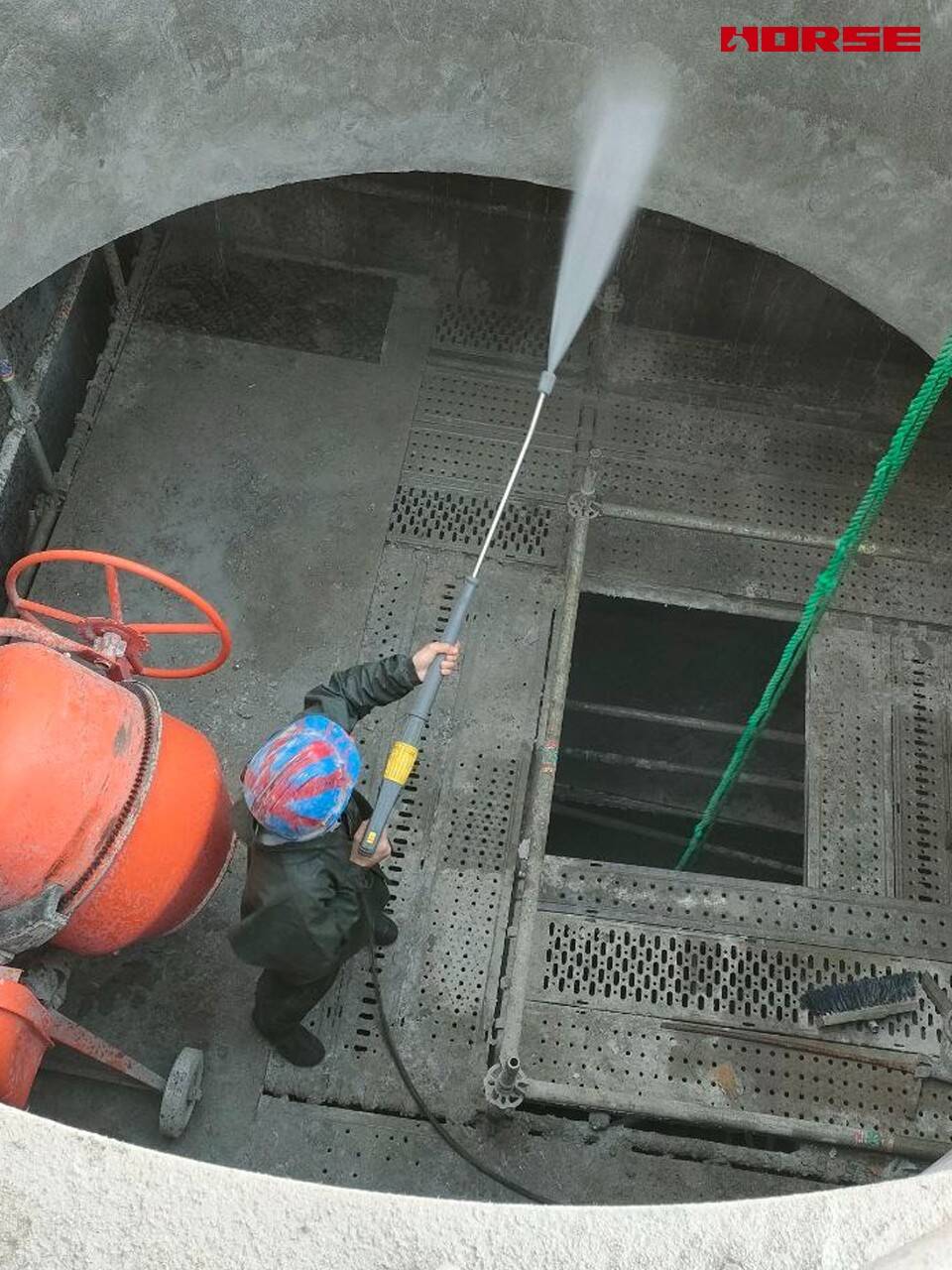

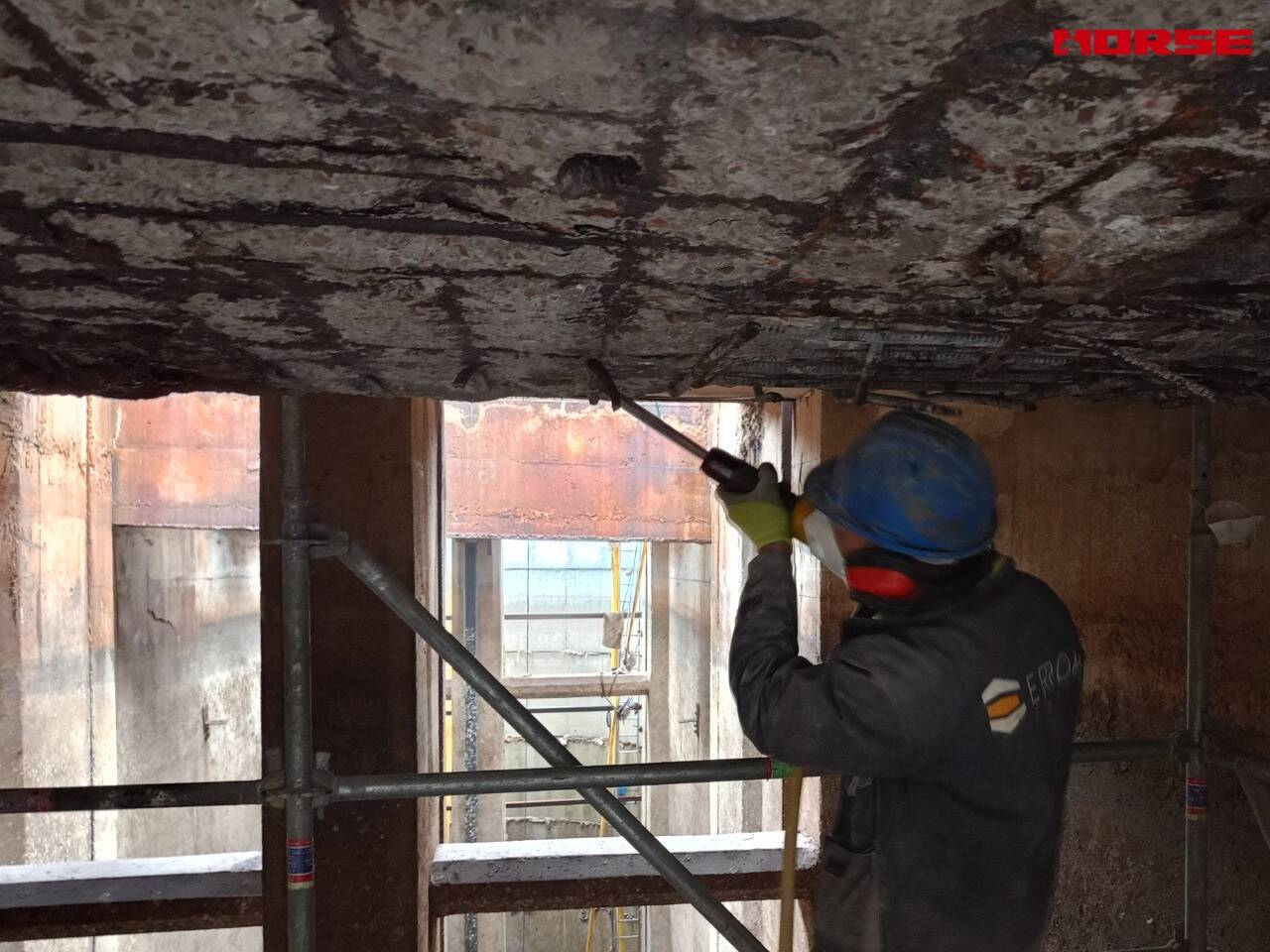

Las fotos de campo documentan la fase de reparación: el hormigón deteriorado se retiró hasta el sustrato sano — operarios sobre andamios picando la cara inferior de la losa, dejando al descubierto el árido y la armadura corroída — seguido de la aplicación de mortero de reparación proyectado dentro de la estación de bombeo, reinstalando la sección perdida alrededor de la malla de armadura expuesta. Esta es la parte poco glamurosa pero decisiva de cualquier rehabilitación de hormigón: todo lo que se aplica después depende de la adherencia y la durabilidad de este sustrato reconstruido.

Con la sección restaurada, la losa se reforzó después para alinear su capacidad con las demandas reales de la estación de bombas en operación — equipos rotativos pesados, tuberías y tráfico de mantenimiento arriba, exposición marina agresiva abajo.

Después del Refuerzo

El programa completado devolvió esta infraestructura marina crítica a un servicio fiable con una vida útil sustancialmente prolongada:

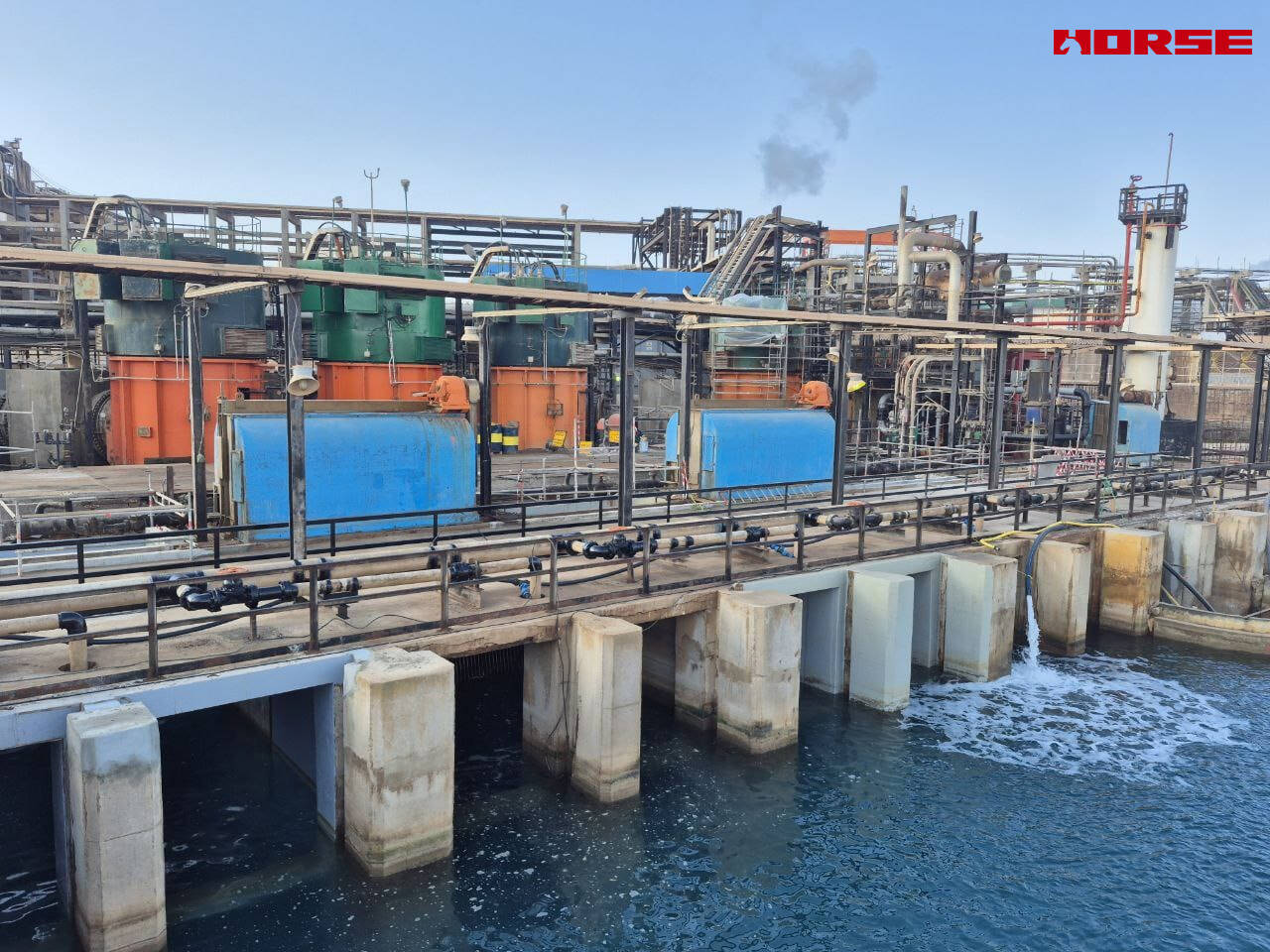

• Pilotes de la plataforma encamisados con camisas FRP rellenas de lechada — capacidad restaurada y armadura sellada permanentemente frente al mar;

• Muros del tanque mejorados con refuerzo CFRP inmune a la corrosión y terminados con revestimiento protector;

• Capacidad de la losa restaurada mediante una reparación adecuada de la sección seguida de un refuerzo específico;

• Todo el trabajo ejecutado por fases en una planta industrial en operación, sin interrupción prolongada del suministro de agua de mar de la instalación.
