Rehabilitación de Pilares de un Edificio Antiguo

Este proyecto aporta una mejora sísmica y de capacidad portante a los pilares de pórtico de hormigón armado de sección rectangular de un edificio de viviendas. La revisión estructural del estado real reveló un confinamiento transversal de acero insuficiente, una resistencia a cortante deficiente y una ductilidad pobre, exponiendo los pilares a un fallo frágil por cortante bajo cargas gravitatorias mayoradas y acciones sísmicas.

Se descartaron los esquemas de refuerzo convencionales pesados, incluidos el encamisado de hormigón y el revestimiento metálico, por el importante aumento de sección, la pérdida de espacio libre y la prolongada interrupción de la ocupación residencial. El proyecto adoptó una solución de confinamiento CFRP delgada, adherida exteriormente, concebida específicamente para las restricciones de sección rectangular, con el fin de mejorar el confinamiento pasivo del hormigón, suprimir el desprendimiento y convertir el modo de fallo frágil en un comportamiento dúctil.

Deficiencias identificadas: armadura transversal insuficiente, baja capacidad de deformación, resistencia a cortante insuficiente, no conformidad con la demanda sísmica actualizada.

Objetivo de diseño: aumentar la presión de confinamiento efectiva sobre el hormigón del núcleo, elevar la capacidad axial y a cortante, mejorar la disipación de energía histerética y alcanzar ductilidad sísmica sin alterar la dimensión exterior del pilar ni reducir la superficie útil.

Material y Especificación

Tejido de refuerzo: tejido de fibra de carbono unidireccional de alta resistencia a tracción, orientado en la dirección circunferencial para el confinamiento; el número de capas se determina mediante el cálculo de confinamiento.

Matriz: epoxi estructural de saturación bicomponente, formulado para sustrato de hormigón, que garantiza la impregnación total de la fibra y una adherencia duradera.

Esquema de Refuerzo

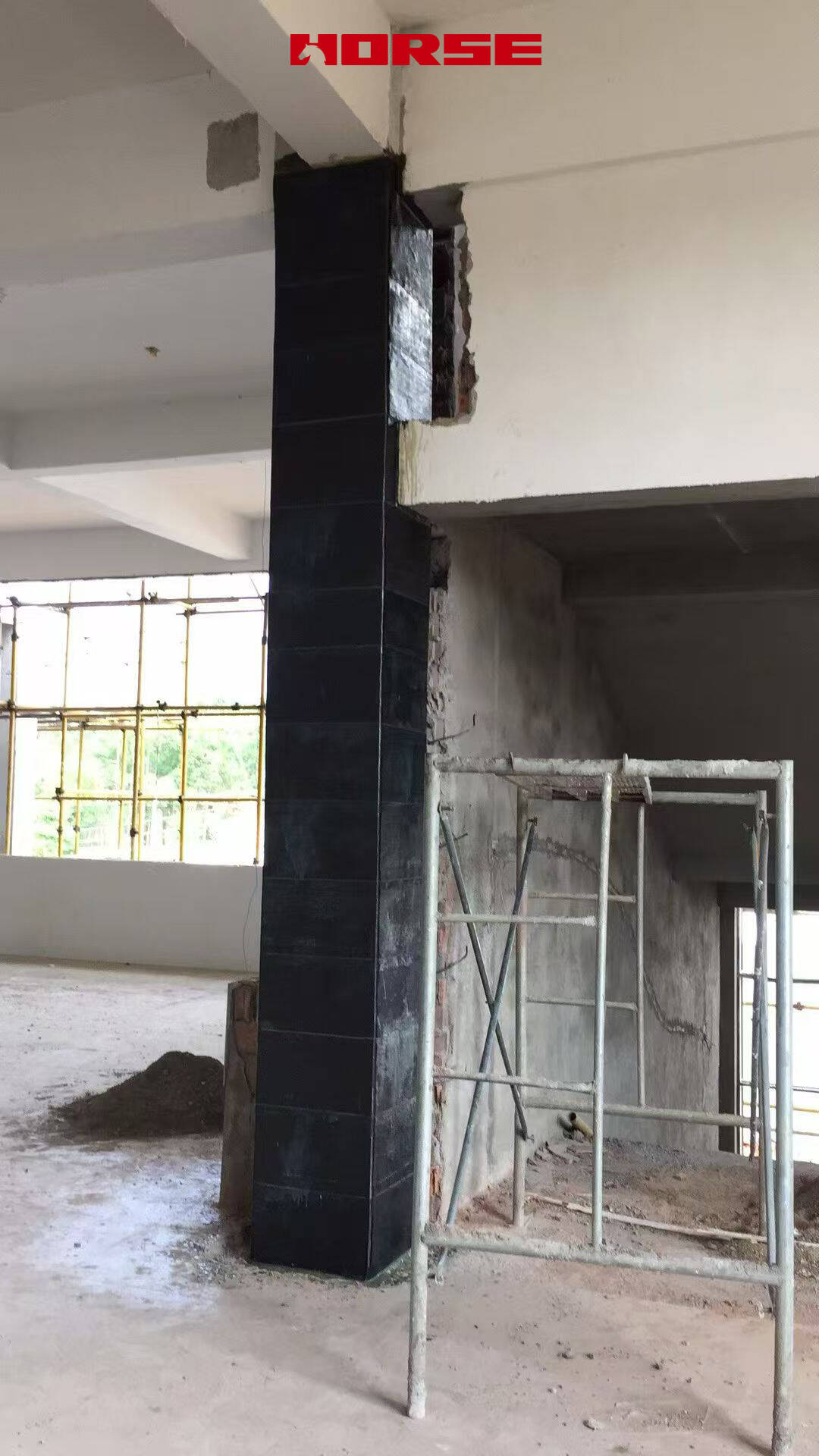

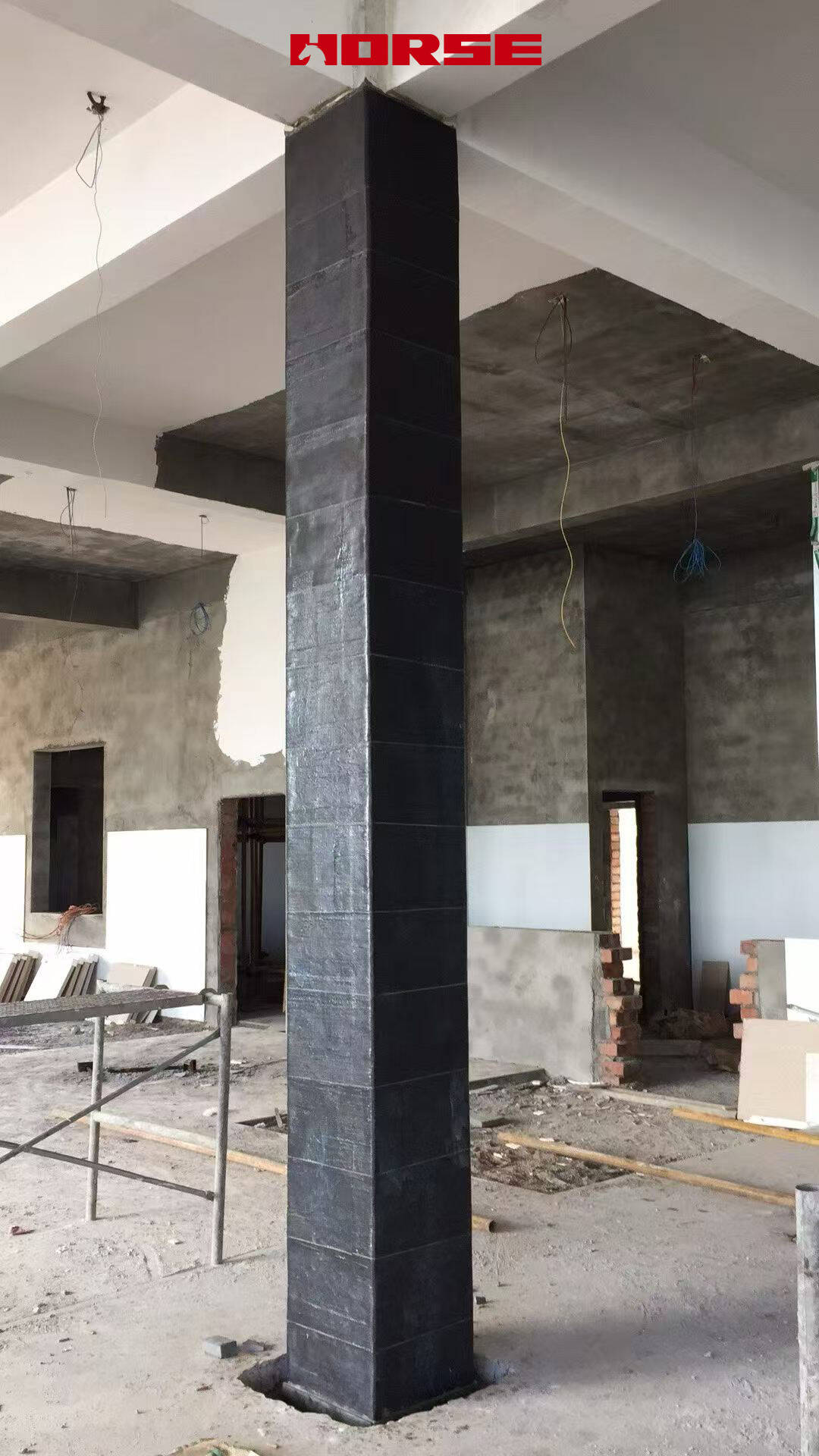

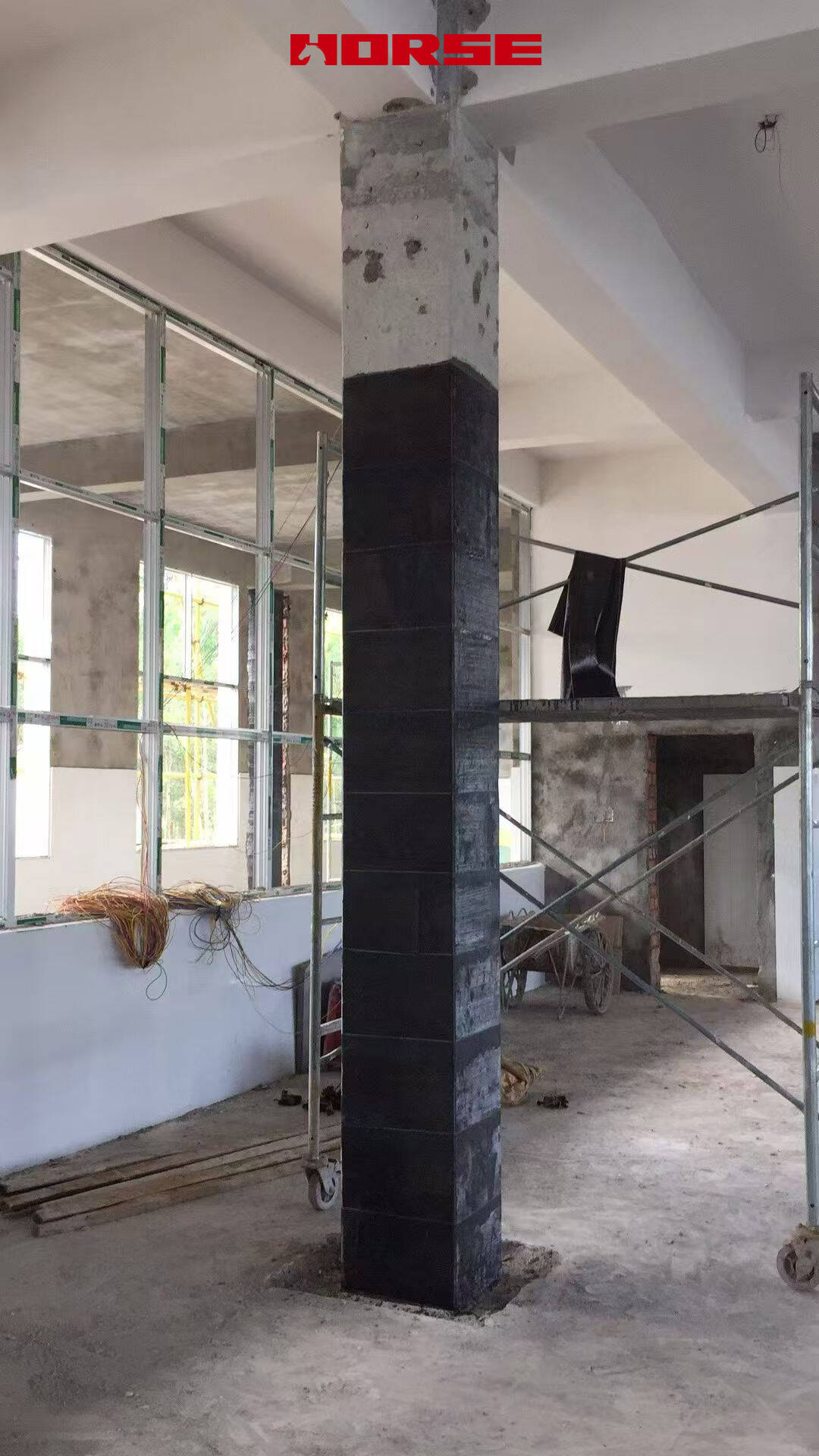

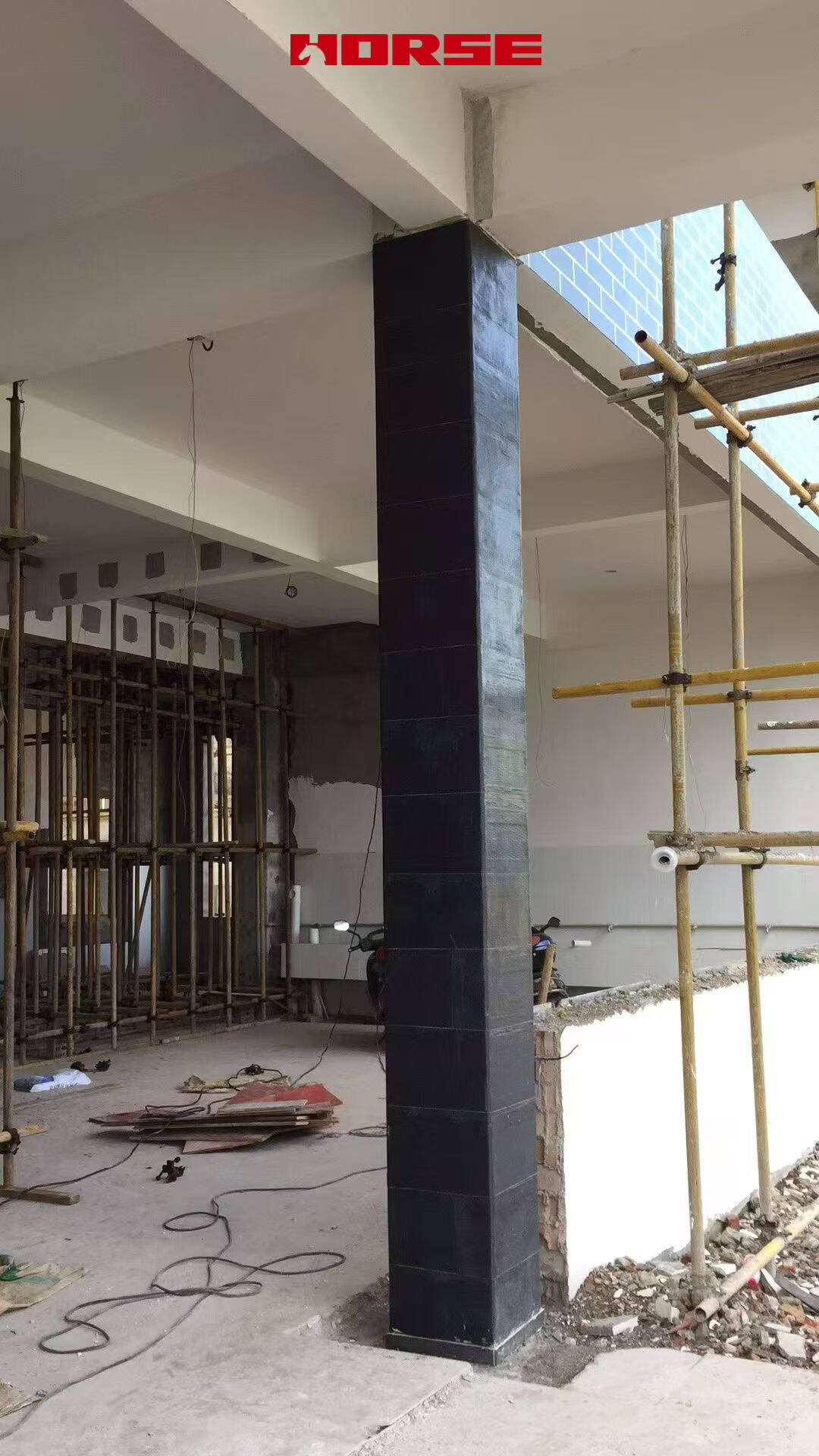

Encamisado circunferencial cerrado en toda la altura. Los tejidos de fibra de carbono se aplicaron como bandas horizontales continuas en toda la altura de cada pilar, desde la base hasta el nudo pilar-viga. El bucle cerrado desarrolla tracción circunferencial en el tejido, confinando el hormigón del núcleo y mejorando la capacidad axial y la ductilidad del pilar sin alterar la geometría de la sección.

Mayor capacidad axial y ductilidad en los pilares encamisados, sin cambios en la sección del pilar, lo que da respuesta a una trayectoria de cargas sin redundancia. Peso añadido prácticamente nulo, por lo que las cimentaciones existentes no recibieron carga adicional. Sin pérdida de superficie vendible, protegiendo el principal activo del propietario. Instalación rápida y silenciosa, compatible con la obra de acondicionamiento en curso y con los inquilinos permaneciendo en el inmueble. Un patrón de refuerzo coherente y uniforme en todos los pilares del edificio.
